Микропереключатели

Микропереключатели
DM серия

Спецификация

Параметры:
   DM1: 1A 125В перем.
   DM3: 3A 125В перем.
Сопротивление изоляции: >100 МОм при 500В пост.
Диэлектрическая стойкость: 500В перем. в течение 1 мин.
Сопротивление контактов: <50 мОм
Температура пайки: 250°С макс. в течение 3 с.
Механический ресурс: 1 000 000 циклов
Электрический ресурс: 30 000 циклов
Рабочая температура: от -25°С до +65°С
Влажность: <85 % RH
Схема:


Система обозначений:

DM 1 - 00 P - 110 - 3
1 2   3 4   5   6

1 Модель
2 Параметры:
[ ]: 0,1A 125В перем.
1: 1A 125В перем.
3: 3A 125В перем.
3 Рычаг:
4 Выводы:
5 Сила нажатия:
Модель Сила нажатия, г
DM1-00P- / DM3-00P- 60 90 110 130
DM1-01P- / DM3-01P- 20 25 30 40
DM1-02P- / DM3-02P- 20 25 30 40
DM1-03P- / DM3-03P- 15 20 25 35
6 Кнопка:
3: белая
4: красная

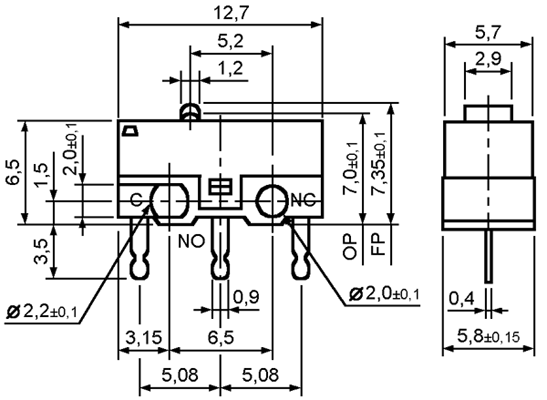

DM1-00P
DM3-00P
DM серия, Микропереключатели
чертеж

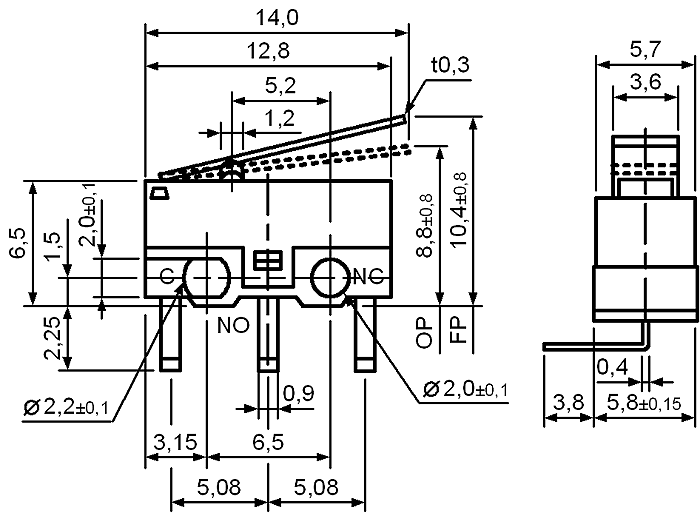

DM1-01C
DM3-01C
DM серия, Микропереключатели
чертеж

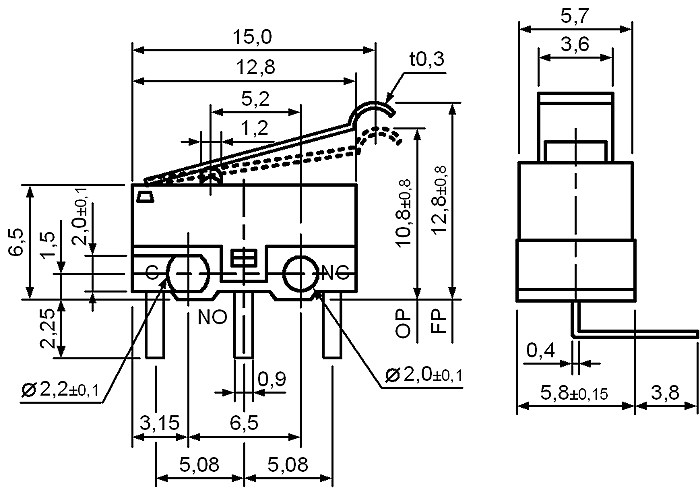

DM1-02D
DM3-02D
DM серия, Микропереключатели
чертеж

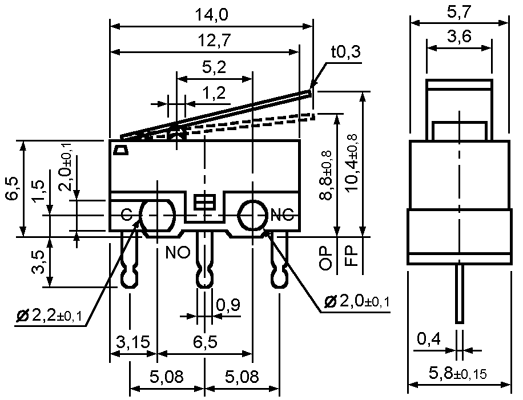

DM1-01P
DM3-01P
DM серия, Микропереключатели
чертеж
DM1-02P
DM3-02P
DM серия, Микропереключатели
чертеж

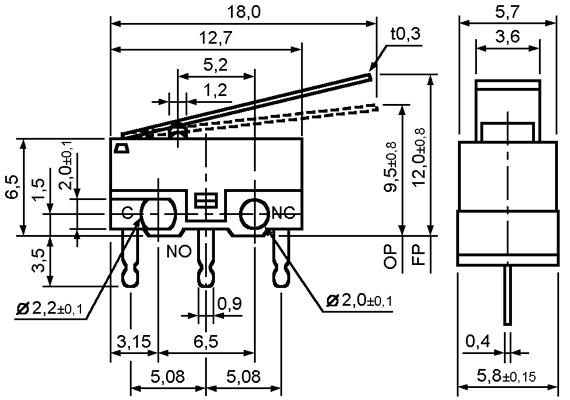

DM1-03P
DM3-03P
DM серия, Микропереключатели
чертеж
