Микропереключатели
SM серия

Спецификация Параметры:    SM3: 3A 125В перем. / 250В перем.    SM5: 5A 125В перем. / 250В перем. Сопротивление изоляции: >100 МОм при 500В пост. Диэлектрическая стойкость: 1000В перем. в течение 1 мин. Сопротивление контактов: <50 мОм Температура пайки: 250°С макс. в течение 3с. Механический ресурс: 1 000 000 циклов Электрический ресурс: 200 000 циклов Рабочая температура: от -25°С до +80°С Влажность: <85 % RH

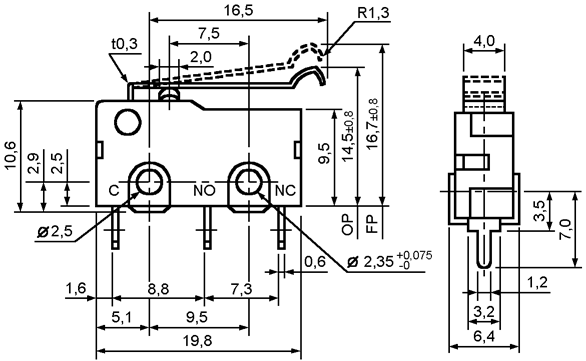

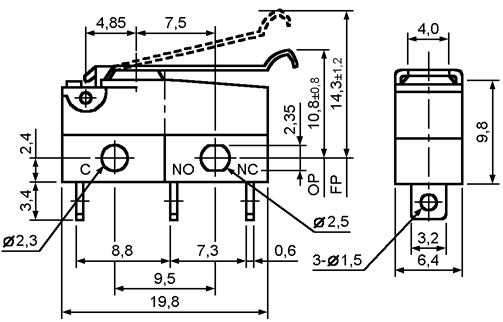

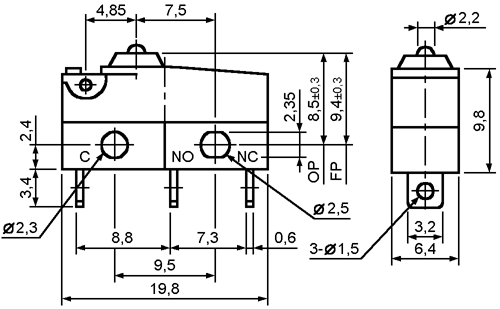

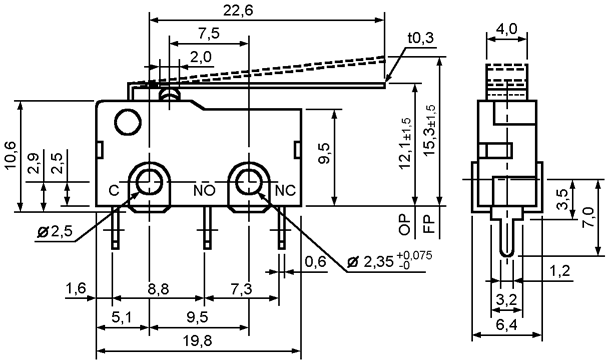

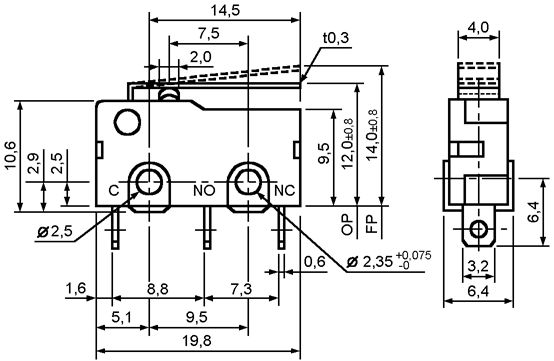

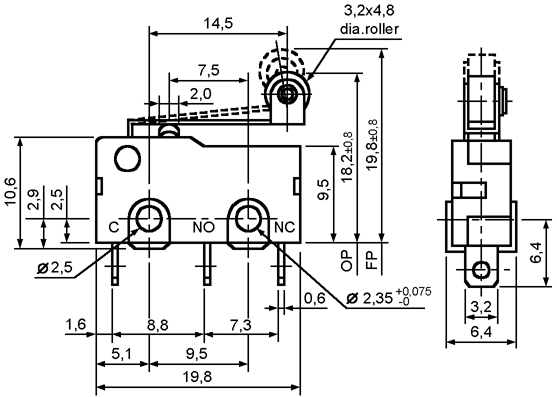

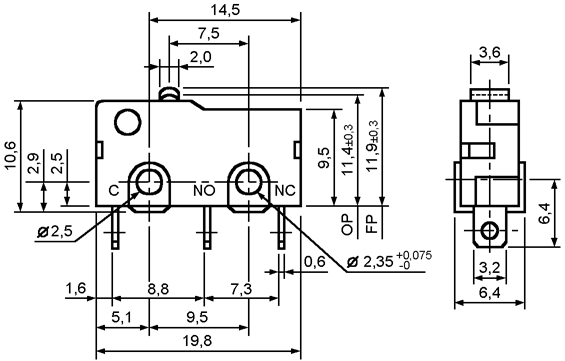

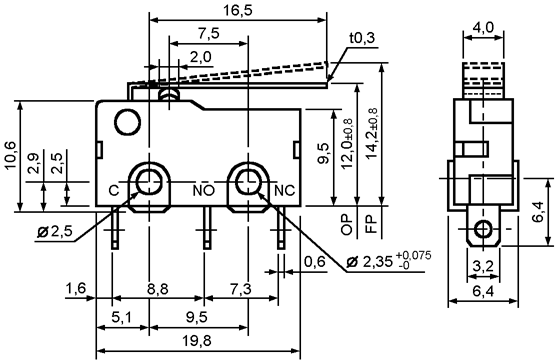

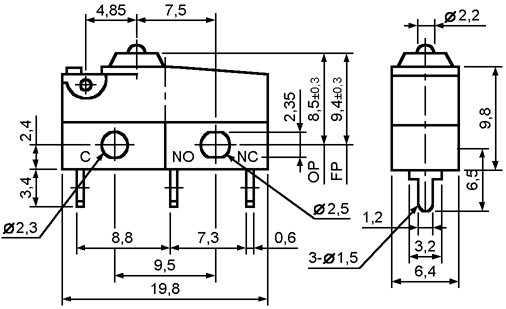

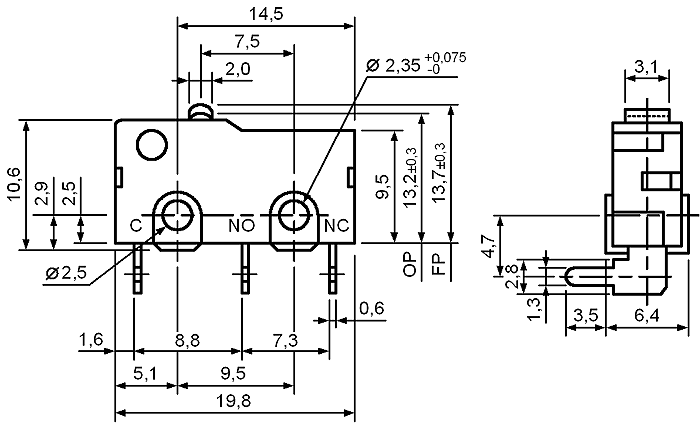

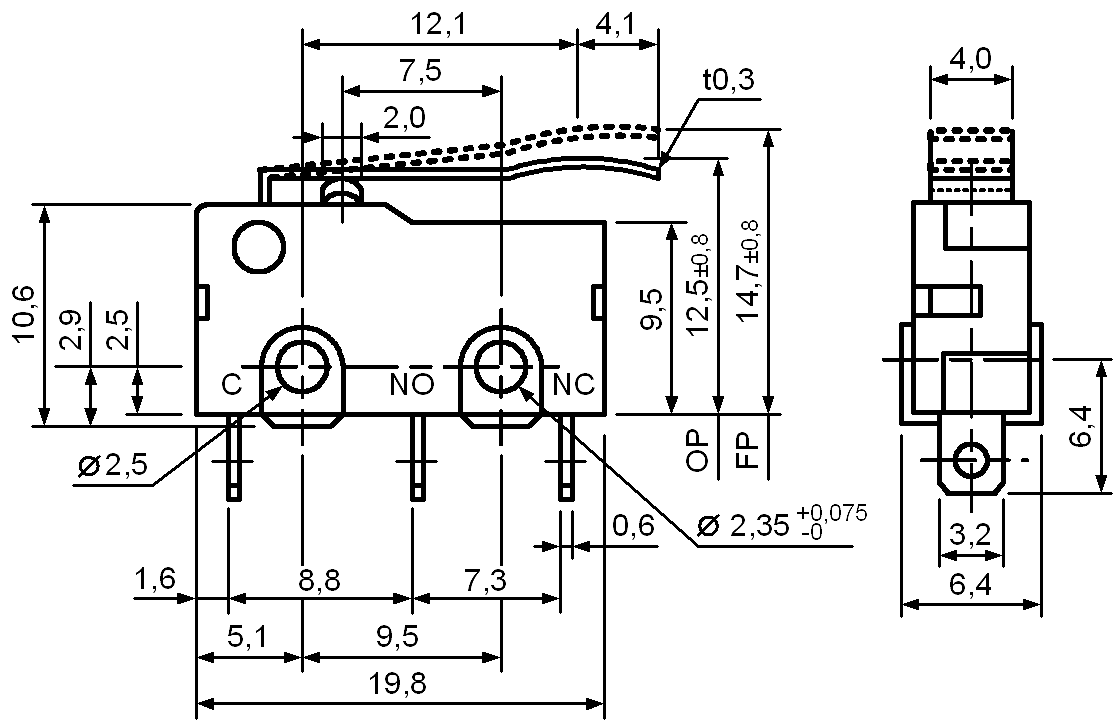

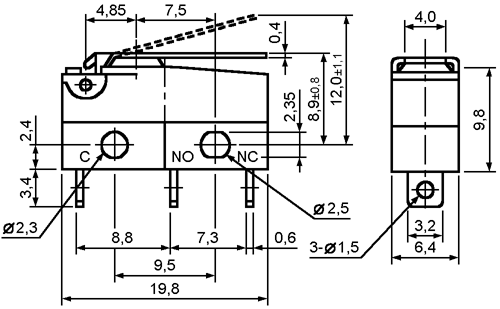

Схема:

Стандартно выпускаются рычаги от -01 до -07. Остальные формы рычагов выпускаются по спецзаказу в количествах от 500 000 штук.

1	Модель
2	Параметры:
	3: 3A 125В перем. / 250В перем. 5: 5A 125В перем. / 250В перем.
3	Рычаг:
	00: нет

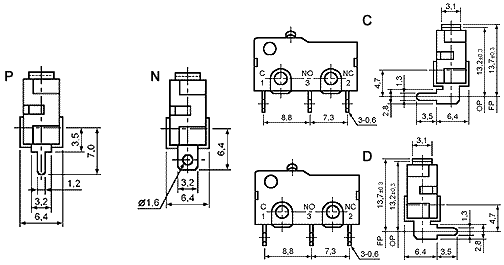

4	Выводы:
5	Сила нажатия:
	Модель Сила нажатия, г SM3-00N- / SM5-00N- 60 80 95 115 130 150 175 190 250 295 330 SM3-01N- / SM5-01N- 17 20 25 30 35 40 45 50 60 75 85 SM3-02N- / SM5-02N- 15 17 20 25 30 35 38 45 55 65 75 SM3-03N- / SM5-03N- 10 13 15 18 20 25 28 35 45 53 65 SM3-04N- / SM5-04N- 13 18 23 28 30 35 40 45 60 70 75 SM3-05N- / SM5-05N- 14 20 25 30 34 40 45 50 68 75 90 SM3-06N- / SM5-06N- 17 25 30 38 45 50 55 65 75 85 95 SM3-07N- / SM5-07N- 6 8 10 14 16 18 20 22 25 30 35
