| Кнопочные переключатели (PUSH) |
Система обозначений угловых герметичных
кнопочных переключателей серии E80-P:
NE8701-A4, NE8702-A4, NE8701-A5, NE8702-A5
|
Система обозначений:
(B)
| NE8701 |
- |
A4 |
- |
CV1 |
- |
2 |
- |
N |
|
Q |
- |
|
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
| 1 |
Тип |
| NE8701 |
SPDT on-mon |
| NE8702 |
DPDT on-mon |
|
| 2 |
Угловые выводы в плату |
| A4 |
горизонтальные |
| A5 |
вертикальные |
|
| 3 |
Вид колпачка |
| none |
(none) |
| CV |
5.08 |
| CV1 |
7.70 |
| CV2 |
9.53 |
|
| 4 |
Цвет колпачка |
| 1 |
белый |
| 2 |
черный |
| 3 |
красный |
| 4 |
оранжевый |
| 5 |
желтый |
| 6 |
зеленый |
| 7 |
синий |
| 9 |
серый |
|
| 5 |
Втулка |

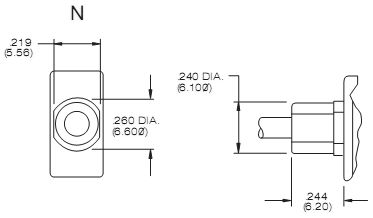

| N |
без резьбы / key-way (направляющая канавка) |
6.20 |

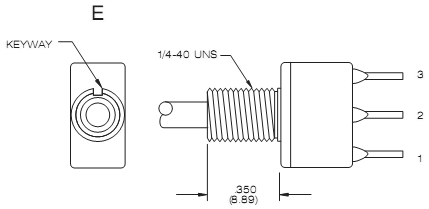

| E |
с резьбой / key-way (направляющая канавка) |
8.89 |
|
| 6 |
Контакты/выводы |
| Q |
серебрение |
| R |
золочение |
| G |
золочение поверх серебрения |
|
| 7 |
RoHS |
H = Соответствует RoHS |

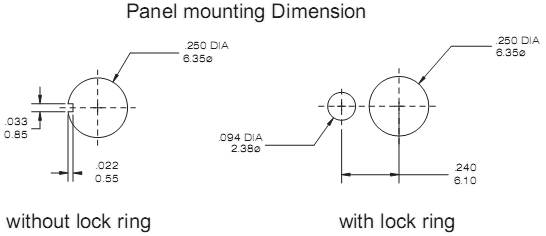

Монтажные отверстия в панели
Монтажные отверстия в плате
|
|
|
|
|
