Кнопочные переключатели (PUSH)

KS-505 серия
Кнопочные переключатели (PUSH)

Спецификация:

Схема: нажатие (ВКЛ), SPST
Номинальные параметры: 30 мА/30В пост.
Сопротивление контактов: начальное <30 мОм
Сопротивление изоляции: >100 МОм при 500В пост.
Противостояние напряжению: 500В пост. в течение 1минуты
Усилие нажатия: 100±50 г
Ресурс: 100 000 циклов
Рабочая температура: от -20°C до +60°C

KS-505 серия, Кнопочные переключатели (PUSH)

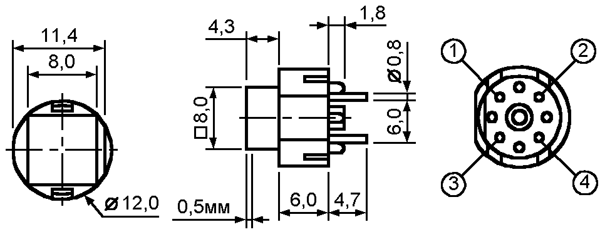

KS-505A KS-505A, KS-505 серия, Переключатели кнопочные (Push) чертеж

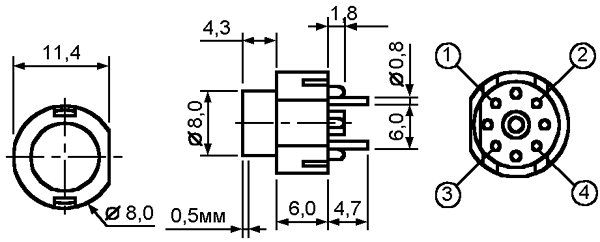

KS-505B KS-505B, KS-505 серия, Переключатели кнопочные (Push) чертеж
Система обозначений:

KS-505 + A + B + R
1   2   3   4

1 Модель
2 Колпачок:
A: квадратный
B: круглый
3 Цвет колпачка:
B (Black): черный
BU (Blue): синий
GN (Green): зеленый
R (Red): красный
G (Grey): серый
Y (Yellow): желтый
O (Orange): оранжевый
4 Контакты и выводы:
R: позолоченные
