Кнопочные переключатели (PUSH)

PB-04 серия
Кнопочные переключатели (PUSH)

PB-04 серия, Переключатели кнопочные (Push)


PB-04GNQ
PB-04 серия, Переключатели кнопочные (Push)


PB-04WR
PB-04 серия, Переключатели кнопочные (Push)
Спецификация:

Параметры контактов: <25мА при <50В перем. или пост.
Электрический ресурс: 50 000 циклов
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 1000 В
Рабочая температура: от -30°С до +65°С
SPST: быстродействующие только вертикальные на плату
Функция: ВЫКЛ - (ВКЛ)

Материалы:

Корпус: нейлон
Кнопка: ABS или нейлон
Подвижные контакты:
бериллиевая бронза, серебро, луженые или золочение
Неподвижные контакты и выводы:
медь, сплав, серебро, луженые или золочение
Система обозначений:

PB-04 + R + Q + 120г
1   2   3   4

1 Модель
2 Цвет кнопки:
R (Red): красный
Y (Yellow): желтый
GN (Green): зеленый
BU (Blue): синий
O (Orange): оранжевый
W (White): белый
B (Black): черный
G (Grey): серый
BR (Brown): коричневый
3 Подвижные контакты
и выводы:
Q: посеребренные
R: позолоченные
4 Сила нажатия:
120 г
450 г

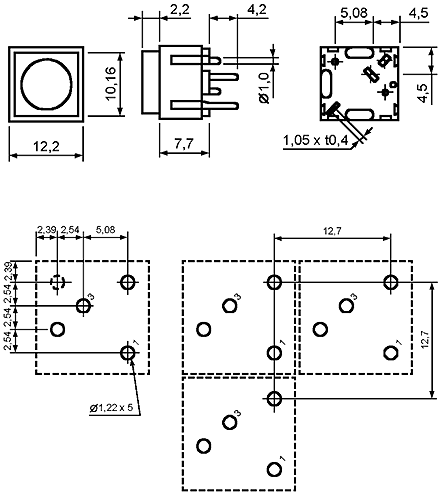

чертеж
