Кнопочные переключатели (PUSH)

PB серия
Кнопочные переключатели (PUSH)

Спецификация:

Защитное напряжение: 1500 В перем.
Схема: S.P.S.T.
Сопротивление контактов: <20 мОм
Параметры контактов: 1A 250В перем., 3A 125В перем.
Электрический ресурс: >50 000 циклов
Механический ресурс: >100 000 циклов
Сопротивление изоляции: >100 МОм

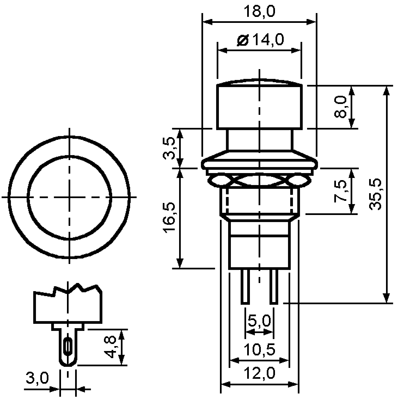

PB-11A
PB-11B
PB-11C 		PB-11A, PB-11B, PB-11C, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-11A ВЫКЛ - ВКЛ
PB-11B ВЫКЛ - (ВКЛ)
PB-11C ВКЛ - (ВЫКЛ)
чертеж

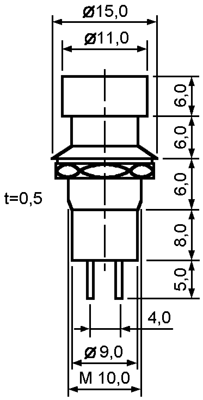

SPB-11A
SPB-11B 		SPB-11A, SPB-11B, PB серия, Переключатели кнопочные (Push)
Модель Тип
SPB-11A ВЫКЛ - ВКЛ
SPB-11B ВЫКЛ - (ВКЛ)

Миниатюрный 		чертеж

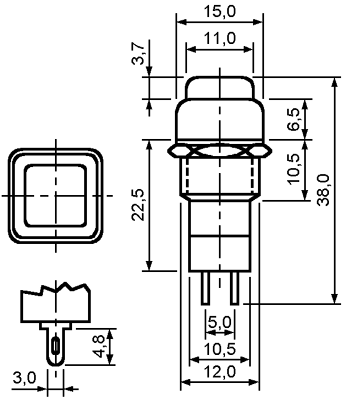

PB-14A
PB-14B
PB-14C 		PB-14A, PB-14B, PB-14C, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-14A ВЫКЛ - ВКЛ
PB-14B ВЫКЛ - (ВКЛ)
PB-14C ВКЛ - (ВЫКЛ)
чертеж

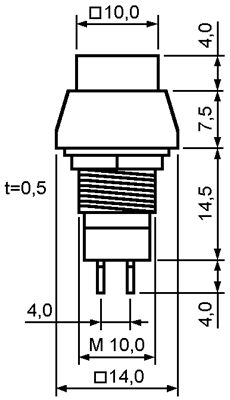

SPB-14A
SPB-14B 		SPB-14A, SPB-14B, PB серия, Переключатели кнопочные (Push)
Модель Тип
SPB-14A ВЫКЛ - ВКЛ
SPB-14B ВЫКЛ - (ВКЛ)

Миниатюрный 		чертеж

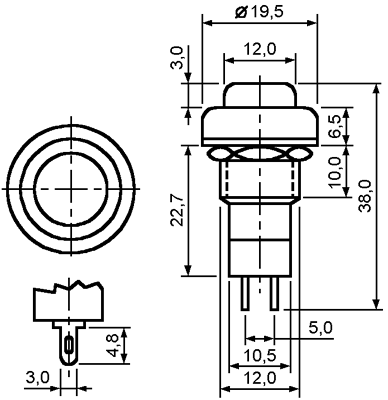

PB-10A
PB-10B
PB-10C 		PB-10A, PB-10B, PB-10C, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-10A ВЫКЛ - ВКЛ
PB-10B ВЫКЛ - (ВКЛ)
PB-10C ВКЛ - (ВЫКЛ)
чертеж

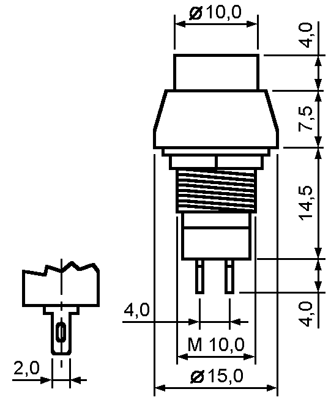

SPB-10A
SPB-10B 		SPB-10A, SPB-10B, PB серия, Переключатели кнопочные (Push)
Модель Тип
SPB-10A ВЫКЛ - ВКЛ
SPB-10B ВЫКЛ - (ВКЛ)

Миниатюрный 		чертеж

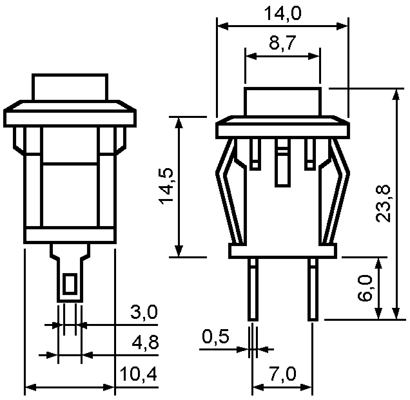

PB-02
PB-02F 		PB-02, PB-02F, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-02 ВЫКЛ - ВКЛ
PB-02F ВКЛ - (ВЫКЛ)
чертеж

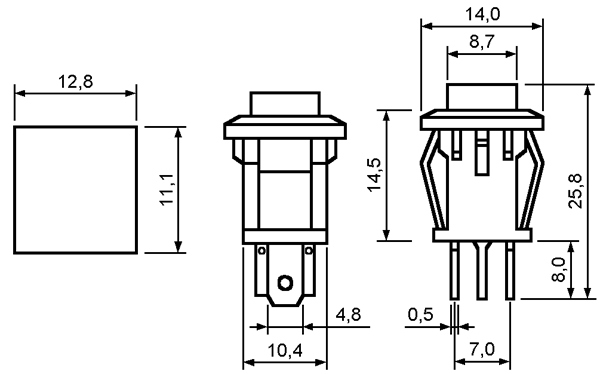

PB-02T
PB-02TF 		PB-02T, PB-02TF, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-02T ВЫКЛ - (ВКЛ)
PB-02TF ВКЛ - (ВЫКЛ)
чертеж

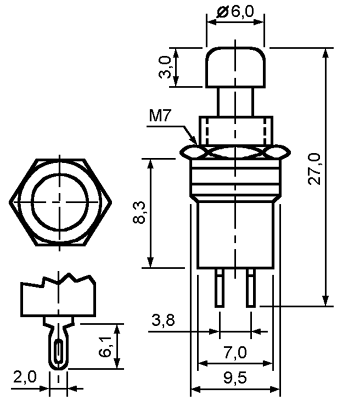

PB-05-7Ax
PB-05-7Bx
PB-05-7Cx 		PB-05-7Ax, PB-05-7Bx, PB-05-7Cx, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-05-7Ax ВЫКЛ - ВКЛ с фиксацией
PB-05-7Bx ВЫКЛ - (ВКЛ) без фиксации
PB-05-7Сx ВКЛ - (ВЫКЛ) без фиксации
х - цвет кнопки:
R - красный
B - черный

 чертеж

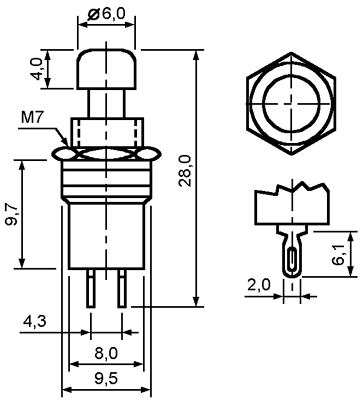

PB-05-8F PB-05-8F, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-05-8F ВКЛ - (ВЫКЛ)

N.C. тип 		чертеж

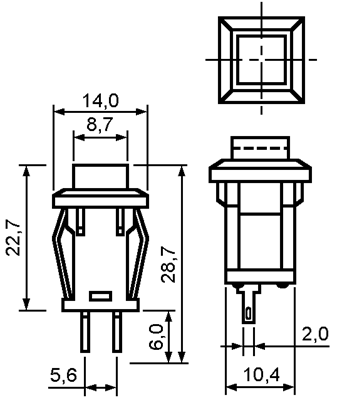

PB-02A PB-02A, PB серия, Переключатели кнопочные (Push)
Модель Тип
PB-02A ВЫКЛ - ВКЛ с фиксацией

3А 125В перем.
1А 250В перем.
Отверстие в панели: 12,8 х 11,1 мм 		чертеж

Цвет кнопки:

ТипЦвет
Wбелый
Bчерный
Rкрасный
Oоранжевый
Yжелтый
GNзеленый
BUсиний
BRкоричневый
Gсерый
