Кнопочные переключатели (PUSH)
|
Спецификация:
Схема: SPST
Параметры: 50мА при 12В пост.
Параметры светодиода: 30мА при 2,4-3,0В
Сопротивление контактов: <100 мОм (начальное)
Сопротивление изоляции: 100 МОм
Сила нажатия: <250 г
Перемещение: 0,3±0,1мм
Рабочий ресурс: >300 000 циклов
Рабочая температура: от -10°С до +60°С
|

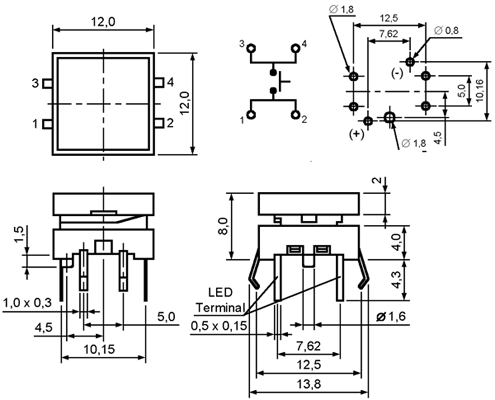

чертеж
|
Система обозначений:
| ST-12 |
+ |
C |
+ |
C |
+ |
R |
+ |
R |
+ |
CF |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Модель |
| 2 |
Рычаг: |
|
C: 12х12мм
|
| 3 |
Цвет: |
C: прозрачный
W (White): белый
R (Red): красный
GN (Green): зеленый
Y (Yellow): желтый
|
| 4 |
Светодиод: |
R (Red): красный
G (Green): зеленый
Y (Yellow): желтый
|
| 5 |
Контакты: |
|
R: позолоченные
|
| 6 |
Поверхность кнопки: |
CF: плоская
CC: круглый верх
CS: квадратный верх
|
|
|
|
|
|
