| Кнопочные переключатели (PUSH) |
Система обозначений угловых кнопочных переключателей серии T80-L:
L8601P, L8601L, L8602P, L8602L, L8603P, L8603L
|
(B)
| L8601P |
- |
CV1 |
- |
2 |
- |
|
- |
M |
|
R |
- |
E |
- |
|
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
| 1 |
Тип |
| L8601P |
L8601L |
SPDT on-on |
| L8602P |
L8602L |
DPDT on-on |
| L8603P |
L8603L |
SPDT on-mom |
|
| 2 |
Cap |
| none |
(none) |
|
| CV |
5.08 |
 |
| CV1 |
7.70 |
 |
| CV2 |
9.53 |
 |
| CV5 |
9.90 |
 |
|
| 3 |
Цвет колпачка |
| 1 |
белый |
| 2 |
черный |
| 3 |
красный |
| 4 |
оранжевый |
| 5 |
желтый |
| 6 |
зеленый |
| 7 |
синий |
| 9 |
серый |
|
| 4 |
Втулка |
| M |
нет резьбы / key-way (направляющая канавка) |
| N |
нет резьбы / лыска |
| E |
резьба / key-way (направляющая канавка)(стандарт) |
| F |
резьба / лыска |
|
| 5 |
Контакты |
| Q |
серебрение |
| R |
золочение поверх никелирования |
| G |
золочение поверх серебрения |
|
| 6 |
Эпоксидная
герметизация |
| (пусто) |
отсустсвует |
| E |
Эпоксидная герметизация |
 |
| 7 |
кронштейн
вертикальной
опоры |
| (пусто) |
прямый выводы (стандарт.) |
| S |
мзогнутые выводы |
|
| 8 |
RoHS |
H = Соответствует RoHS |

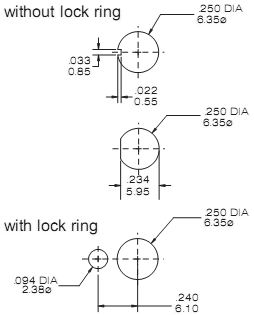

Монтажные отверстия в панели
Монтажные отверстия в плате

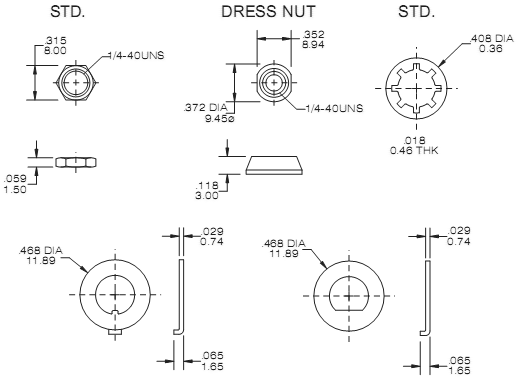

Крепеж
|
|
|
|
|
