1 |
Тип |
P8701 |
SPDT on-mom |
P8702 |
DPDT on-mom |
|
2 |
Колпачок/конусная гайка |
none |
(none) |
|
CV |
диаметр 5.08 мм |
![T80-P серия, Кнопочные переключатели (PUSH)](/cataloguenew/switches/push/images/t80-p/cap_cv.gif) |
CV1 |
диаметр 7.70 мм |
![T80-P серия, Кнопочные переключатели (PUSH)](/cataloguenew/switches/push/images/t80-p/cap_cv1.gif) |
CV2 |
диаметр 9.53 мм |
![T80-P серия, Кнопочные переключатели (PUSH)](/cataloguenew/switches/push/images/t80-p/cap_cv2.gif) |
CV4 |
конусная гайка |
|

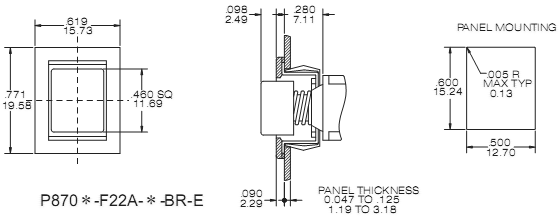

F22A |
с рамкой |
![T80-P серия, Кнопочные переключатели (PUSH)](/cataloguenew/switches/push/images/t80-p/p870-f22a-br-e.jpg)
чертеж |

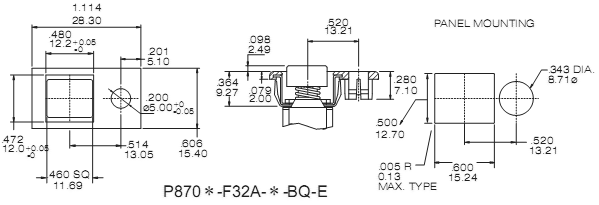

F32A |
с рамкой и светодиодом |
![T80-P серия, Кнопочные переключатели (PUSH)](/cataloguenew/switches/push/images/t80-p/p870-f32a-br-e.jpg)
чертеж |
|
3 |
Цвет колпачка |
1 |
белый |
2 |
черный |
3 |
красный |
4 |
оранжевый |
5 |
желтый |
6 |
зеленый |
7 |
синий |
9 |
серый |
|
4 |
Втулка |
опция |
описание |
длина, мм |
F |
резьба /key-way (направляющая канавка) |
7.37 |
N |
нет резьбы /key-way (направляющая канавка) |
7.37 |
F4 |
резьба /key-way (направляющая канавка) |
6.35 |
N4 |
нет резьбы /key-way (направляющая канавка) |
6.35 |
E |
резьба /key-way (направляющая канавка) |
8.89 |
E4 |
резьба/key-way (направляющая канавка) |
7.87 |
F8 |
резьба /лыска |
7.37 |
N8 |
нет резьбы /лыска |
7.37 |
F9 |
резьба /лыска |
6.35 |
N9 |
нет резьбы /лыска |
6.35 |
|
5 |
Выводы |
B |
на провод |
![](/cataloguenew/switches/push/images/t80-p/terminal_b.gif) |
C |
в плату |
![](/cataloguenew/switches/push/images/t80-p/terminal_c.gif) |
D |
разъемный |
![](/cataloguenew/switches/push/images/t80-p/terminal_d.gif) |
|
6 |
Контакты |
Q |
серебрение |
R |
золочение поверх никелирования |
G |
золочение поверх серебрения |
|
7 |
Эпоксидная герметизация |
E |
Эпоксидная герметизация |
![](/cataloguenew/switches/push/images/t80-p/terminal_e.gif) |
8 |
Кронштейн для прямого типа |
S - прямые выводы
V - изогнутые выводы
(пусто) |
длина, мм |
S20 |
11.68 |
V20 |
11.68 |
|
9 |
Резиновый
колпачок |
![](/cataloguenew/switches/push/images/t80-p/rubber_e4.gif) |
10 |
RoHS |
H = Соответствует RoHS |
