Кнопочные переключатели (PUSH)

T80-P серия
Кнопочные переключатели (PUSH)

Система обозначений:

(B)

P8701 - A4 - CV1 - 2 -     R   E - S -
1   2   3   4   5   6   7   8   9

1 Тип
P8701 SPDT on-mom
P8702 DPDT on-mom
2 Right
Angle
A4 горизонтальный
A5 вертикальный
3 Cap
none (none)
CV 5.08
CV1 7.70
CV2 9.53
4 Цвет колпачка
1 белый
2 черный
3 красный
4 оранжевый
5 желтый
6 зеленый
7 синий
9 серый
5 Bushing
F thd /key-way 7.37
N non-thd /key-way 7.37
F4 thd /key-way 6.35
N4 non-thd /key-way 6.35
E thd /key-way 8.89
E4 thd/key-way 7.87
F8 thd /flat 7.37
N8 non-thd /flat 7.37
F9 thd /flat 6.35
N9 non-thd /flat 6.35
T80-P серия, Кнопочные переключатели (PUSH) T80-P серия, Кнопочные переключатели (PUSH) T80-P серия, Кнопочные переключатели (PUSH)
T80-P серия, Кнопочные переключатели (PUSH) T80-P серия, Кнопочные переключатели (PUSH)
6 Контакты
Q серебрение
R золочение
G золочение поверх серебрения
7 Epoxy
seal
E epoxy seal
8 Vertical
support
Bracket
(none) std.
S snap-in type
9 RoHS code H = RoHS Compliant

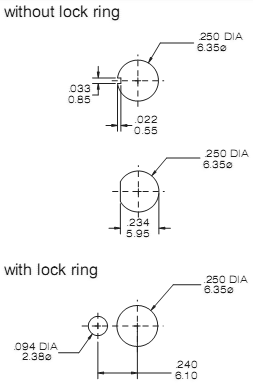

Монтажные отверстия в панели


Монтажные отверстия в плате

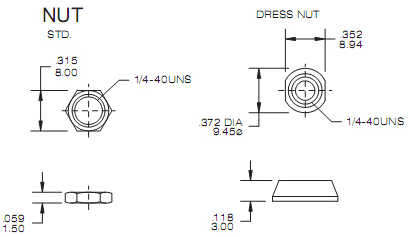

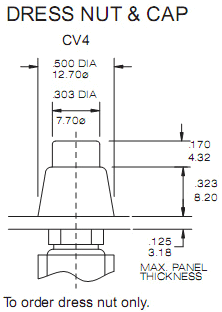

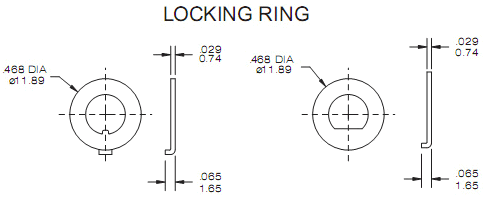

Крепеж
