Кнопочные переключатели (PUSH)

TS серия
Кнопочные переключатели (PUSH)

TS серия, Переключатели кнопочные (Push)

Спецификация:

Схема: SPDT
Параметры: 50 мА 12В пост.
Диэлектрическая стойкость: 250 В перем. в течение 1 минуты
Начальное сопротивление контактов: 100 мОм
Сопротивление изоляции: >100 МОм
Сила нажатия: 160г ± 30г
Перемещение: 0,25мм ± 0,2мм
Рабочий ресурс: >100 000 циклов
Температура пайки: 265°С за 5 сек
Функция: мгновенный
Рабочая температура: от +10°С до +60°С

Материалы:

Кнопка: ABS
Подвижная кнопка: нейлон
Корпус: PBT
Неподвижные контакты: PBS + Au
Подвижные контакты: SUS + Au

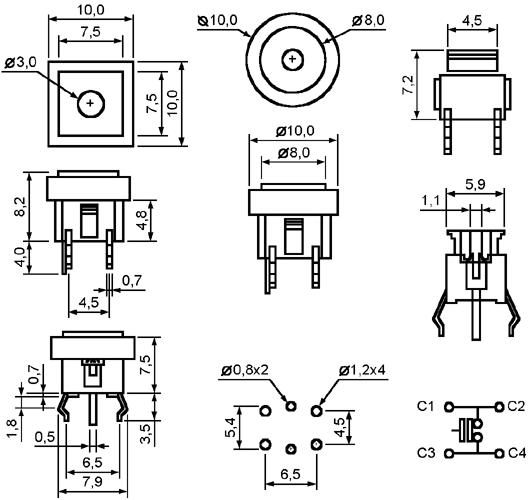

чертеж
Система обозначений:

TS-A + G + R + R
1   2   3   4

1 Модель:
A: квадратный
B: круглый
AL: квадратный со светодиодом
BL: круглый со светодиодом
2 Цвет кожуха:
G (Grey): светло-серый
B (Black): черный
3 Цвет кнопки:
R (Red): красный
GN (Green): зеленый
B (Black): черный
O (Orange): оранжевый
I (Ivory): слоновая кость
G (Grey): серый
4 Светодиод:
[ ]: без светодиода
R (Red): красный
Y (Yellow): желтый
G (Green): зеленый
