Кнопочные переключатели (PUSH)

Система обозначений прямых герметичных миниатюрных
кнопочных переключателей серии TS40-P:

TS-21, TS-22

(A)

TS-21 - CV - 2 -   - S   B - Q - E - A5 -
1   2   3   4   5   6   7   8   9   10

1 Тип
TS-21 SPST off-mom.
TS-22 SPDT on-mom.
2 Колпачок
CV диаметр 5.08 мм ES40-R серия, Кнопочные переключатели (PUSH)
CV1 диаметр 7.62 мм ES40-R серия, Кнопочные переключатели (PUSH)

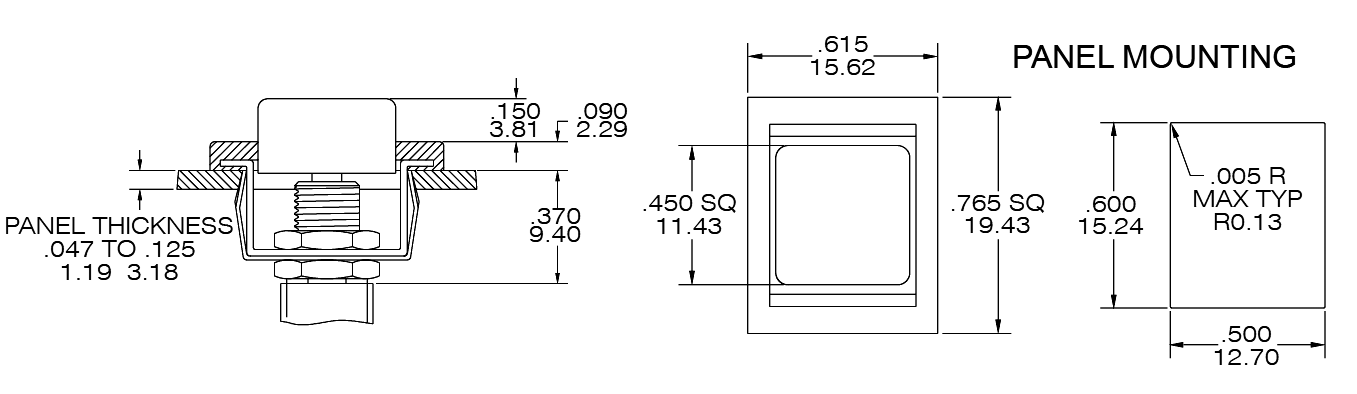

F22A внешняя накладка
с толкателем		 TS-22-CR, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
3 Цвет колпачка
1 белый
2 черный
3 красный
4 оранжевый
5 желтый
6 зеленый
7 синий
9 серый
4 Толкатель
(пусто) (стандарт.)
FP заподлицо
ES40-R серия, Кнопочные переключатели (PUSH)   ES40-R серия, Кнопочные переключатели (PUSH)
5 Втулка
опция описание длина, мм
S резьба 10-48 (с лыской) 5.59
U без резьбы (с лыской) 5.59
T без резьбы (круглая) 5.59
V 1/4-40 резьба 7.87
V1 без резьбы 7.87
S9 заподлицо

Монтажные отверстия в панели
S, U, T V, V1
6 Форма выводов
B на провод
C в плату
D под накрутку
7 Материал
контактов/выводов
опция описание предельные электрические параметры
Q серебрение 1 VA max при 120 V AC или 28 V DC
R золочение поверх никелирования 0.4 VA max при 20 V AC или DC max
G золочение поверх серебрения 0.4 VA max при 20 V AC или DC или 1 VA max при 120 V AC или 28 V DC
K

контакты: золочение поверх никелирования
выводы: лужение поверх никелирования

0.4 VA max при 20 V AC или DC max
8 Эпоксидная
герметизация
(пусто) отсутствует
E Эпоксидная герметизация
9 Кронштейн для прямого типа
(только для TS21/TS22)
(пусто) отсутствует
A5S изогнутые выводы кронштейна
A5 стандарт. прямые выводы кронштейна
10 RoHS H = Соответствует RoHS

Монтажные отверстия в плате

TS-21 TS-22
