| Переключатели >> Переключатели галетные/поворотные >> SR25 серия |
SR25N серия |
|

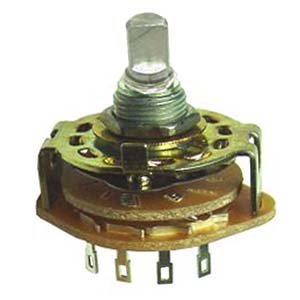

переключатели галетные с выводами под провод
|
|
|
| SR25 |
N |
- |
1 |
- |
2 |
- |
6 |
- |
20 |
- |
KQ |
| 1 |
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
1) серия
2) C: выводы обратные в плату
P: выводы прямые в плату
N: выводы под провод
3) модификация
4) количество (групп) направлений
5) количество положений
6) 20: длина вала в мм
7) форма вала:
F: с плоской лыской:
KQ: круглый с 18 зубьями:
|
Переключатели галетные с выводами под провод серии SR25N поставляются со склада в Москве и под заказ с фабрики. |
| |

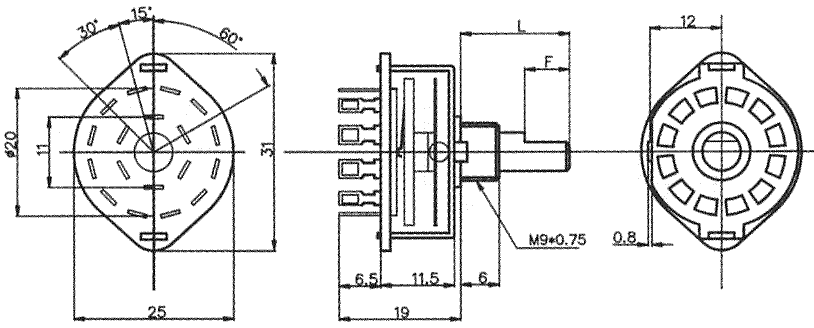

Размеры, мм:
|
Электрические характеристики:
Максимальный ток: 0,3 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 125 V AC.
Рабочая температура: -40...+105°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
| 49227 |
SR25N-1-1-10-15F |
1 |
10 |
15 |
F |
10П1Н |
| 48987 |
SR25N-1-1-10-15KQ |
1 |
10 |
15 |
KQ |
10П1Н |
| 49228 |
SR25N-1-1-10-20F |
1 |
10 |
20 |
F |
10П1Н |
| 48988 |
SR25N-1-1-10-20KQ |
1 |
10 |
20 |
KQ |
10П1Н |
| 49229 |
SR25N-1-1-11-15F |
1 |
11 |
15 |
F |
11П1Н |
| 48993 |
SR25N-1-1-11-15KQ |
1 |
11 |
15 |
KQ |
11П1Н |
| 49230 |
SR25N-1-1-11-20F |
1 |
11 |
20 |
F |
11П1Н |
| 48994 |
SR25N-1-1-11-20KQ |
1 |
11 |
20 |
KQ |
11П1Н |
| 49231 |
SR25N-1-1-12-15F |
1 |
12 |
15 |
F |
12П1Н |
| 48998 |
SR25N-1-1-12-15KQ |
1 |
12 |
15 |
KQ |
12П1Н |
| 49232 |
SR25N-1-1-12-20F |
1 |
12 |
20 |
F |
12П1Н |
| 48999 |
SR25N-1-1-12-20KQ |
1 |
12 |
20 |
KQ |
12П1Н |
| 49233 |
SR25N-1-1-2-15F |
1 |
2 |
15 |
F |
2П1Н |
| 49004 |
SR25N-1-1-2-15KQ |
1 |
2 |
15 |
KQ |
2П1Н |
| 49234 |
SR25N-1-1-2-20F |
1 |
2 |
20 |
F |
2П1Н |
| 49005 |
SR25N-1-1-2-20KQ |
1 |
2 |
20 |
KQ |
2П1Н |
| 49235 |
SR25N-1-1-3-15F |
1 |
3 |
15 |
F |
3П1Н |
| 49034 |
SR25N-1-1-3-15KQ |
1 |
3 |
15 |
KQ |
3П1Н |
| 49236 |
SR25N-1-1-3-20F |
1 |
3 |
20 |
F |
3П1Н |
| 49035 |
SR25N-1-1-3-20KQ |
1 |
3 |
20 |
KQ |
3П1Н |
| 49237 |
SR25N-1-1-4-15F |
1 |
4 |
15 |
F |
4П1Н |
| 25502 |
SR25N-1-1-4-15KQ |
1 |
4 |
15 |
KQ |
4П1Н |
| 49238 |
SR25N-1-1-4-20F |
1 |
4 |
20 |
F |
4П1Н |
| 49057 |
SR25N-1-1-4-20KQ |
1 |
4 |
20 |
KQ |
4П1Н |
| 49239 |
SR25N-1-1-5-15F |
1 |
5 |
15 |
F |
5П1Н |
| 49070 |
SR25N-1-1-5-15KQ |
1 |
5 |
15 |
KQ |
5П1Н |
| 49240 |
SR25N-1-1-5-20F |
1 |
5 |
20 |
F |
5П1Н |
| 49071 |
SR25N-1-1-5-20KQ |
1 |
5 |
20 |
KQ |
5П1Н |
| 49109 |
SR25N-1-1-6-15F |
1 |
6 |
15 |
F |
6П1Н |
| 49082 |
SR25N-1-1-6-15KQ |
1 |
6 |
15 |
KQ |
6П1Н |
| 49110 |
SR25N-1-1-6-20F |
1 |
6 |
20 |
F |
6П1Н |
| 49083 |
SR25N-1-1-6-20KQ |
1 |
6 |
20 |
KQ |
6П1Н |
| 49111 |
SR25N-1-1-7-15F |
1 |
7 |
15 |
F |
7П1Н |
| 49093 |
SR25N-1-1-7-15KQ |
1 |
7 |
15 |
KQ |
7П1Н |
| 49112 |
SR25N-1-1-7-20F |
1 |
7 |
20 |
F |
7П1Н |
| 49094 |
SR25N-1-1-7-20KQ |
1 |
7 |
20 |
KQ |
7П1Н |
| 49113 |
SR25N-1-1-8-15F |
1 |
8 |
15 |
F |
8П1Н |
| 49099 |
SR25N-1-1-8-15KQ |
1 |
8 |
15 |
KQ |
8П1Н |
| 49114 |
SR25N-1-1-8-20F |
1 |
8 |
20 |
F |
8П1Н |
| 49100 |
SR25N-1-1-8-20KQ |
1 |
8 |
20 |
KQ |
8П1Н |
| 49115 |
SR25N-1-1-9-15F |
1 |
9 |
15 |
F |
9П1Н |
| 49105 |
SR25N-1-1-9-15KQ |
1 |
9 |
15 |
KQ |
9П1Н |
| 49116 |
SR25N-1-1-9-20F |
1 |
9 |
20 |
F |
9П1Н |
| 49106 |
SR25N-1-1-9-20KQ |
1 |
9 |
20 |
KQ |
9П1Н |
| 49117 |
SR25N-1-2-2-15F |
2 |
2 |
15 |
F |
2П2Н |
| 49010 |
SR25N-1-2-2-15KQ |
2 |
2 |
15 |
KQ |
2П2Н |
| 49118 |
SR25N-1-2-2-20F |
2 |
2 |
20 |
F |
2П2Н |
| 49011 |
SR25N-1-2-2-20KQ |
2 |
2 |
20 |
KQ |
2П2Н |
| 49119 |
SR25N-1-2-3-15F |
2 |
3 |
15 |
F |
3П2Н |
| 49040 |
SR25N-1-2-3-15KQ |
2 |
3 |
15 |
KQ |
3П2Н |
| 49120 |
SR25N-1-2-3-20F |
2 |
3 |
20 |
F |
3П2Н |
| 49041 |
SR25N-1-2-3-20KQ |
2 |
3 |
20 |
KQ |
3П2Н |
| 49121 |
SR25N-1-2-4-15F |
2 |
4 |
15 |
F |
4П2Н |
| 25504 |
SR25N-1-2-4-15KQ |
2 |
4 |
15 |
KQ |
4П2Н |
| 49122 |
SR25N-1-2-4-20F |
2 |
4 |
20 |
F |
4П2Н |
| 49061 |
SR25N-1-2-4-20KQ |
2 |
4 |
20 |
KQ |
4П2Н |
| 49123 |
SR25N-1-2-5-15F |
2 |
5 |
15 |
F |
5П2Н |
| 49076 |
SR25N-1-2-5-15KQ |
2 |
5 |
15 |
KQ |
5П2Н |
| 49124 |
SR25N-1-2-5-20F |
2 |
5 |
20 |
F |
5П2Н |
| 49077 |
SR25N-1-2-5-20KQ |
2 |
5 |
20 |
KQ |
5П2Н |
| 49125 |
SR25N-1-2-6-15F |
2 |
6 |
15 |
F |
6П2Н |
| 49087 |
SR25N-1-2-6-15KQ |
2 |
6 |
15 |
KQ |
6П2Н |
| 49126 |
SR25N-1-2-6-20F |
2 |
6 |
20 |
F |
6П2Н |
| 49088 |
SR25N-1-2-6-20KQ |
2 |
6 |
20 |
KQ |
6П2Н |
| 49016 |
SR25N-1-3-2-15KQ |
3 |
2 |
15 |
KQ |
2П3Н |
| 49128 |
SR25N-1-3-2-20F |
3 |
2 |
20 |
F |
2П3Н |
| 49017 |
SR25N-1-3-2-20KQ |
3 |
2 |
20 |
KQ |
2П3Н |
| 49127 |
SR25N-1-3-2-6-15F-0 |
3 |
2 |
6 |
|
2П3Н |
| 49129 |
SR25N-1-3-3-15F |
3 |
3 |
15 |
F |
3П3Н |
| 49046 |
SR25N-1-3-3-15KQ |
3 |
3 |
15 |
KQ |
3П3Н |
| 49130 |
SR25N-1-3-3-20F |
3 |
3 |
20 |
F |
3П3Н |
| 49047 |
SR25N-1-3-3-20KQ |
3 |
3 |
20 |
KQ |
3П3Н |
| 49131 |
SR25N-1-3-4-15F |
3 |
4 |
15 |
F |
4П3Н |
| 49064 |
SR25N-1-3-4-15KQ |
3 |
4 |
15 |
KQ |
4П3Н |
| 49132 |
SR25N-1-3-4-20F |
3 |
4 |
20 |
F |
4П3Н |
| 49065 |
SR25N-1-3-4-20KQ |
3 |
4 |
20 |
KQ |
4П3Н |
| 49133 |
SR25N-1-4-2-15F |
4 |
2 |
15 |
F |
2П4Н |
| 49022 |
SR25N-1-4-2-15KQ |
4 |
2 |
15 |
KQ |
2П4Н |
| 49134 |
SR25N-1-4-2-20F |
4 |
2 |
20 |
F |
2П4Н |
| 49023 |
SR25N-1-4-2-20KQ |
4 |
2 |
20 |
KQ |
2П4Н |
| 49135 |
SR25N-1-4-3-15F |
4 |
3 |
15 |
F |
3П4Н |
| 49052 |
SR25N-1-4-3-15KQ |
4 |
3 |
15 |
KQ |
3П4Н |
| 49136 |
SR25N-1-4-3-20F |
4 |
3 |
20 |
F |
3П4Н |
| 49053 |
SR25N-1-4-3-20KQ |
4 |
3 |
20 |
KQ |
3П4Н |
| 49137 |
SR25N-1-6-2-15F |
6 |
2 |
15 |
F |
2П6Н |
| 49028 |
SR25N-1-6-2-15KQ |
6 |
2 |
15 |
KQ |
2П6Н |
| 49138 |
SR25N-1-6-2-20F |
6 |
2 |
20 |
F |
2П6Н |
| 49029 |
SR25N-1-6-2-20KQ |
6 |
2 |
20 |
KQ |
2П6Н |
|
|
|
|
|
