| Переключатели >> Переключатели галетные/поворотные >> SR25 серия |
SR25P серия |
|
переключатели галетные с выводами в плату
|
|
|
| SR25 |
P |
- |
1 |
- |
2 |
- |
6 |
- |
20 |
- |
KQ |
| 1 |
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
1) серия
2) C: выводы обратные в плату
P: выводы прямые в плату
N: выводы под провод
3) модификация
4) количество (групп) направлений
5) количество положений
6) 20: длина вала в мм
7) форма вала:
F: с плоской лыской:
KQ: круглый с 18 зубьями:
|
Переключатели галетные с выводами в плату серии SR25P поставляются со склада в Москве и под заказ с фабрики. |
| |

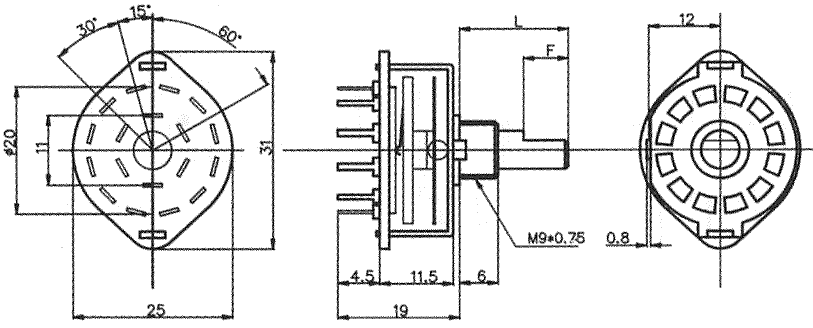

Размеры, мм:
|
Электрические характеристики:
Максимальный ток: 0,3 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 125 V AC.
Рабочая температура: -40...+105°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
| 49139 |
SR25P-1-1-10-15F |
1 |
10 |
15 |
F |
10П1Н |
| 48985 |
SR25P-1-1-10-15KQ |
1 |
10 |
15 |
KQ |
10П1Н |
| 49140 |
SR25P-1-1-10-20F |
1 |
10 |
20 |
F |
10П1Н |
| 48986 |
SR25P-1-1-10-20KQ |
1 |
10 |
20 |
KQ |
10П1Н |
| 49141 |
SR25P-1-1-11-15F |
1 |
11 |
15 |
F |
11П1Н |
| 48991 |
SR25P-1-1-11-15KQ |
1 |
11 |
15 |
KQ |
11П1Н |
| 49142 |
SR25P-1-1-11-20F |
1 |
11 |
20 |
F |
11П1Н |
| 48992 |
SR25P-1-1-11-20KQ |
1 |
11 |
20 |
KQ |
11П1Н |
| 49143 |
SR25P-1-1-12-15F |
1 |
12 |
15 |
F |
12П1Н |
| 48997 |
SR25P-1-1-12-15KQ |
1 |
12 |
15 |
KQ |
12П1Н |
| 49144 |
SR25P-1-1-12-20F |
1 |
12 |
20 |
F |
12П1Н |
| 47818 |
SR25P-1-1-12-20KQ |
1 |
12 |
20 |
KQ |
12П1Н |
| 49176 |
SR25P-1-1-2-15F |
1 |
2 |
15 |
F |
2П1Н |
| 49002 |
SR25P-1-1-2-15KQ |
1 |
2 |
15 |
KQ |
2П1Н |
| 49177 |
SR25P-1-1-2-20F |
1 |
2 |
20 |
F |
2П1Н |
| 49003 |
SR25P-1-1-2-20KQ |
1 |
2 |
20 |
KQ |
2П1Н |
| 49178 |
SR25P-1-1-3-15F |
1 |
3 |
15 |
F |
3П1Н |
| 49032 |
SR25P-1-1-3-15KQ |
1 |
3 |
15 |
KQ |
3П1Н |
| 49179 |
SR25P-1-1-3-20F |
1 |
3 |
20 |
F |
3П1Н |
| 49033 |
SR25P-1-1-3-20KQ |
1 |
3 |
20 |
KQ |
3П1Н |
| 49180 |
SR25P-1-1-4-15F |
1 |
4 |
15 |
F |
4П1Н |
| 25501 |
SR25P-1-1-4-15KQ |
1 |
4 |
15 |
KQ |
4П1Н |
| 49181 |
SR25P-1-1-4-20F |
1 |
4 |
20 |
F |
4П1Н |
| 49056 |
SR25P-1-1-4-20KQ |
1 |
4 |
20 |
KQ |
4П1Н |
| 49182 |
SR25P-1-1-5-15F |
1 |
5 |
15 |
F |
5П1Н |
| 49068 |
SR25P-1-1-5-15KQ |
1 |
5 |
15 |
KQ |
5П1Н |
| 49183 |
SR25P-1-1-5-20F |
1 |
5 |
20 |
F |
5П1Н |
| 49069 |
SR25P-1-1-5-20KQ |
1 |
5 |
20 |
KQ |
5П1Н |
| 49184 |
SR25P-1-1-6-15F |
1 |
6 |
15 |
F |
6П1Н |
| 49080 |
SR25P-1-1-6-15KQ |
1 |
6 |
15 |
KQ |
6П1Н |
| 49185 |
SR25P-1-1-6-20F |
1 |
6 |
20 |
F |
6П1Н |
| 49081 |
SR25P-1-1-6-20KQ |
1 |
6 |
20 |
KQ |
6П1Н |
| 49186 |
SR25P-1-1-7-15F |
1 |
7 |
15 |
F |
7П1Н |
| 49091 |
SR25P-1-1-7-15KQ |
1 |
7 |
15 |
KQ |
7П1Н |
| 49187 |
SR25P-1-1-7-20F |
1 |
7 |
20 |
F |
7П1Н |
| 49092 |
SR25P-1-1-7-20KQ |
1 |
7 |
20 |
KQ |
7П1Н |
| 49188 |
SR25P-1-1-8-15F |
1 |
8 |
15 |
F |
8П1Н |
| 49097 |
SR25P-1-1-8-15KQ |
1 |
8 |
15 |
KQ |
8П1Н |
| 49189 |
SR25P-1-1-8-20F |
1 |
8 |
20 |
F |
8П1Н |
| 49098 |
SR25P-1-1-8-20KQ |
1 |
8 |
20 |
KQ |
8П1Н |
| 49190 |
SR25P-1-1-9-15F |
1 |
9 |
15 |
F |
9П1Н |
| 49103 |
SR25P-1-1-9-15KQ |
1 |
9 |
15 |
KQ |
9П1Н |
| 49191 |
SR25P-1-1-9-20F |
1 |
9 |
20 |
F |
9П1Н |
| 49104 |
SR25P-1-1-9-20KQ |
1 |
9 |
20 |
KQ |
9П1Н |
| 49192 |
SR25P-1-2-2-15F |
2 |
2 |
15 |
F |
2П2Н |
| 49008 |
SR25P-1-2-2-15KQ |
2 |
2 |
15 |
KQ |
2П2Н |
| 49193 |
SR25P-1-2-2-20F |
2 |
2 |
20 |
F |
2П2Н |
| 49009 |
SR25P-1-2-2-20KQ |
2 |
2 |
20 |
KQ |
2П2Н |
| 49194 |
SR25P-1-2-3-15F |
2 |
3 |
15 |
F |
3П2Н |
| 49038 |
SR25P-1-2-3-15KQ |
2 |
3 |
15 |
KQ |
3П2Н |
| 49195 |
SR25P-1-2-3-20F |
2 |
3 |
20 |
F |
3П2Н |
| 49039 |
SR25P-1-2-3-20KQ |
2 |
3 |
20 |
KQ |
3П2Н |
| 49196 |
SR25P-1-2-4-15F |
2 |
4 |
15 |
F |
4П2Н |
| 25503 |
SR25P-1-2-4-15KQ |
2 |
4 |
15 |
KQ |
4П2Н |
| 49197 |
SR25P-1-2-4-20F |
2 |
4 |
20 |
F |
4П2Н |
| 49060 |
SR25P-1-2-4-20KQ |
2 |
4 |
20 |
KQ |
4П2Н |
| 49198 |
SR25P-1-2-5-15F |
2 |
5 |
15 |
F |
5П2Н |
| 49074 |
SR25P-1-2-5-15KQ |
2 |
5 |
15 |
KQ |
5П2Н |
| 49199 |
SR25P-1-2-5-20F |
2 |
5 |
20 |
F |
5П2Н |
| 49075 |
SR25P-1-2-5-20KQ |
2 |
5 |
20 |
KQ |
5П2Н |
| 49200 |
SR25P-1-2-6-15F |
2 |
6 |
15 |
F |
6П2Н |
| 49086 |
SR25P-1-2-6-15KQ |
2 |
6 |
15 |
KQ |
6П2Н |
| 49201 |
SR25P-1-2-6-20F |
2 |
6 |
20 |
F |
6П2Н |
| 47819 |
SR25P-1-2-6-20KQ |
2 |
6 |
20 |
KQ |
6П2Н |
| 49202 |
SR25P-1-3-2-15F |
3 |
2 |
15 |
F |
2П3Н |
| 49014 |
SR25P-1-3-2-15KQ |
3 |
2 |
15 |
KQ |
2П3Н |
| 49203 |
SR25P-1-3-2-20F |
3 |
2 |
20 |
F |
2П3Н |
| 49015 |
SR25P-1-3-2-20KQ |
3 |
2 |
20 |
KQ |
2П3Н |
| 49204 |
SR25P-1-3-3-15F |
3 |
3 |
15 |
F |
3П3Н |
| 49044 |
SR25P-1-3-3-15KQ |
3 |
3 |
15 |
KQ |
3П3Н |
| 49205 |
SR25P-1-3-3-20F |
3 |
3 |
20 |
F |
3П3Н |
| 49045 |
SR25P-1-3-3-20KQ |
3 |
3 |
20 |
KQ |
3П3Н |
| 49206 |
SR25P-1-3-4-15F |
3 |
4 |
15 |
F |
4П3Н |
| 34326 |
SR25P-1-3-4-15KQ |
3 |
4 |
15 |
KQ |
4П3Н |
| 49207 |
SR25P-1-3-4-20F |
3 |
4 |
20 |
F |
4П3Н |
| 34383 |
SR25P-1-3-4-20KQ |
3 |
4 |
20 |
KQ |
4П3Н |
| 49208 |
SR25P-1-4-2-15F |
4 |
2 |
15 |
F |
2П4Н |
| 49020 |
SR25P-1-4-2-15KQ |
4 |
2 |
15 |
KQ |
2П4Н |
| 49209 |
SR25P-1-4-2-20F |
4 |
2 |
20 |
F |
2П4Н |
| 49021 |
SR25P-1-4-2-20KQ |
4 |
2 |
20 |
KQ |
2П4Н |
| 49210 |
SR25P-1-4-3-15F |
4 |
3 |
15 |
F |
3П4Н |
| 49050 |
SR25P-1-4-3-15KQ |
4 |
3 |
15 |
KQ |
3П4Н |
| 49211 |
SR25P-1-4-3-20F |
4 |
3 |
20 |
F |
3П4Н |
| 49051 |
SR25P-1-4-3P-20KQ |
4 |
3P |
20 |
KQ |
3П4Н |
| 49212 |
SR25P-1-6-2-15F |
6 |
2 |
15 |
F |
2П6Н |
| 49026 |
SR25P-1-6-2-15KQ |
6 |
2 |
15 |
KQ |
2П6Н |
| 49213 |
SR25P-1-6-2-20F |
6 |
2 |
20 |
F |
2П6Н |
| 49027 |
SR25P-1-6-2-20KQ |
6 |
2 |
20 |
KQ |
2П6Н |
|
|
|
|
|
