Клавишные переключатели (ROCKER)

R серия: клавишные переключатели с подсветкой

Спецификация:

Параметры: 10A 250В, 16A 125В перемен. и 15А 250В перемен.
Механический ресурс: >50,000 циклов
Электрический ресурс: >20,000 циклов
Сопротивление контактов: 50 мОм
Сопротивление изоляции: 500 МОм
Диэлектрическая стойкость: 1500 В в течение 1 мин, 3000 В для R5
Изоляционные колпачки заказываются отдельно
Контактный зазор: >3 мм

Материалы:

Корпус: нейлон 66
Клавиша: ПВХ или нейлон
Поверхность контактов: серебряный сплав
Подсветка клавиши: лампочка
Контакты: медь, покрытая серебром

Защитный колпачок
для серий: R5, 608

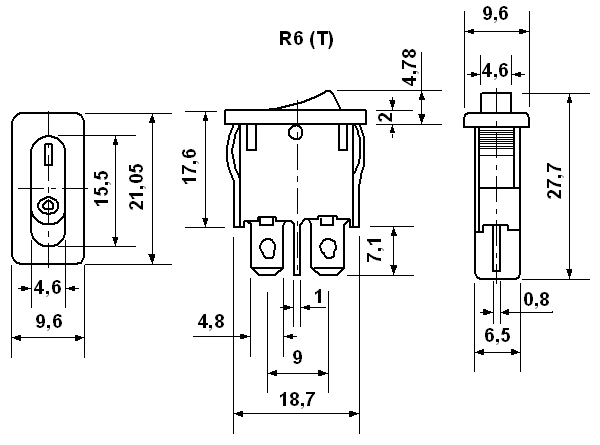

R6 серия R6 серия, R серия с подсветкой, Клавишные переключатели (ROCKER) "Мелкий", без подсветки
6A 250В перем.
МодельТип
R6SPST ON-OFF
Отверстие
в панели
6,8х19,2мм

чертеж

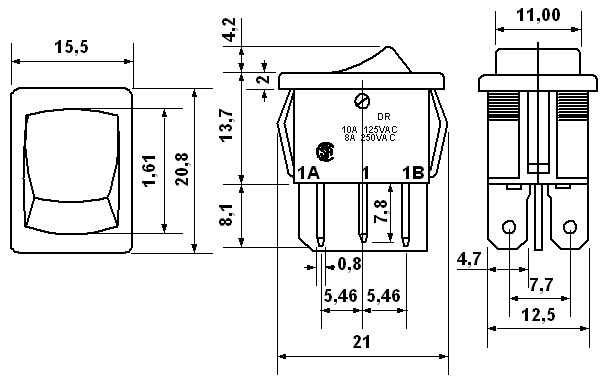

DR серия DR серия, R серия с подсветкой, Клавишные переключатели (ROCKER) "Мелкий", без подсветки
8A 250В перем.
МодельТип
DR-72DPDT ВКЛ ВКЛ
DR-32DPDT ВКЛ ВЫКЛ ВКЛ
DR-42DPDT (ВКЛ) ВЫКЛ ВКЛ
DR-62DPDT (ВКЛ) ВЫКЛ (ВКЛ)
Отверстие
в панели
13х19,2мм

чертеж

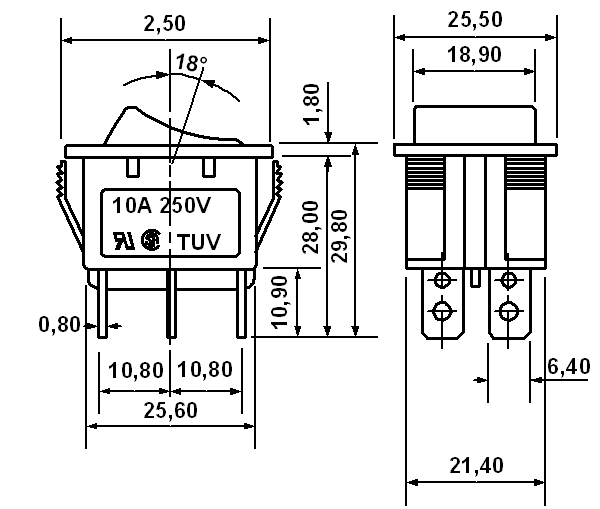

608 серия 608 серия, R серия с подсветкой, Клавишные переключатели (ROCKER) 10A 250В перем.
МодельТип
RS-608RA ( )DPST ВКЛ ВЫКЛ
RS-608RB ( )DPDT ВКЛ ВКЛ
RS-608RC ( )DPDT ВКЛ ВЫКЛ ВКЛ
RS-608RD ( )DTST (ВКЛ) ВЫКЛ
RS-608RL ( )DPST c подсветкой
RS-209RL (2)DPST с подсветкой NON UL CSA
Отверстия
в панели:
(1) 28х22мм
(2) 30х22мм

чертеж

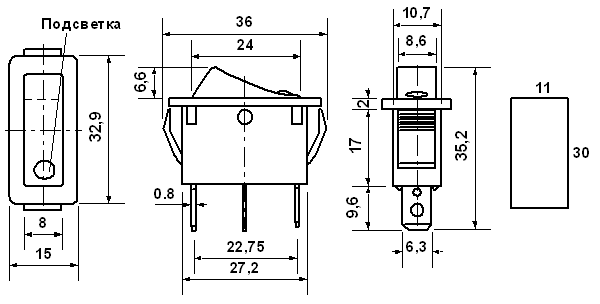

R4 серия R4 серия, R серия с подсветкой, Клавишные переключатели (ROCKER)
МодельТипПараметры
R412SPST ВКЛ ВЫКЛ10A 250V, 15A 125V перемен.
R422SPDT ВКЛ ВКЛ10A 250V, 15A 125V перемен.
R432SPDT ВКЛ ВЫКЛ ВКЛ10A 250V, 15A 125V перемен.
R442SPDT ВКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R452SPST ВЫКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R462SPDT (ВКЛ) ВЫКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R472SPST ВКЛ (ВЫКЛ)10A 250V, 15A 125V перемен.
R482SPDT ВКЛ ВЫКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R492SPST с подсветкой10A 250V, 15A 125V перемен.
R415SPST ВКЛ ВЫКЛ15A 250V, 20A 125V перемен.
R425SPDT ВКЛ ВКЛ15A 250V, 20A 125V перемен.
R435SPDT ВКЛ ВЫКЛ ВКЛ15A 250V, 20A 125V перемен.
R445SPDT ВКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R455SPST ВЫКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R465SPDT (ВКЛ) ВЫКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R475SPST ВКЛ (ВЫКЛ)15A 250V, 20A 125V перемен.
R485SPDT ВКЛ ВЫКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R495SPST с подсветкой15A 250V, 20A 125V перемен.
Отверстие
в панели
11х30мм

чертеж

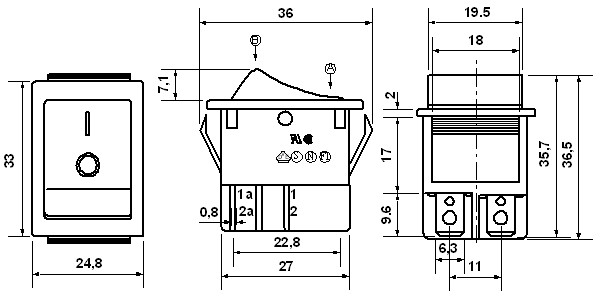

R5 серия R5 серия, R серия с подсветкой, Клавишные переключатели (ROCKER)

R серия с подсветкой, Клавишные переключатели (ROCKER)
Усиливающая
вставка
с повышенной
износоустойчивостью


Посеребренные
коромысла с
посеребренными
контактными
заклепками
МодельТипПараметры
R512DPST ВКЛ ВЫКЛ10A 250V, 15A 125V перемен.
R522DPDT ВКЛ ВКЛ10A 250V, 15A 125V перемен.
R532DPDT ВКЛ ВЫКЛ ВКЛ10A 250V, 15A 125V перемен.
R542DPDT ВКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R552DPST ВЫКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R562DPDT (ВКЛ) ВЫКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R582DPDT ВКЛ ВЫКЛ (ВКЛ)10A 250V, 15A 125V перемен.
R592DPST с подсветкой10A 250V, 15A 125V перемен.
R515DPST ВКЛ ВЫКЛ15A 250V, 20A 125V перемен.
R525DPDT ВКЛ ВКЛ15A 250V, 20A 125V перемен.
R535DPDT ВКЛ ВЫКЛ ВКЛ15A 250V, 20A 125V перемен.
R545DPDT ВКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R555DPST ВЫКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R565DPDT (ВКЛ) ВЫКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R585DPDT ВКЛ ВЫКЛ (ВКЛ)15A 250V, 20A 125V перемен.
R595DPST с подсветкой15A 250V, 20A 125V перемен.
Отверстие
в панели
22х30мм

чертеж
