Клавишные переключатели (ROCKER)

R19A серия: силовые клавишные переключатели

Спецификация:

Параметры: 2A 250 В и 6A 250 В (стандартные), 8A 250В перем.
Механический ресурс: > 50 000 циклов
Электрический ресурс: > 25 000 циклов
Сопротивление контактов: < 20 мОм
Сопротивление изоляции: > 1000 МОм
Диэлектрическая стойкость: > 1500 В в течение 1 мин.
Контактный зазор: > 3 мм

Материалы:

Корпус: нейлон 66
Клавиша: ПВХ или нейлон
Поверхность контактов: серебряный сплав
Подсветка: светодиодная
Выводы: медь, покрытая серебром

Защитный колпачок
Размеры отверстий в панели
Электрическая схема

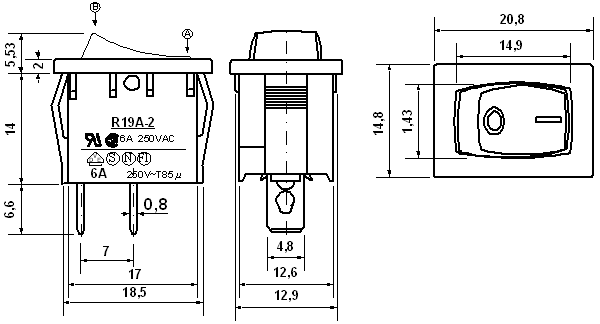

R19A-12BBBT R19A-12BBBT, R19A серия, Клавишные переключатели (ROCKER) чертеж
R19A-22BBOSP R19A-22BBOSP, R19A серия, Клавишные переключатели (ROCKER) чертеж

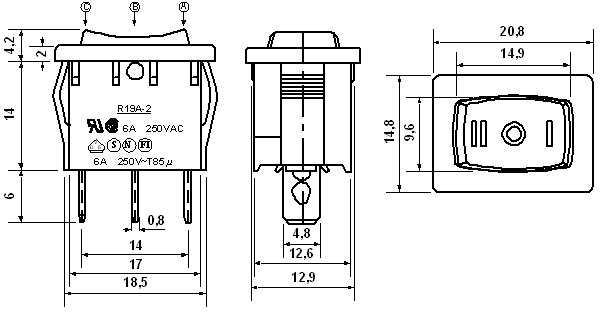

R19A-32BBET R19A-32BBET, R19A серия, Клавишные переключатели (ROCKER) чертеж

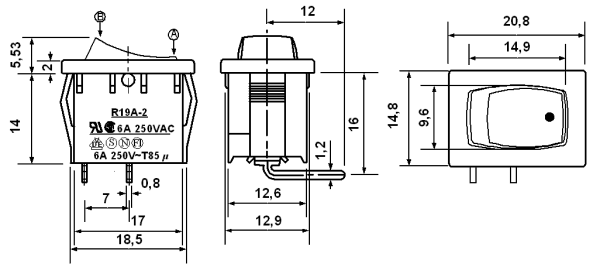

R19A-12BBARR R19A-12BBARR, R19A серия, Клавишные переключатели (ROCKER) чертеж

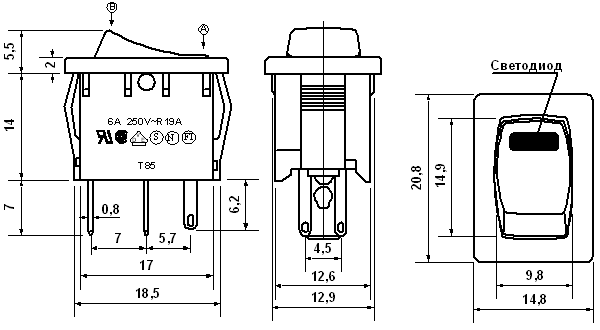

R19A-02IBBORT
(с подсветкой)
R19A-02IBBORT (с подсветкой), R19A серия, Клавишные переключатели (ROCKER) чертеж

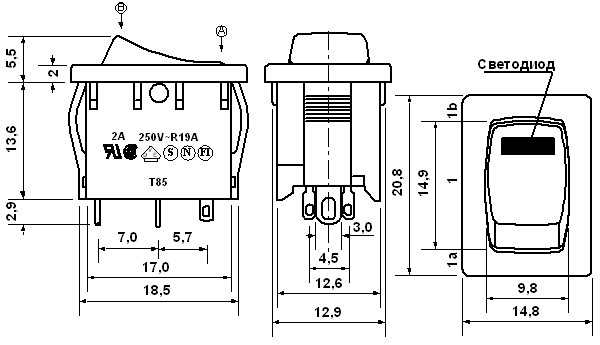

R19A-00IBBOSR
(с подсветкой)
R19A-00IBBOSR (с подсветкой), R19A серия, Клавишные переключатели (ROCKER) чертеж
Система обозначений:

R19A-0 + 0 + I + B + B + 0 + S + R
1   2   3   4   5   6   7   8

1 Модель:
МодельФункции
R19A-0ВКЛ ВЫКЛ
с подсветкой
0I2I5I
R19A-1ВКЛ ВЫКЛ025
R19A-2ВКЛ ВКЛ025
R19A-3ВКЛ ВЫКЛ ВКЛ025
R19A-4ВКЛ (ВКЛ)025
R19A-5ВЫКЛ (ВКЛ)025
R19A-6(ВКЛ) ВЫКЛ (ВКЛ)025
R19A-7ВКЛ (ВЫКЛ)025
R19A-8ВКЛ ВЫКЛ (ВКЛ)025
2 Параметры:
0 = 2А 250В
2 = 6А 250В
3 Подсветка:
[ ] = без подсветки
I = с подсветкой
4 Цвет корпуса:
B (Black) = черный
W (White) = белый
G (Gray) = серый
5 Цвет клавиши:
B (Black) = черный
W (White) = белый
G (Gray) = серый
R (Red) = красный
Y (Yellow) = желтый
GN (Green) = зеленый
6 Маркировка клавиши:
7 Тип контактов:
Т
W (основание из нейлона)
S (основание из фенола)
P
R (RR, RL)
8 Особенности:
[ ]: без светодиода
R: красный светодиод для R19A-10
Y: желтый светодиод для R19A-10
GN: зеленый светодиод для R19A-10
P: клавиша типа "весло"
