Переключатели / Тактовые кнопки / С подсветкой

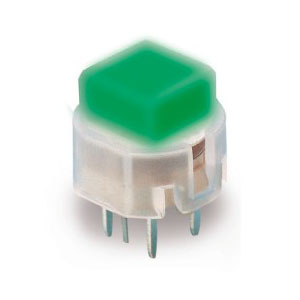

KS01-AL серия
кнопки миниатюрные с подсветкой

Illuminated Tact Switches



Параметры 10 мА 12 В DC
Сопротивление изоляции 100 МОм (мин. при 500 В DC)
Диэлектрическая стойкость 250 В AC (50/60 Гц в течение 1 мин)
Сопротивление контактов 30 мОм (макс.)
Ресурс 100000 циклов (мин.)
Рабочая температура -20°C...+60°C
Усилие нажатия V: 130±50гс
M: 250±50гс


Характеристики светодиодов

Цвет VR IF Рекомендуемый
рабочий ток
VF
Nom Max
Красный DC 5В 20 мА 20 мА 1,7 В 2,4 В
Зелёный DC 5В 20 мА 20 мА 1,9 В 2,4 В
Жёлтый DC 5В 20 мА 20 мА 1,9 В 2,4 В
Синий DC 5В 20 мА 20 мА 3,0 В 3,6 В
Белый DC 5В 20 мА 20 мА 3,0 В 3,6 В
KS01 -     -
    1 2   3 4 5 6

1 Тип
кнопки
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches
2 Сила
нажатия
V 130±50гс
M 250±50гс
3 Цвет
светодиода
1 красный
2 жёлтый
3 зелёный
4 синий
5 белый
6 чистый зелёный
12 красный / жёлтый
13 красный / зелёный
23 жёлтый / зелёный
4 Яркость
светодиода
- стандартная
C высокая
5 Покрытие
толкателя
1 матовое серебрение
2 яркое серебрение
3 золочение
4 белый
5 черный
6 красный
7 матовый черный
8 небесно-голубой
9 вороненый черный
6 Символ
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches



Illuminated Tact Switches
