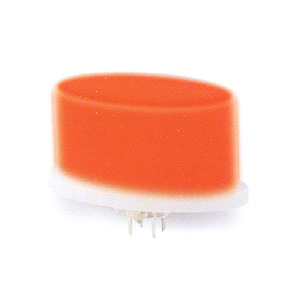

KS01-EL1 серия
кнопки миниатюрные с подсветкой
|
| Параметры |
10 мА 12 В DC |
| Сопротивление изоляции |
100 МОм (мин. при 500 В DC) |
| Диэлектрическая стойкость |
250 В AC (50/60 Гц в течение 1 мин) |
| Сопротивление контактов |
30 мОм (макс.) |
| Ресурс |
100000 циклов (мин.) |
| Рабочая температура |
-20°C...+60°C |
| Усилие нажатия |
V: 130±50гс
M: 250±50гс |
Характеристики светодиодов
| Цвет |
VR |
IF |
Рекомендуемый
рабочий ток |
VF |
| Nom |
Max |
| Красный |
DC 5В |
20 мА |
20 мА |
1,7 В |
2,4 В |
| Зелёный |
DC 5В |
20 мА |
20 мА |
1,9 В |
2,4 В |
| Жёлтый |
DC 5В |
20 мА |
20 мА |
1,9 В |
2,4 В |
| Синий |
DC 5В |
20 мА |
20 мА |
3,0 В |
3,6 В |
| Белый |
DC 5В |
20 мА |
20 мА |
3,0 В |
3,6 В |
|
| 1 |
Тип
кнопки |
|
| 2 |
Сила
нажатия |
V 130±50гс
M 250±50гс |
| 3 |
Цвет
светодиода |
1 красный
2 жёлтый
3 зелёный
4 синий
5 белый
6 чистый зелёный
12 красный / жёлтый
13 красный / зелёный
23 жёлтый / зелёный
- без подсветки |
| 4 |
Яркость
светодиода |
- стандартная
C высокая |
| 5 |
Покрытие
толкателя |
1 матовое серебрение
2 яркое серебрение
3 золочение
4 белый
5 черный
6 красный
7 матовый черный
8 небесно-голубой
9 вороненый черный |
| 6 |
Символ |
|
|
|
|
|
|
