| Рычажные переключатели (TOGGLE) |
1A серия
Спецификация:
12,8 x 6,9 x 28,5мм, шаг выводов= 4,7мм
Параметры контактов:
G: посеребренные, 5A 120В перем., 2А 250В перем.
R: позолоченные, 0,4VA, 20В пост. макс.
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: <10 мОм начальное при 2-4 В пост.
100 мА для посеребренных и позолоченных покрытий
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1000В
Рабочая температура: от -30°С до 85°С
Материалы:
Корпус и втулка: нейлон, пламезащищенный, термостойкий (UL 94V-0)
Ручка: хромированная медь, внутреннее O-кольцо с самоблокировкой
Основание: луженая бронза
Контакты/выводы: серебро или позолоченная медь
|
Гайка:
|
Стопорное кольцо:
|
Стопорная шайба:
|
|
|
|
|
|

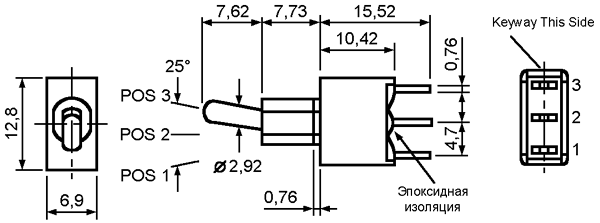

1AS1T2B4M2QE
|
 |
SPDT
| Марка | Тип |
 |
 |
 |
| 1AS1 | ВКЛ | | ВКЛ |
| 1AS2 | ВКЛ | | (ВКЛ) |
| 1AS3 | ВКЛ | ВЫКЛ | ВКЛ |
| 1AS4 | (ВКЛ) | ВЫКЛ | (ВКЛ) |
| 1AS5 | ВКЛ | ВЫКЛ | (ВКЛ) |
| Контакты | 2-3 | OPEN | 2-1 |
|
чертеж
|
|
|

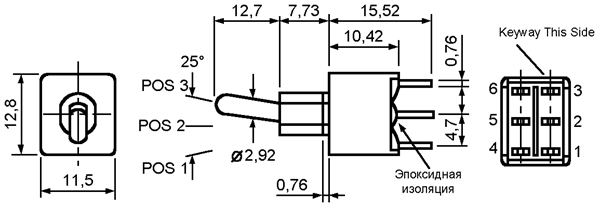

1AD1T1B4M2QE
|
 |
DPDT
| Марка | Тип |
|
|
|
| 1AD1 | ВКЛ | | ВКЛ |
| 1AD2 | ВКЛ | | (ВКЛ) |
| 1AD3 | ВКЛ | ВЫКЛ | ВКЛ |
| 1AD4 | (ВКЛ) | ВЫКЛ | (ВКЛ) |
| 1AD5 | ВКЛ | ВЫКЛ | (ВКЛ) |
| 1AD6 | ВКЛ | ВКЛ | (ВКЛ) |
| Контакты | 2-3,
5-6 | OPEN | 2-1,
5-4 |
|
чертеж
|
|
|

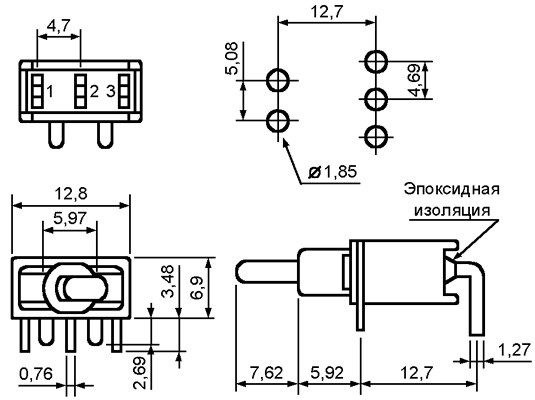

1AS1T2B4M6RE
|
 |
SPDT
|
чертеж
|
|
|

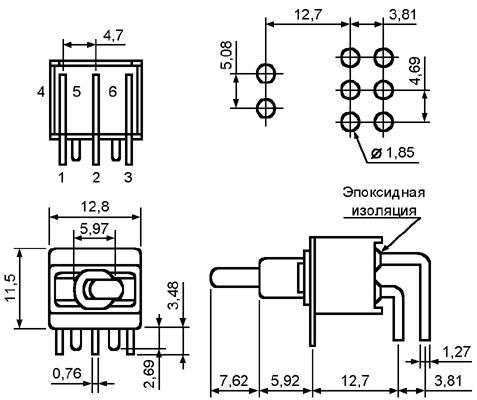

1AD1T2B4M6RE
|
 |
DPDT
|
чертеж
|
|
|

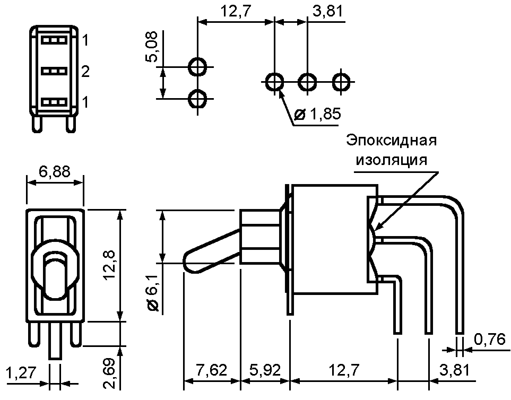

1AS1T2B4M7RE
|
 |
SPDT
|
чертеж
|
|
|

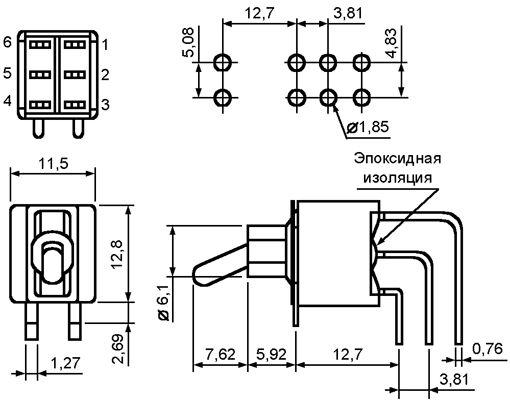

1AD1T2B4M7RE
|
 |
DPDT
|
чертеж
|
|
|

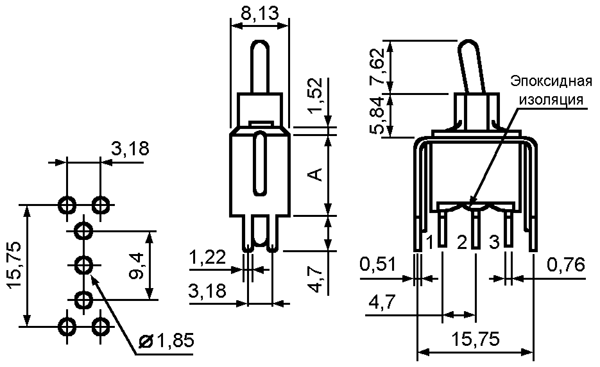

1AS2T2B4VS2RE
|
 |
SPDT
| Модель | "А", мм |
| VS2 | 11,68 |
| VS3 | 16,00 |
|
чертеж
|
|
|

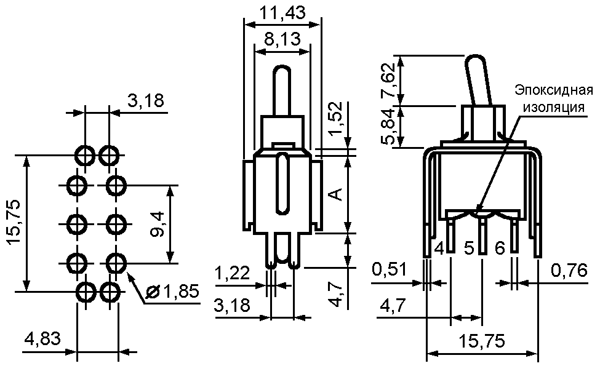

1AD1T2B4VS3RE
|
 |
DPDT
| Модель | "А", мм |
| VS2 | 11,68 |
| VS3 | 16,00 |
|
чертеж
|
|
Система обозначений:
| 1AS1 |
+ |
T1 |
+ |
B1 |
+ |
M1 |
+ |
Q |
+ |
E |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Модель |
| 2 |
Рычаги: |
|
| 3 |
Втулка: |
|
| 4 |
Тип контактов: |
M1:
M2:
M6
M7
VS2
VS3
|
| 5 |
Контакты и клеммы: |
Q:
Неподвижные выводы:
серебро, серебряное покрытие
Подвижные контакты:
медь, покрытая серебром
Параметры:
3A при 120В перем.
или 28В пост.;
1,5A при 250В перем.
R:
Неподвижные выводы:
медь с золочением
поверх никелерования
Подвижные контакты:
медь с золочением
поверх никелерования
Параметры:
0,4A (макс.)
при 20В (перем. или пост.)
|
| 6 |
Изоляция: |
|
E: эпоксидная
|
|
|
|
|
|
|
