Спецификация:
8,1 x 5 x 23,5мм, шаг выводов=2,54мм
Параметры контактов:
G: посеребренные, 3A 120В перем., 28В пост., 1А 250В перем.
R: позолоченные, 0,4VA, 20В пост. макс.
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: <20 мОм начальное при 2-4 В пост.
100 мА для посеребренных и позолоченных покрытий
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1000В RMS @ sea level
Рабочая температура: от -30°С до 85°С
Материалы:
Корпус и втулка: нейлон, пламезащищенный, термостойкий (UL 94V-0)
Ручка: хромированная медь, внутреннее O-кольцо с самоблокировкой
Основание: луженая бронза
Контакты/выводы: серебро или позолоченная медь
|
|

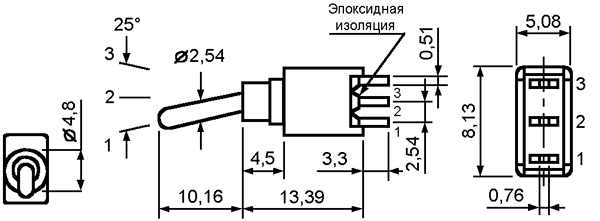

2AS1T1A1M2QE
|
 |
SPDT
| Марка | Тип |
 |
 |
 |
| 2AS1 | ВКЛ | | ВКЛ |
| 2AS2 | ВКЛ | | (ВКЛ) |
| 2AS3 | ВКЛ | ВЫКЛ | ВКЛ |
| 2AS4 | (ВКЛ) | ВЫКЛ | (ВКЛ) |
| 2AS5 | ВКЛ | ВЫКЛ | (ВКЛ) |
| Контакты | 2-3 | OPEN | 2-1 |
|
чертеж
|
|
|

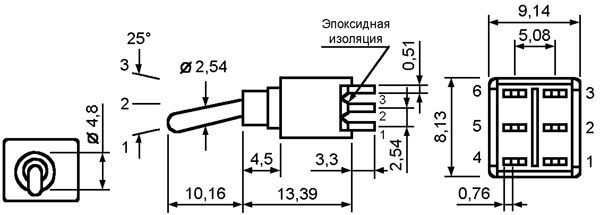

2AD1T1A2M2RE
|
 |
DPDT
| Марка | Тип |
|
|
|
| 2AD1 | ВКЛ | | ВКЛ |
| 2AD2 | ВКЛ | | (ВКЛ) |
| 2AD3 | ВКЛ | ВЫКЛ | ВКЛ |
| Контакты | 2-3,
5-6 | OPEN | 2-1,
5-4 |
|
чертеж
|
|
|

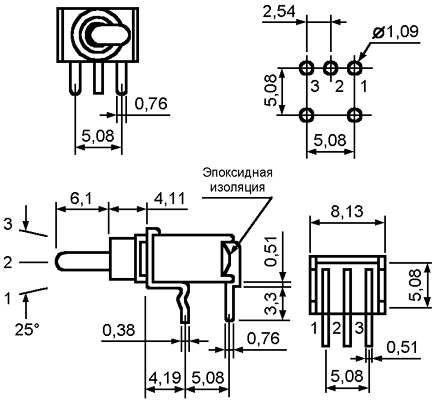

2AS1T2A1M6RE
|
 |
SPDT
M6N (изогнутый контакт)
|
чертеж
|
|
|

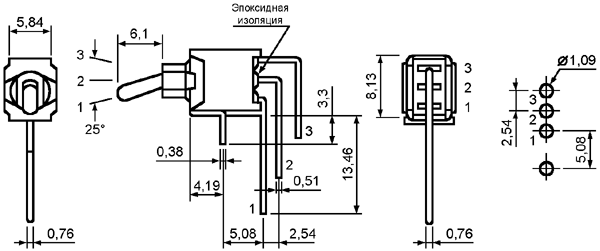

2AS3T2A1M7RE
|
 |
SPDT
|
чертеж
|
|
|

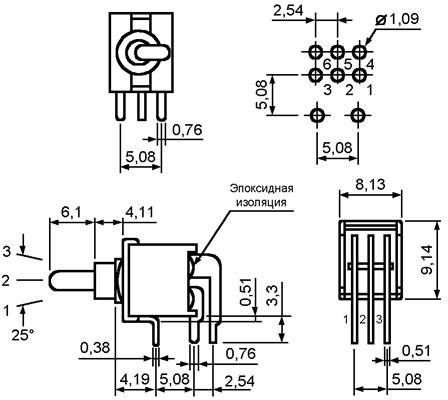

2AD1T1A1M6RE
|
 |
DPDT
|
чертеж
|
|
|

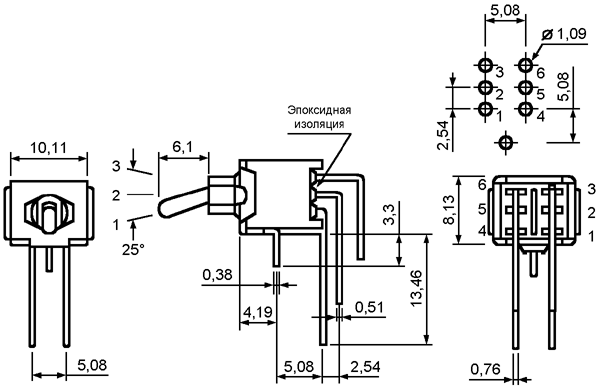

2AD1T2A1M7RE
|
 |
DPDT
|
чертеж
|
|
|

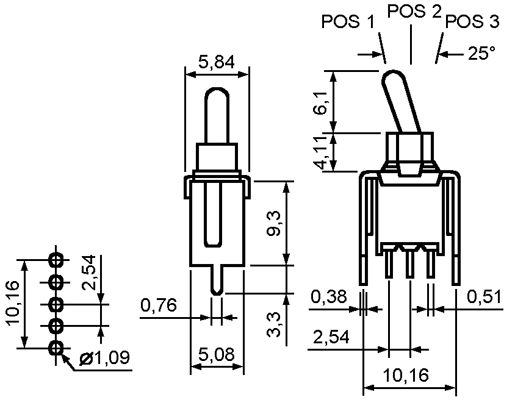

2AS1T1A1VS2RE
|
 |
SPDT
|
чертеж
|
|
|

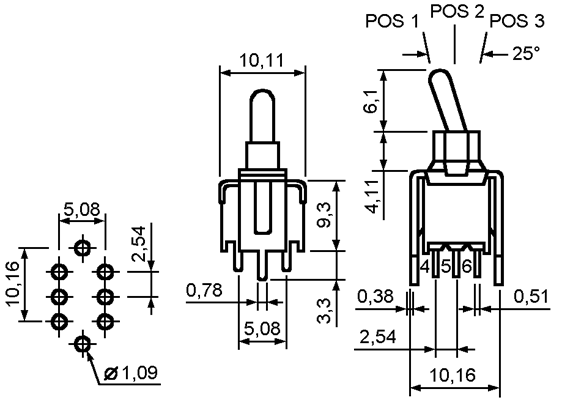

2AD1T1A1VS2RE
|
 |
DPDT
|
чертеж
|
|
|

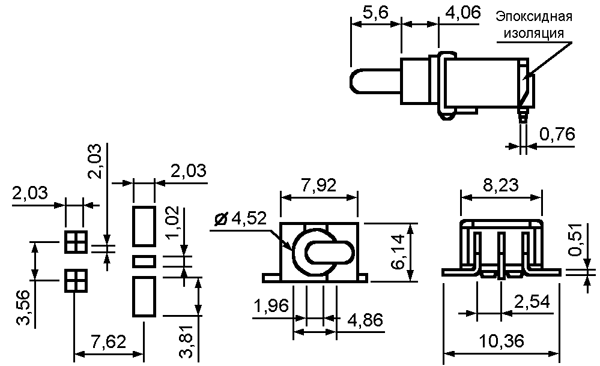

2BS1T2AMTRE
|
 |
SPDT
|
чертеж
|
|
Система обозначений:
| 2AS1 |
+ |
T1 |
+ |
A1 |
+ |
M2 |
+ |
Q |
+ |
E |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Модель |
| 2 |
Рычаги: |
T1: 10,16 мм
T2: 6,10 мм
T3: 8,13 мм
T4: 13,97 мм
|
| 3 |
Втулка: |
A1: SPDT
A2: DPDT
|
| 4 |
Тип контактов: |
M2
M6
M6N:
M7
VS2
|
| 5 |
Контакты и клеммы: |
Q: посеребренные,
3A 120В, 1A 250В;
R: позолоченные,
0,4VA 20V пост.
|
| 6 |
Изоляция: |
|
E: эпоксидная
|
|
