Рычажные переключатели (TOGGLE)

E80-T серия

Система обозначений:

(B)

NE8019L   - T     N     Q - T2 - 2 -
1 2   3 4   5     6   7   8   9

1 Тип
Horizon
Right
Angle
Vertical
Right
Angle
Switches
Function
NE8019 NE8019L SP ВКЛ - ВКЛ
NE8019A NE8019LA SP ВКЛ - (ВКЛ)
NE8020 NE8020L SP ВКЛ - ВЫКЛ - ВКЛ
NE8020A NE8020LA SP (ВКЛ) - ВЫКЛ - (ВКЛ)
NE8020B NE8020LB SP ВКЛ - ВЫКЛ - (ВКЛ)
NE8021 NE8021L DP ВКЛ - ВКЛ
NE8021A NE8021LA DP ВКЛ - (ВКЛ)
NE8022 NE8022L DP ВКЛ - ВЫКЛ - ВКЛ
NE8022A NE8022LA DP (ВКЛ) - ВЫКЛ - (ВКЛ)
NE8022B NE8022LB DP ВКЛ - ВЫКЛ - (ВКЛ)
2 3 way
position
switches
NE822 NE822L DP ВКЛ - ВКЛ - ВКЛ
3 Actuator
S 12.43
T 7.30
4 Esd
protection
actuator
P1 (черный) 12.43
P11 (белый) 12.43
P19 (серебристый) 12.43
P2 (черный) 7.30
P21 (белый) 7.30
P29 (серебристый) 7.30
5 Втулка
N (std. ) non-thd. 6.15

6 Contact
Material
Q серебрение
R золочение
G золочение поверх серебрения
K лужение
7 Actuator
Cap
(none)
T1 10.58
(for actuator S)
T2 7.56
(for actuator T)
8 Cap color
0 прозрачный
1 белый
2 черный
3 красный
4 желтый
5 синий
6 зеленый
7 оранжевый
9 RoHS code H = RoHS Compliant

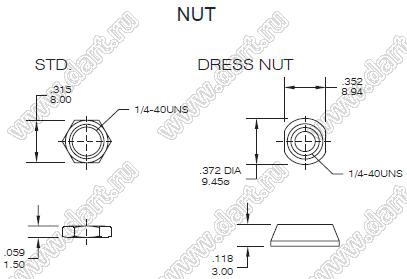

The hardware of E80-T toggle switches (only for E Втулка)

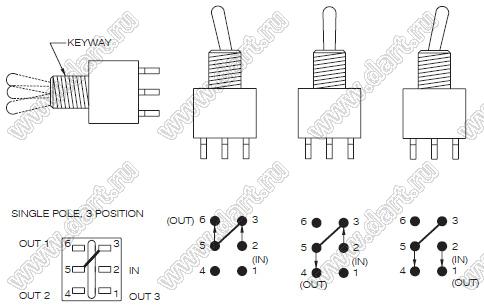

The information of 3-way toggle switches
E80-T серия, Рычажные переключатели (TOGGLE)
