Рычажные переключатели (TOGGLE)

ES30-T серия
Сверхминиатюрные рычажные переключатели (влагозащищенные)

ES30-T серия, Sub-Miniature Toggle Switches (washable), Рычажные переключатели (TOGGLE)
Особенности

1. Металлическая подставка
2. Возможна герметичная конструкция
3. DPDT / 2,54 mm шаг

Спецификация:

Параметры контактов: 0,4 VA max при 48 V AC или DC
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 50 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >500 МОм
Электрическая прочность диэлектрика: 500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: стеклонаполенный нейлон 4/6 (UL94V-0)
Ручка: хромированный медный сплав с внутренним уплотнительным кольцом
Контакты: фосфористая бронза, золочение поверх никелерования
Выводы: фосфористая бронза, лужение поверх никелерования
Герметизация выводов: эпоксидная смола



Система обозначений >>

C
PC (прямой)
ES30-T серия, Sub-Miniature Toggle Switches (washable), Рычажные переключатели (TOGGLE)

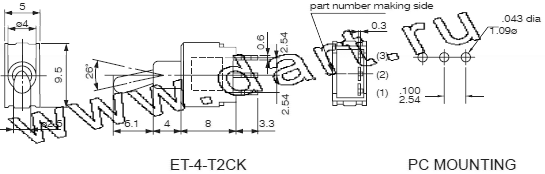

ET-4-T2CK чертеж
Марка Тип
ET-4 ВКЛ   ВКЛ
ET-4A ВКЛ ВЫКЛ ВКЛ
ET-4I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

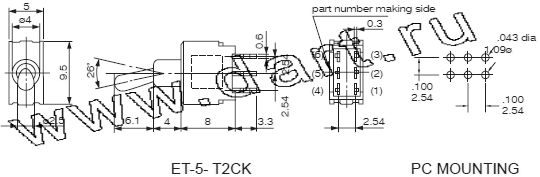

ET-5-T2CK чертеж
Марка Тип
ET-5 ВКЛ   ВКЛ
ET-5A ВКЛ ВЫКЛ ВКЛ
ET-5I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
H
(горизонтальный угловой)
ES30-T серия, Sub-Miniature Toggle Switches (washable), Рычажные переключатели (TOGGLE)

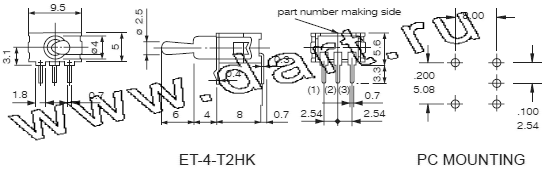

ET-4-T2HK чертеж
Марка Тип
ET-4 ВКЛ   ВКЛ
ET-4A ВКЛ ВЫКЛ ВКЛ
ET-4I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

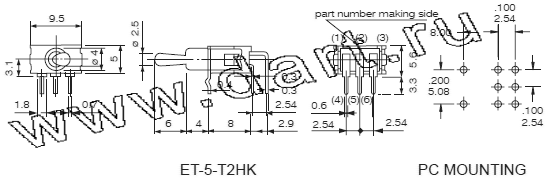

ET-5-T2HK чертеж
Марка Тип
ET-5 ВКЛ   ВКЛ
ET-5A ВКЛ ВЫКЛ ВКЛ
ET-5I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
A5S
(вертикальный с опорой)
ES30-T серия, Sub-Miniature Toggle Switches (washable), Рычажные переключатели (TOGGLE)

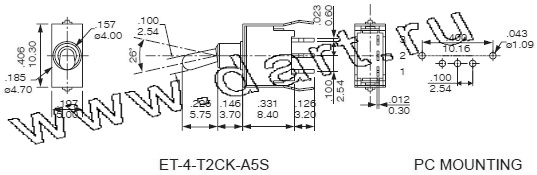

ET-4-T2CK-A5S чертеж
Марка Тип
ET-4 ВКЛ   ВКЛ
ET-4A ВКЛ ВЫКЛ ВКЛ
ET-4I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1
