Рычажные переключатели (TOGGLE)

S-100, TS-4, TS-5 серии

Спецификация:

S-100: 6A 120V, 3A 250V
Параметры контактов:
   3A с резистивной нагрузкой при 120В перем. или 28В пост.
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов:
   <20 мОм начальное при 2-4 В постоян. 100 мА для посеребренных и
   позолоченных покрытий
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1000В
Рабочая температура: от -30°С до 130°С

Материалы:

Корпус: дуалифиталат (DAP)
Рычаг: никелированная медь
Втулка: никелированная медь
Кожух: нержавеющая сталь
Основание выводов: анодированная бронза
Контакты: серебряные, посеребренные или позолоченные
Центральные контакты и выводы:
   медные, посеребренные или позолоченные

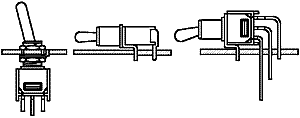

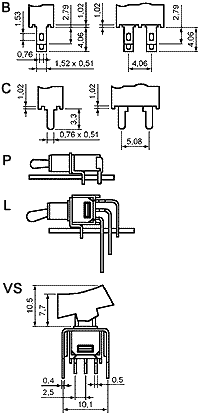

Виды крепления переключателей:
S-100, TS-4, TS-5 серии, Рычажные переключатели (TOGGLE)



S-100 S-100, Рычажные переключатели (TOGGLE) 1.3PIN
6А 120В, 3А 250В

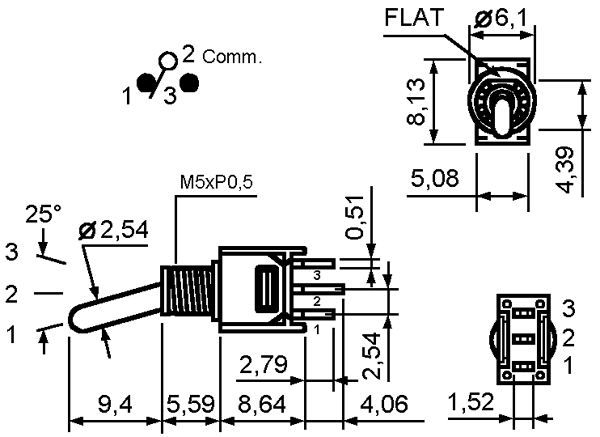

TS-41BSTQ
S-100
TS-41BSTQ, Рычажные переключатели (TOGGLE) SPDT

МодельТип
TS-40ВКЛ ВЫКЛ
TS-41ВКЛ ВКЛ
TS-42ВКЛ (ВКЛ)
TS-43ВКЛВЫКЛВКЛ
Контакты2-3OPEN2-1
чертеж

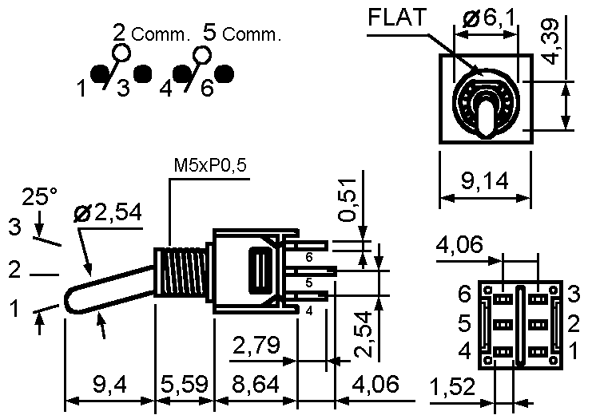

TS-51BSTQ TS-51BSTQ, Рычажные переключатели (TOGGLE) DPDT

МодельТип
TS-50ВКЛ ВЫКЛ
TS-51ВКЛ ВКЛ
TS-52ВКЛ (ВКЛ)
TS-53ВКЛВЫКЛВКЛ
Контакты2-3,
5-6
OPEN2-1,
5-4
чертеж

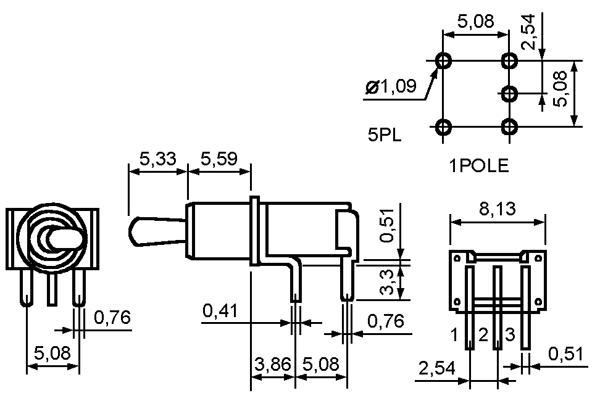

TS-41P TS-41P, Рычажные переключатели (TOGGLE) SPDT чертеж

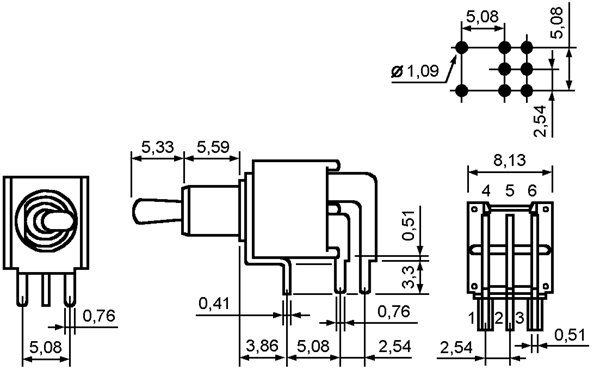

TS-51P TS-51P, Рычажные переключатели (TOGGLE) DPDT чертеж

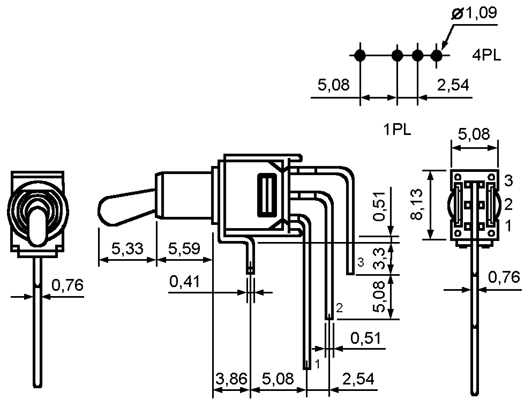

TS-41L TS-41L, Рычажные переключатели (TOGGLE) SPDT чертеж

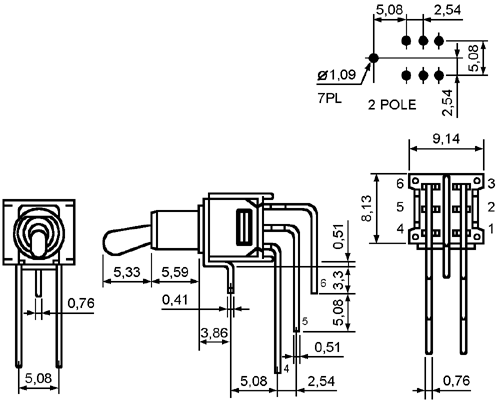

TS-51L TS-51L, Рычажные переключатели (TOGGLE) DPDT чертеж

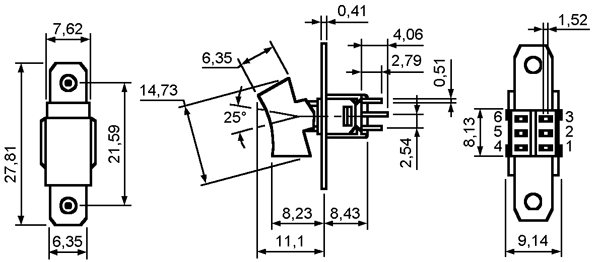

TS-51BRNQNK TS-51BRNQNK, Рычажные переключатели (TOGGLE) DPDT чертеж

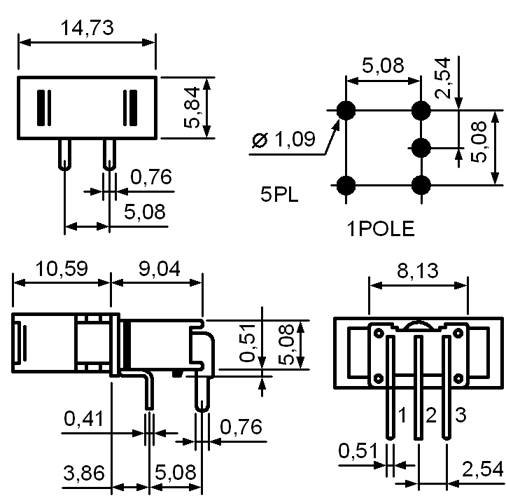

TS-41BRNQNK TS-41BRNQNK, Рычажные переключатели (TOGGLE) SPDT
с кронштейном под винты
чертеж

TS-41PR TS-41PR, Рычажные переключатели (TOGGLE) SPDT чертеж

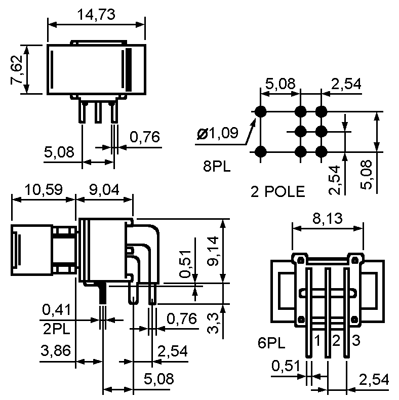

TS-51PR TS-51PR, Рычажные переключатели (TOGGLE) DPDT чертеж

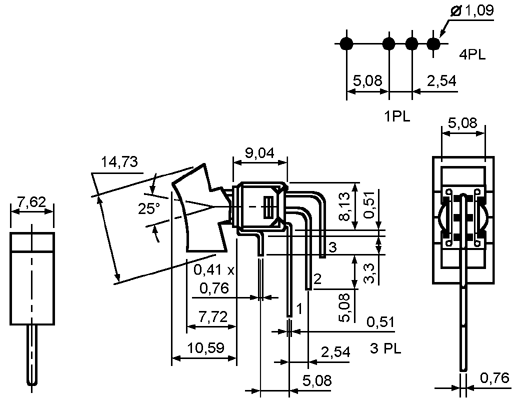

TS-41LR TS-41LR, Рычажные переключатели (TOGGLE) SPDT чертеж

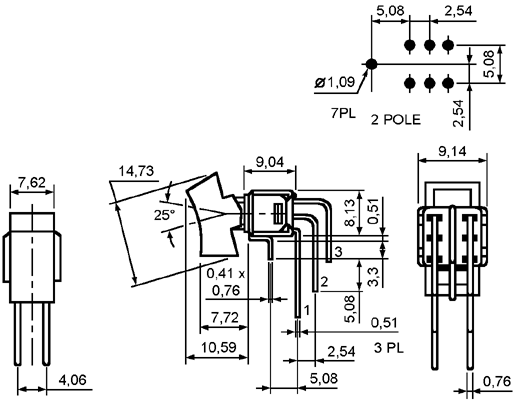

TS-51LR TS-51LR, Рычажные переключатели (TOGGLE) SPDT чертеж

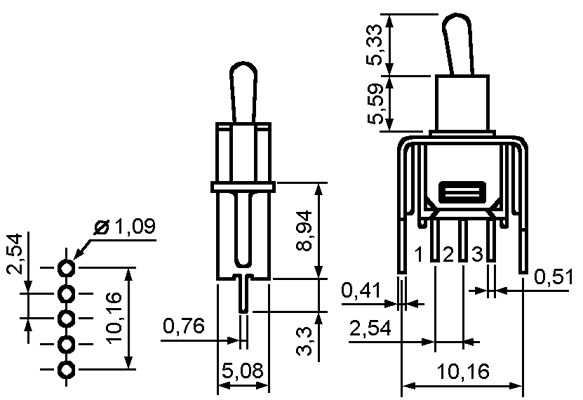

TS-41VSS TS-41VSS, Рычажные переключатели (TOGGLE) SPDT чертеж
TS-41CTNQ TS-41CTNQ, Рычажные переключатели (TOGGLE) SPDT
без скобы крепления
в печатную плату
чертеж

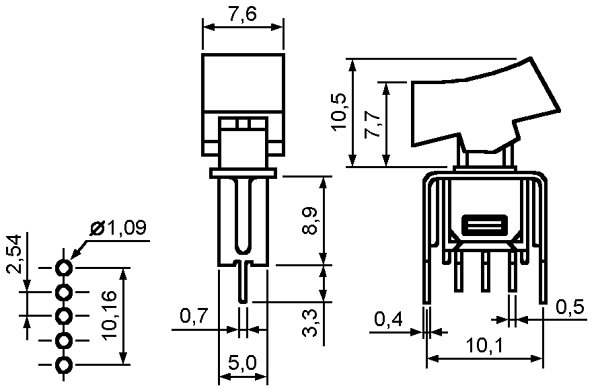

TS-41VSR TS-41VSR, Рычажные переключатели (TOGGLE) SPDT чертеж
Система обозначений:

TS-41 + B + S + T + Q + N + [ ] + [ ]
1   2   3   4   5   6   7   8

1 Модель
2 Тип контактов:
3 Рычаги:
4 Втулка:
T: с резьбой
N: без резьбы
5 Контакты и клеммы:
Q: серебро
   Боковые контакты:
      серебро, серебряное покрытие
   Центральные контакты и все выводы:
      медь, покрытая серебром
   Параметры:
   3A при 120В перем. или 28В пост.;
   1,5A при 250В перем.
R: медь с золочением поверх
   никелерования
   Параметры: 0,4A (макс.) при 20В пост.
6 Эпоксидная изоляция:
Y: есть
N: нет
7 Кронштейн:
[ ]: без кронштейна
K: кронштейн под винты
8 Изогнутый контакт:
[ ]: нет
S: есть
