Рычажные переключатели (TOGGLE)

T серия

Спецификация:

Напряжение на контактах:
   5A при активной нагрузке при 120В перем. или 28В пост.
Электрический ресурс: 50 000 циклов при полной нагрузке
Сопротивление контактов:
   10 мОм макс. начальное при падении напряжения 2...4В пост.;
   и 100 мА для контактов серебряных и золотых покрытий
Сопротивление изоляции: 1000 МОм (мин.)
Диэлектрическая стойкость: 1000В при нормальной влажности
Рабочая температура: -30°С до 130°С

Материалы:

Корпус: диаммонийфосфат и нерж. сталь
Рычаги: хром и никелировка
Втулка: никелерованная
Основание: нерж. сталь
Боковые контакты: серебро, серебряное покрытие или позолота
Боковые выводы: медь, серебряное покрытие или позолота
Центральные контакты и выводы:
медь, серебряное покрытие или позолота


Виды крепления переключателей:
T серия, Рычажные переключатели (TOGGLE)



T1000
Seal Cap
Изоляционный колпачок

чертеж

T1000
Color Cap
Цветной колпачок

Система обозначений:

T 1011 + B + S + T + Q + N + K + B
  1   2   3   4   5   6   7   8

1 Модель
2 Тип контактов:
3 Рычаги:
4 Втулка:
T: с резьбой
N: без резьбы
5 Контакты и клеммы:
Q: серебряное покрытие
R: медь с золочением поверх никелерования
    Параметры 0,4VA (макс.) @ 20V пост.
6 Эпоксидная изоляция:
Y: есть
N: нет
7 Кронштейн:
[ ]: без кронштейна
K: кронштейн под винты
8 Цвет рычага:
B (черный): черный
R (красный): красный
Y (желтый): желтый
BU (синий): синий

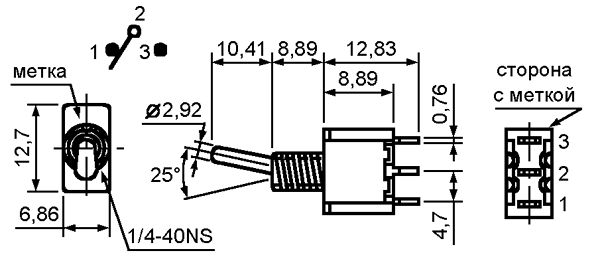

T1011BSTQ T1011BSTQ, T серия, Рычажные переключатели (TOGGLE) SPDT

МаркаТип
1010ВКЛ ВЫКЛ
1011ВКЛ ВКЛ
1012ВКЛ (ВКЛ)
1013ВКЛВЫКЛВКЛ
1014(ВКЛ)ВЫКЛ(ВКЛ)
1015ВКЛВЫКЛ(ВКЛ)
Контакты2-3OPEN2-1
чертеж

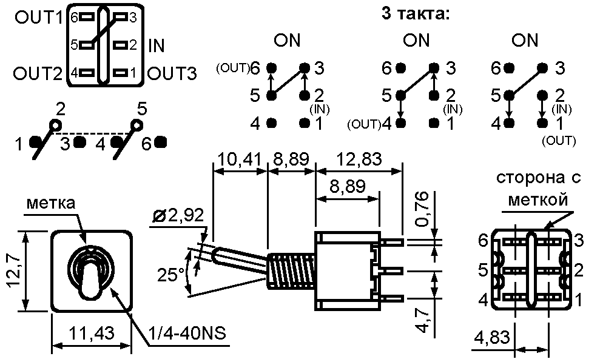

T1021BSTQ T1021BSTQ, T серия, Рычажные переключатели (TOGGLE) DPDT

МаркаТип
1020ВКЛ ВЫКЛ
1021ВКЛ ВКЛ
1022ВКЛ (ВКЛ)
1023ВКЛВЫКЛВКЛ
1024(ВКЛ)ВЫКЛ(ВКЛ)
1025ВКЛВЫКЛ(ВКЛ)
1026ВКЛВКЛВКЛ
Контакты2-3,
5-6
OPEN2-1,
5-4
чертеж

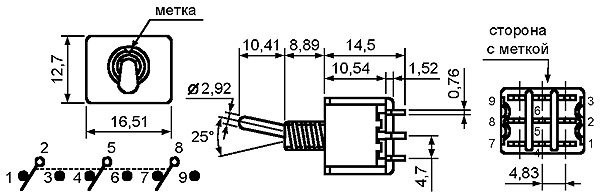

T1031BSTQ T1031BSTQ, T серия, Рычажные переключатели (TOGGLE) 3PDT

МаркаТип
1030ВКЛ ВЫКЛ
1031ВКЛ ВКЛ
1032ВКЛ (ВКЛ)
1033ВКЛВЫКЛВКЛ
1034(ВКЛ)ВЫКЛ(ВКЛ)
1035ВКЛВЫКЛ(ВКЛ)
Контакты2-3,
5-6,
8-9
OPEN2-1,
5-4,
8-7
чертеж

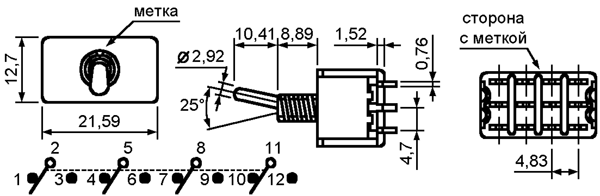

T1041BSTQ T1041BSTQ, T серия, Рычажные переключатели (TOGGLE) 4PDT

МаркаТип
1040ВКЛ ВЫКЛ
1041ВКЛ ВКЛ
1042ВКЛ (ВКЛ)
1043ВКЛВЫКЛВКЛ
1044(ВКЛ)ВЫКЛ(ВКЛ)
1045ВКЛВЫКЛ(ВКЛ)
1046ВКЛВКЛВКЛ
Контакты2-3,
5-6,
8-9,
11-12
OPEN2-1,
5-4,
8-7,
11-10
чертеж

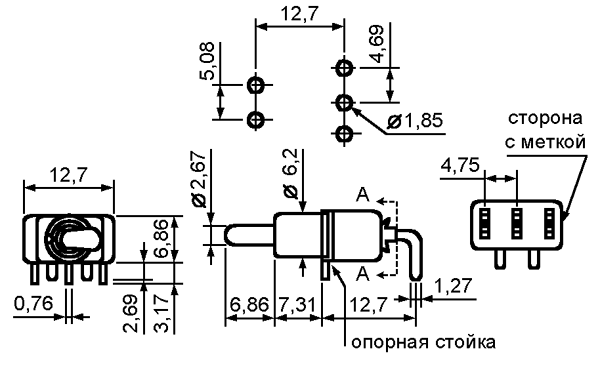

T1011PTNQ T1011PTNQ, T серия, Рычажные переключатели (TOGGLE) SPDT чертеж

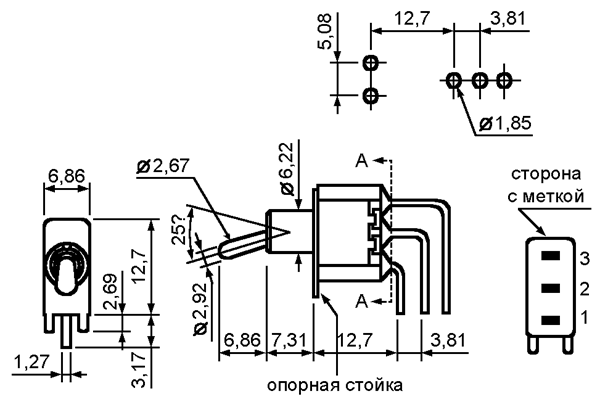

T1011LTNQ T1011LTNQ, T серия, Рычажные переключатели (TOGGLE) SPDT чертеж

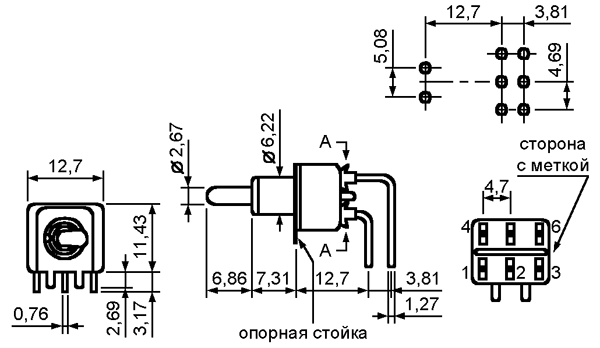

T1021PTNQ T1021PTNQ, T серия, Рычажные переключатели (TOGGLE) DPDT чертеж

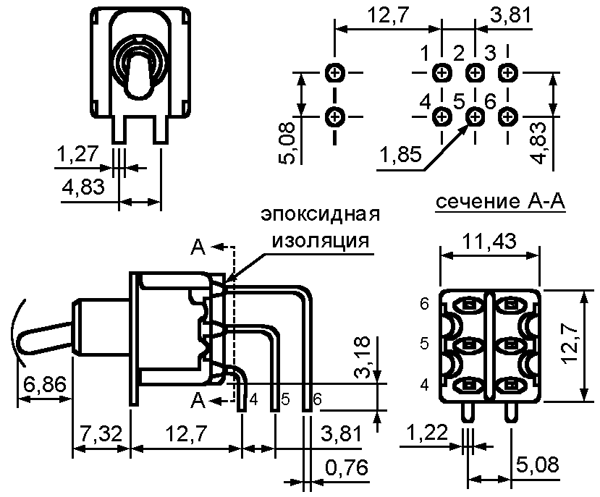

T1021LTNQ T1021LTNQ, T серия, Рычажные переключатели (TOGGLE) DPDT чертеж

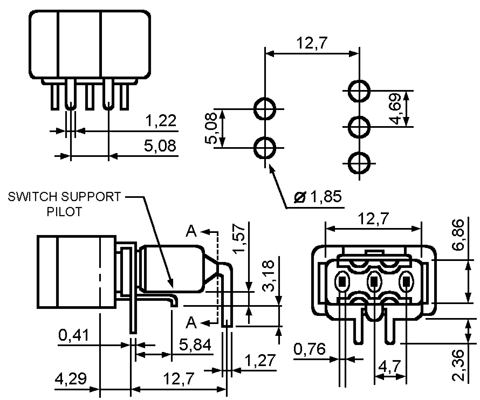

T1011PR T1011PR, T серия, Рычажные переключатели (TOGGLE) SPDT чертеж

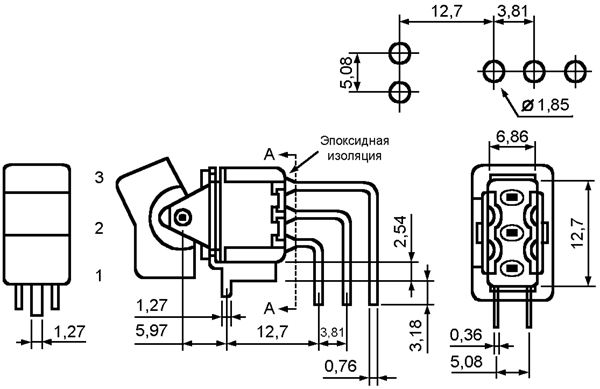

T1011LR T1011LR, T серия, Рычажные переключатели (TOGGLE) SPDT чертеж

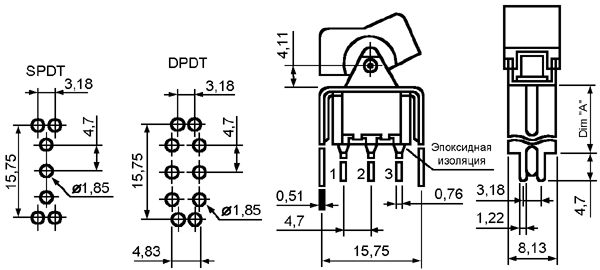

T1011VS2R T1011VS2R, T серия, Рычажные переключатели (TOGGLE) со скобой крепления
в печатную плату
чертеж

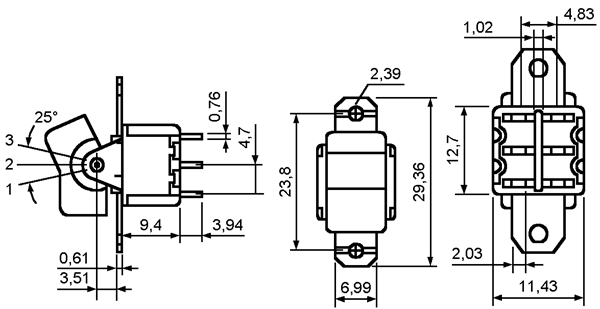

T1021BR T1021BR, T серия, Рычажные переключатели (TOGGLE) DPDT
с кронштейном под винты
чертеж

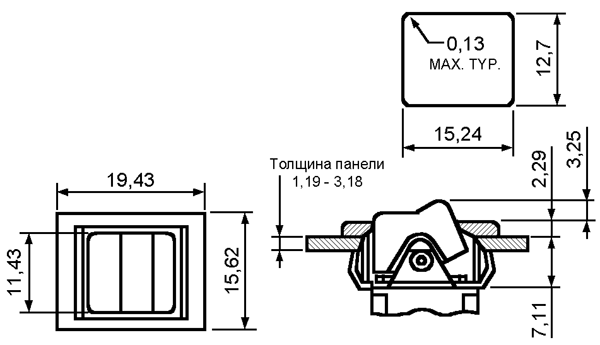

T1011BR12 T1011BR12, T серия, Рычажные переключатели (TOGGLE)   чертеж

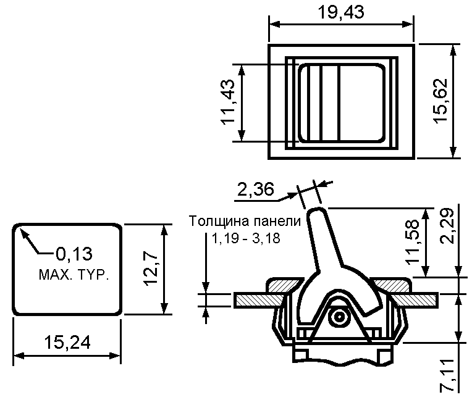

T1021BP14 T1021BP14, T серия, Рычажные переключатели (TOGGLE)   чертеж

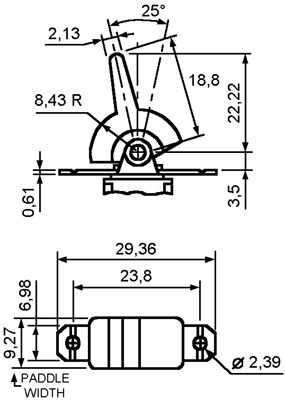

T1011BP13 T1011BP13, T серия, Рычажные переключатели (TOGGLE) с кронштейном под винты чертеж

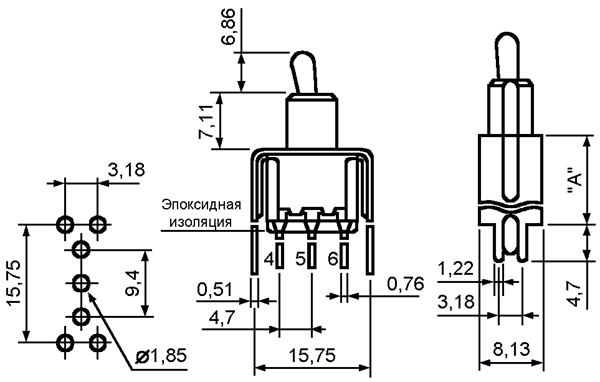

T1011VS2R T1011VS2R, T серия, Рычажные переключатели (TOGGLE)
МодельРазмеры "А", мм
VS211,68
VS316,00
чертеж
T1011CSNQ T1011CSNQ, T серия, Рычажные переключатели (TOGGLE) без скобы крепления в печатную плату
