Винтовые клеммники с шагом 5,0 мм
| | Клеммники винтовые с шагом 5,0 мм предназначены для применения внутри электронной аппаратуры.
Стандартные клеммники с винтовыми зажимами с шагом 5,0 мм, предназначены для монтажа на печатную плату.
Клеммники винтовые с шагом 5,0 мм обеспечивают быстрое подключение проводников, характеризуются высокой нагрузочной способностью.
Конструкция винтовых клеммников с шагом 5,0 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 5
Покрытие контактов: латунь луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
|
Таблица серий
3403 |

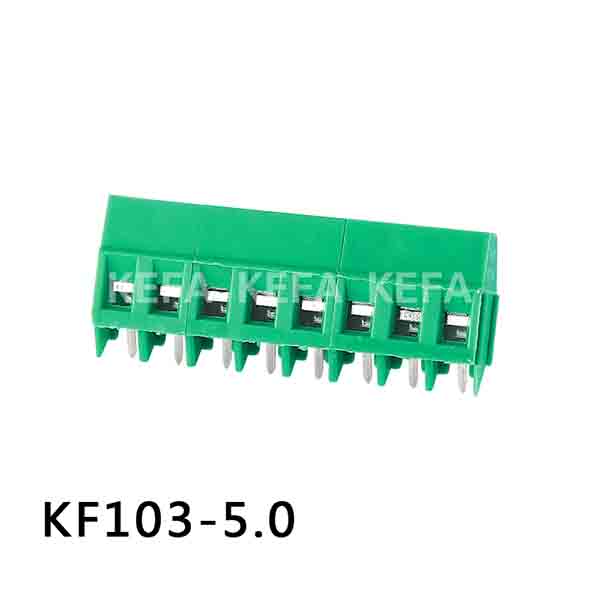

![KF103-5.0 серия](../images/kf103-5.0.jpg) |
KF103-5.0 |
однорядные, с входами проводов под углом 45 град |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-12 (2,5) |
-40...+105 |

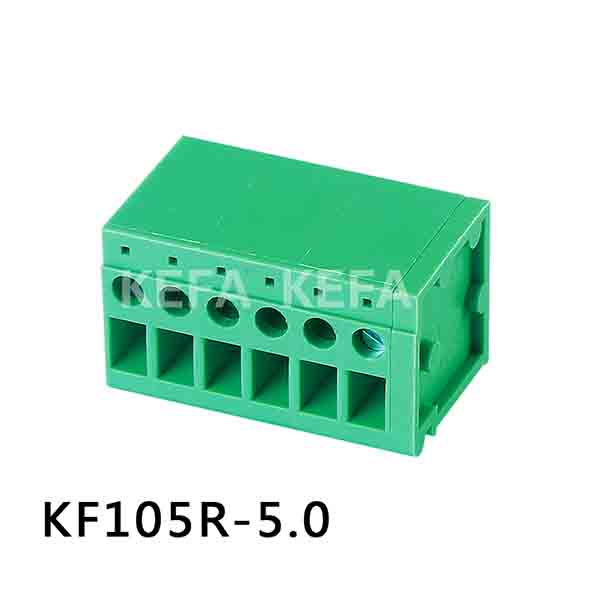

3404 |
![KF105R-5.0 серия](../images/kf105r-5.0.jpg) |
KF105R-5.0 |
однорядные, угловые |
1...xx |
M2.5, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3405 |

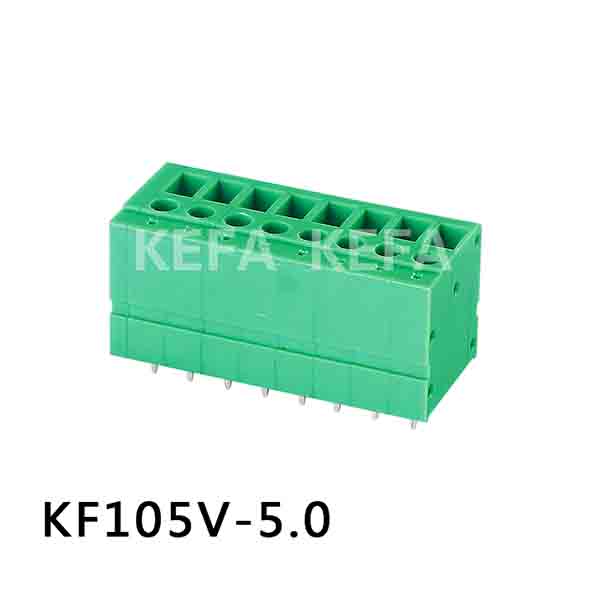

![KF105V-5.0 серия](../images/kf105v-5.0.jpg) |
KF105V-5.0 |
однорядные, прямые |
1...xx |
M2.5, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3406 |

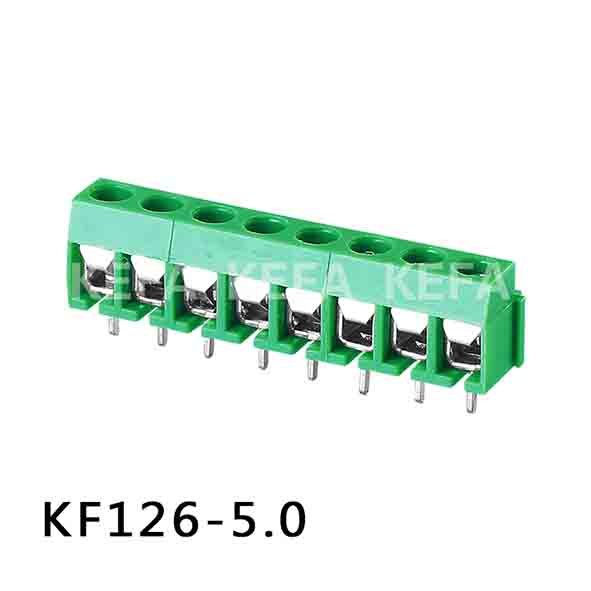

![KF126-5.0 серия](../images/kf126-5.0.jpg) |
KF126-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
250/250 |
8/18 |
26-14 (2,5) |
-40...+105 |
3407 |

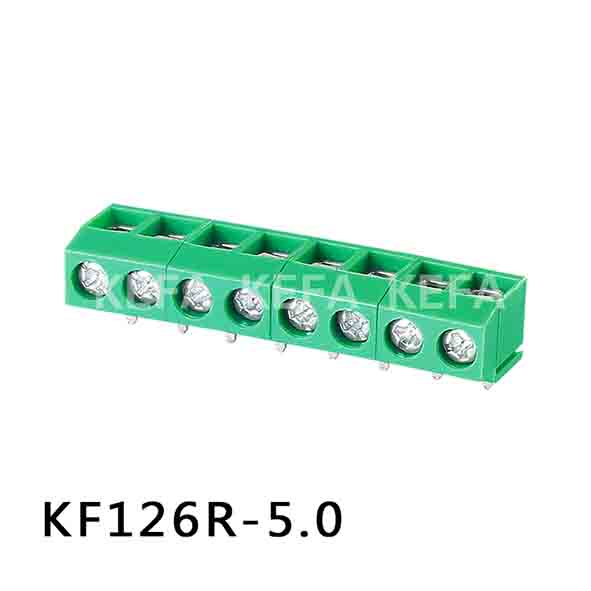

![KF126R-5.0 серия](../images/kf126r-5.0.jpg) |
KF126R-5.0 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
250/250 |
8/18 |
26-14 (2,5) |
-40...+105 |
3408 |

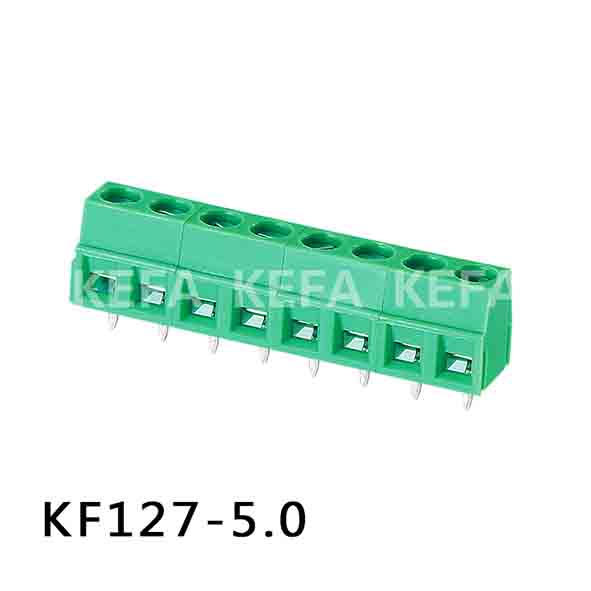

![KF127-5.0 серия](../images/kf127-5.0.jpg) |
KF127-5.0 |
однорядные |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/15 |
26-14 (1,5) |
-40...+105 |
3409 |

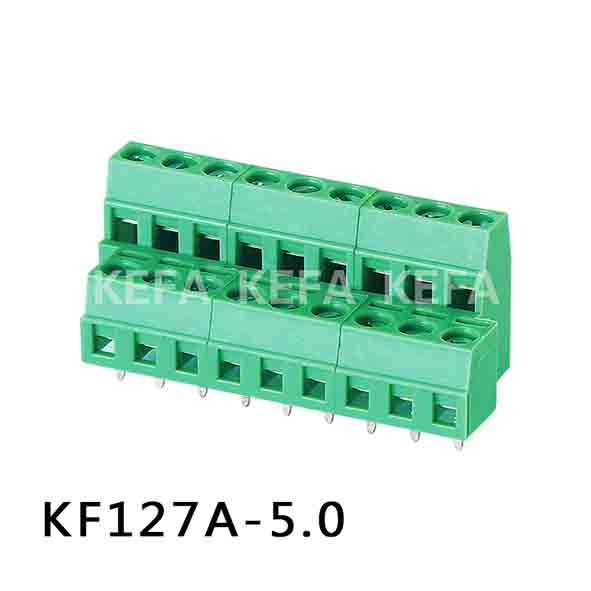

![KF127A-5.0 серия](../images/kf127a-5.0.jpg) |
KF127A-5.0 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/15 |
26-14 (1,5) |
-40...+105 |
3410 |

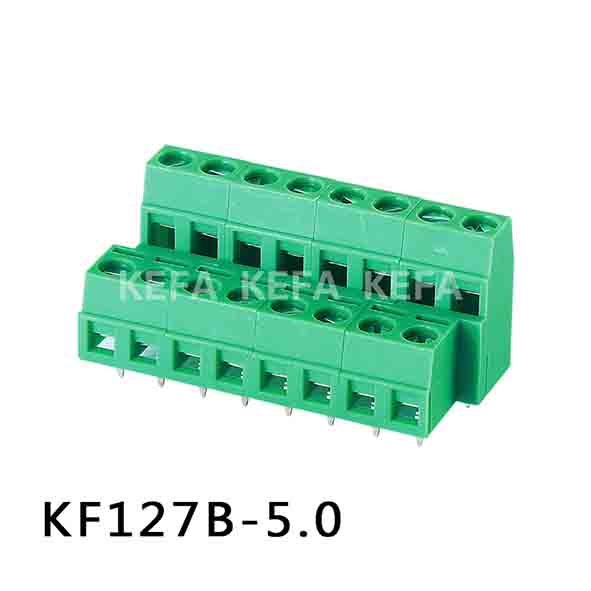

![KF127B-5.0 серия](../images/kf127b-5.0.jpg) |
KF127B-5.0 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/15 |
26-14 (1,5) |
-40...+105 |
3411 |

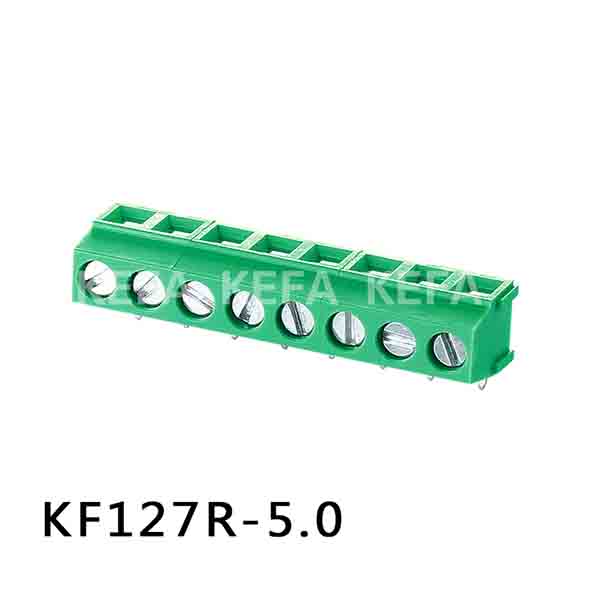

![KF127R-5.0 серия](../images/kf127r-5.0.jpg) |
KF127R-5.0 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/15 |
26-14 (1,5) |
-40...+105 |
3412 |

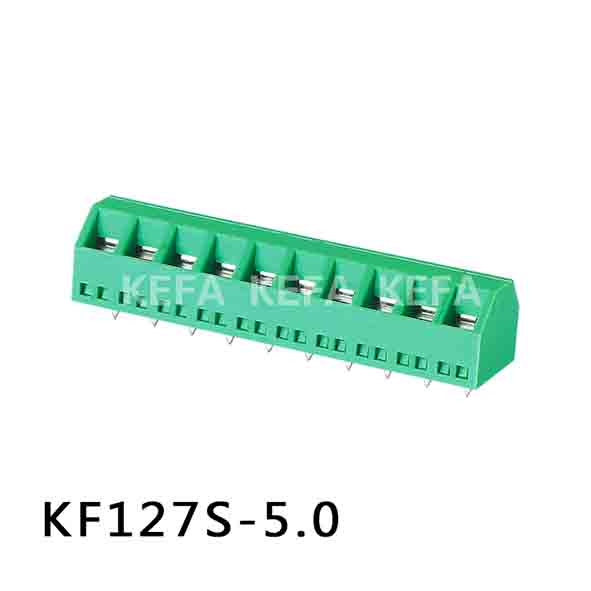

![KF127S-5.0 серия](../images/kf127s-5.0.jpg) |
KF127S-5.0 |
однорядные, с входами проводов под углом 45 град |
2...24 |
M2.5, сталь хромированная |
300/230 |
12/10 |
28-16 (1,5) |
-40...+105 |
7228 |

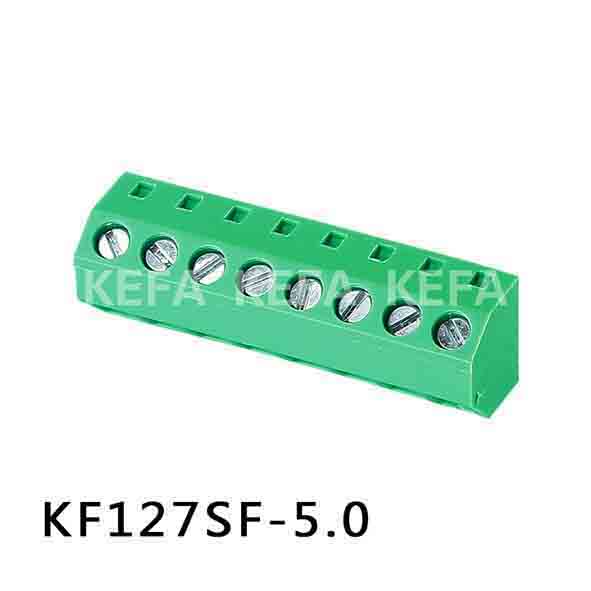

![KF127SF-5.0 серия](../images/kf127sf-5.0.jpg) |
KF127SF-5.0 |
однорядные, с входами проводов под углом 45 град |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/15 |
26-14 (1,5) |
-40...+105 |
3413 |

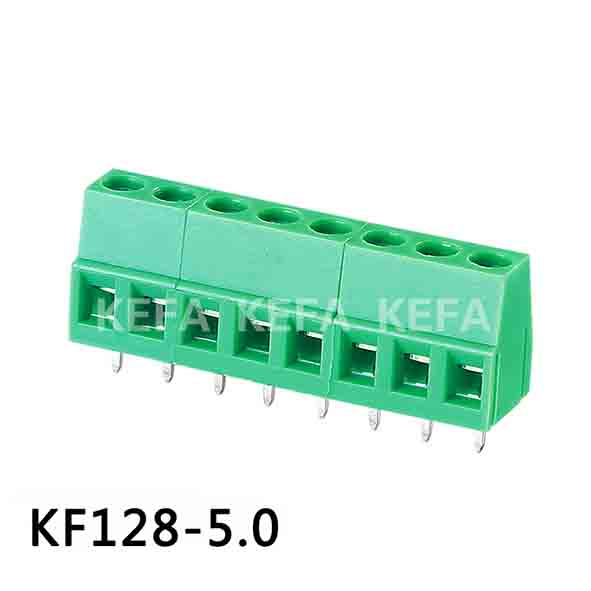

![KF128-5.0 серия](../images/kf128-5.0.jpg) |
KF128-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-12 (2,5) |
-40...+105 |
3414 |

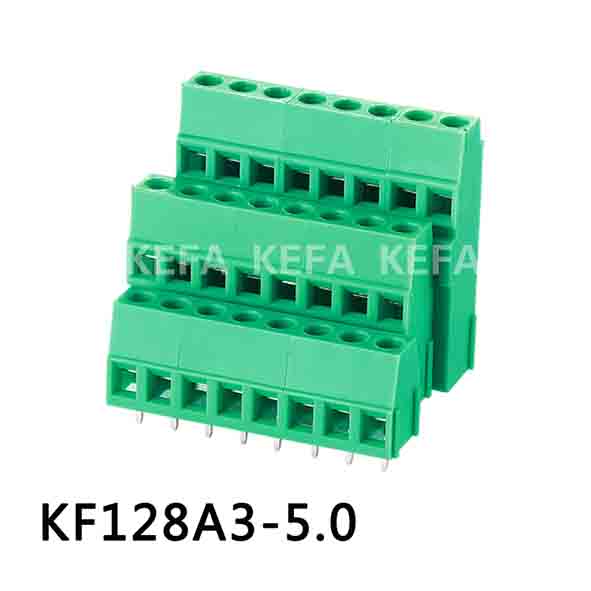

![KF128A3-5.0 серия](../images/kf128a3-5.0.jpg) |
KF128A3-5.0 |
трехрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/20 |
22-12 (2,5) |
-40...+105 |
3415 |

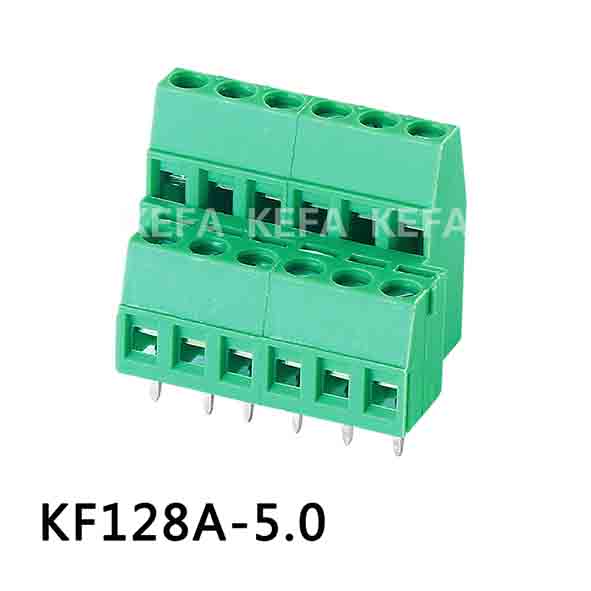

![KF128A-5.0 серия](../images/kf128a-5.0.jpg) |
KF128A-5.0 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/20 |
22-12 (2,5) |
-40...+105 |
3416 |

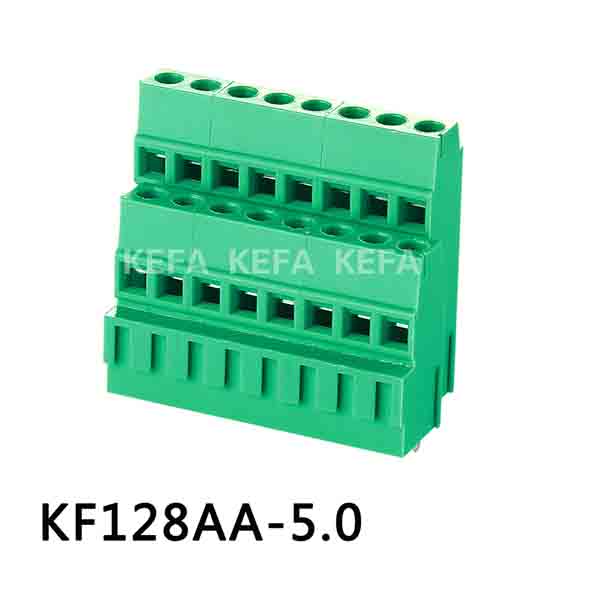

![KF128AA-5.0 серия](../images/kf128aa-5.0.jpg) |
KF128AA-5.0 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/20 |
22-12 (2,5) |
-40...+105 |
3417 |

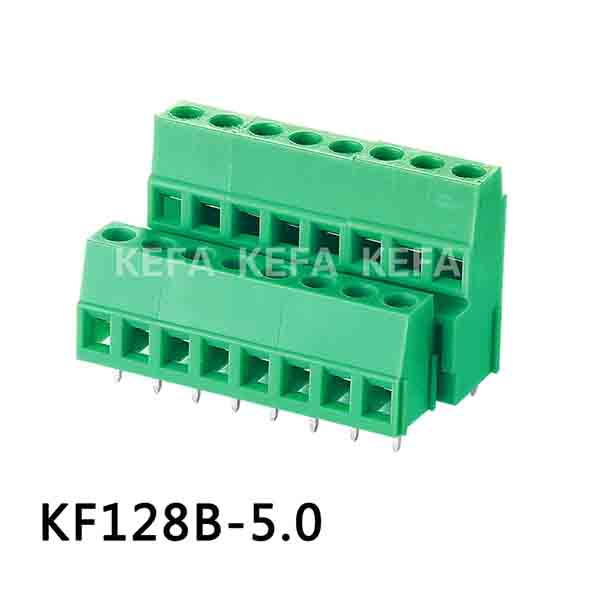

![KF128B-5.0 серия](../images/kf128b-5.0.jpg) |
KF128B-5.0 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/20 |
22-12 (2,5) |
-40...+105 |
3418 |

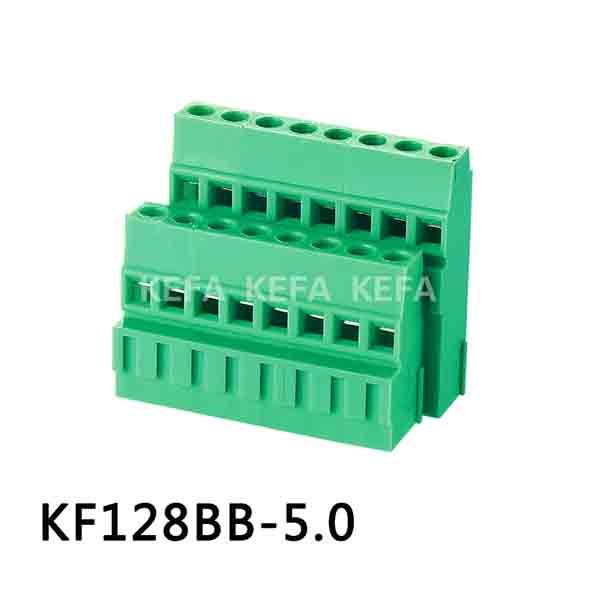

![KF128BB-5.0 серия](../images/kf128bb-5.0.jpg) |
KF128BB-5.0 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/20 |
22-12 (2,5) |
-40...+105 |

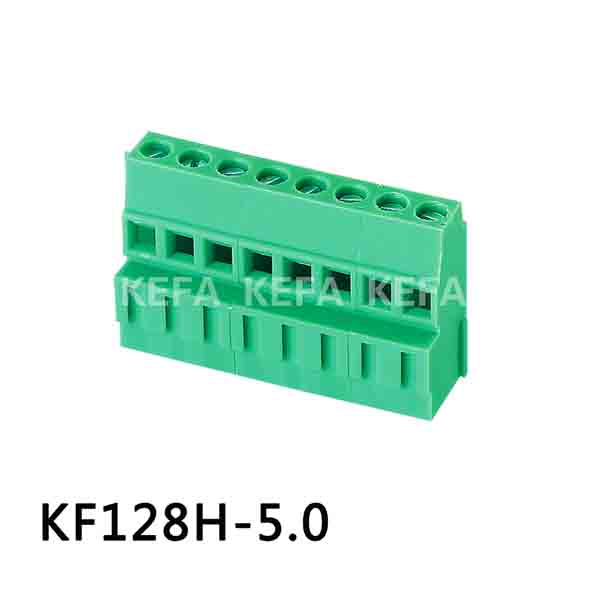

3419 |
![KF128H-5.0 серия](../images/kf128h-5.0.jpg) |
KF128H-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-12 (2,5) |
-40...+105 |
3420 |

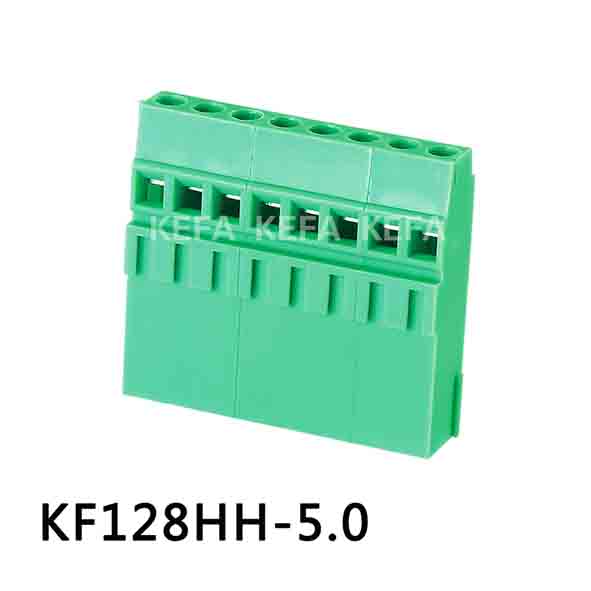

![KF128HH-5.0 серия](../images/kf128hh-5.0.jpg) |
KF128HH-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-12 (2,5) |
-40...+105 |

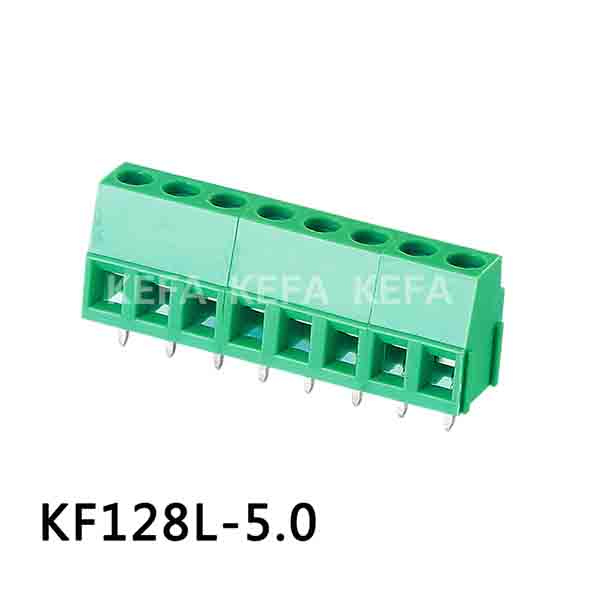

3421 |
![KF128L-5.0 серия](../images/kf128l-5.0.jpg) |
KF128L-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-12 (2,5) |
-40...+105 |
3422 |

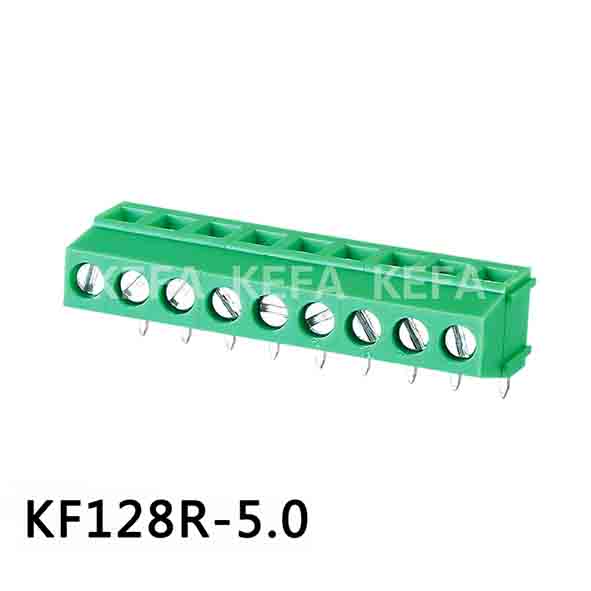

![KF128R-5.0 серия](../images/kf128r-5.0.jpg) |
KF128R-5.0 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-12 (2,5) |
-40...+105 |
3423 |

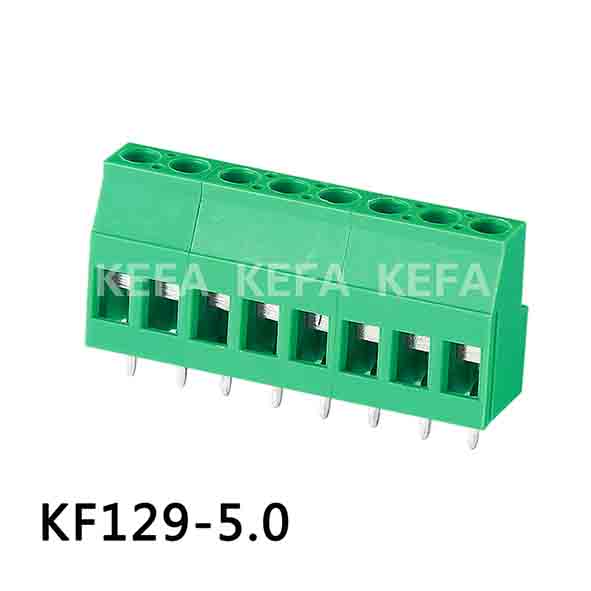

![KF129-5.0 серия](../images/kf129-5.0.jpg) |
KF129-5.0 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3424 |

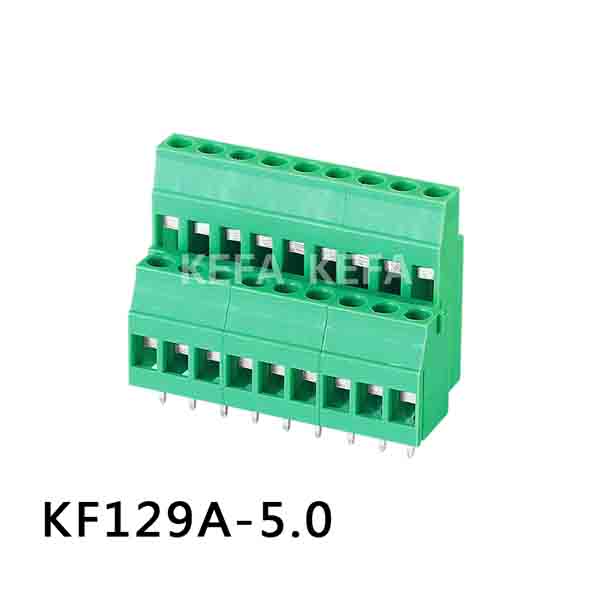

![KF129A-5.0 серия](../images/kf129a-5.0.jpg) |
KF129A-5.0 |
двухрядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3425 |

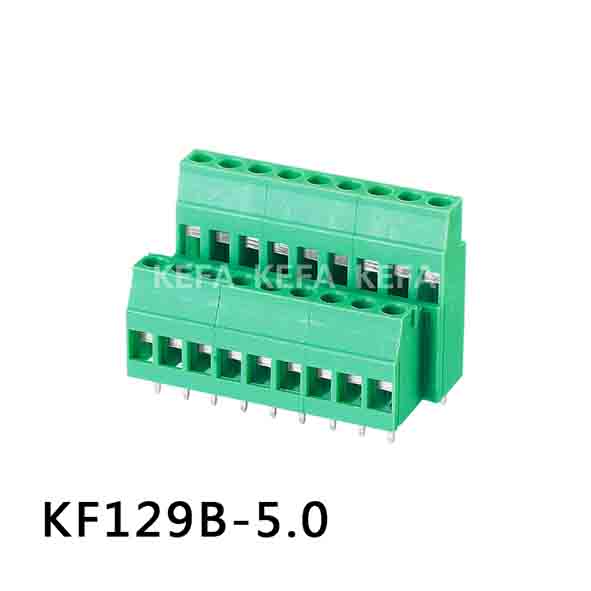

![KF129B-5.0 серия](../images/kf129b-5.0.jpg) |
KF129B-5.0 |
двухрядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3426 |

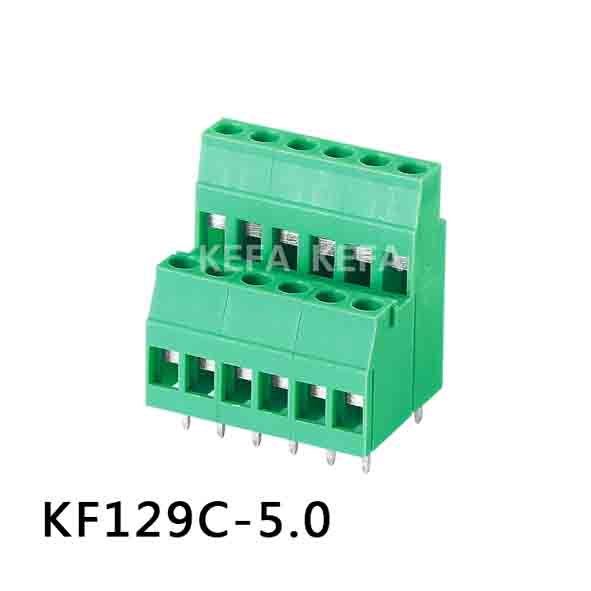

![KF129C-5.0 серия](../images/kf129c-5.0.jpg) |
KF129C-5.0 |
двухрядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3427 |

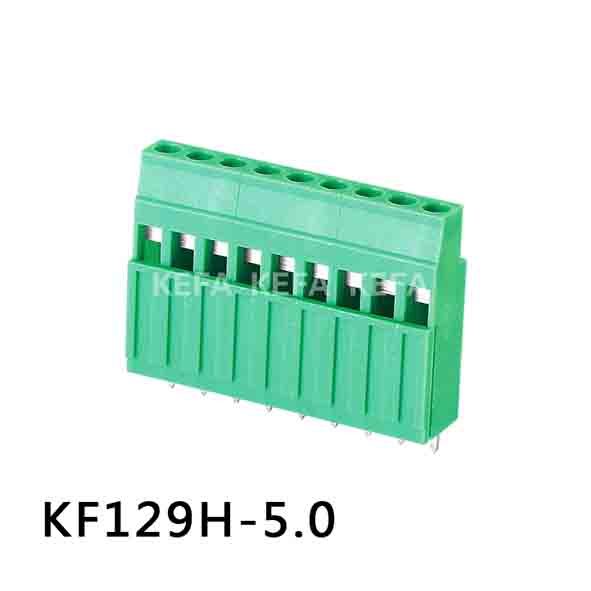

![KF129H-5.0 серия](../images/kf129h-5.0.jpg) |
KF129H-5.0 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3428 |

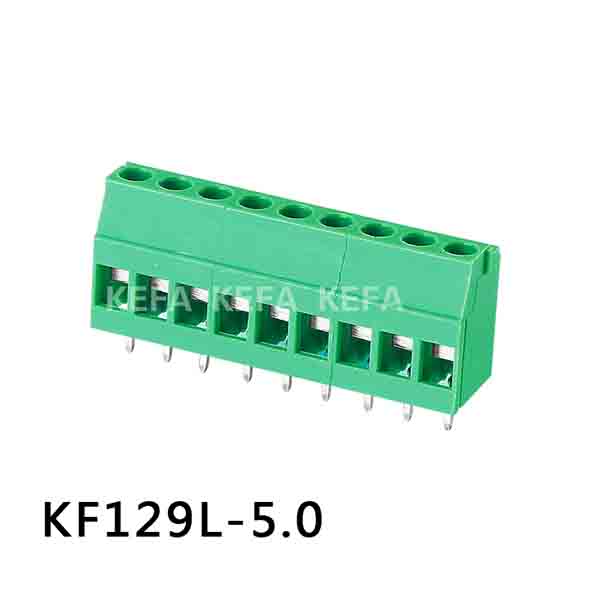

![KF129L-5.0 серия](../images/kf129l-5.0.jpg) |
KF129L-5.0 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
3429 |

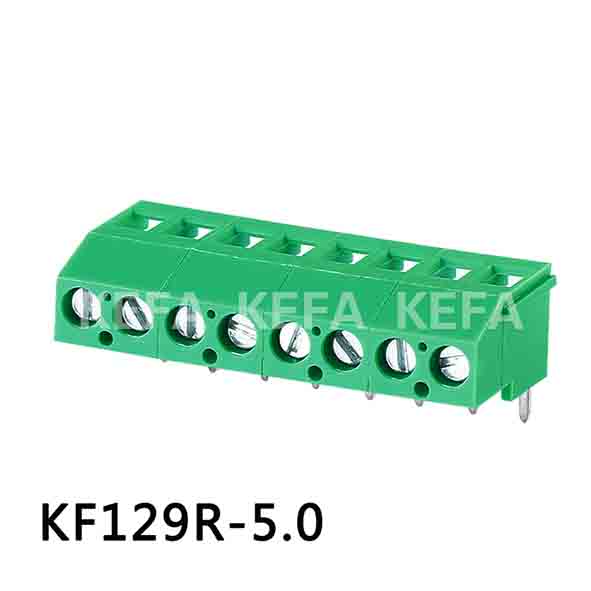

![KF129R-5.0 серия](../images/kf129r-5.0.jpg) |
KF129R-5.0 |
однорядные, угловые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |
7229 |

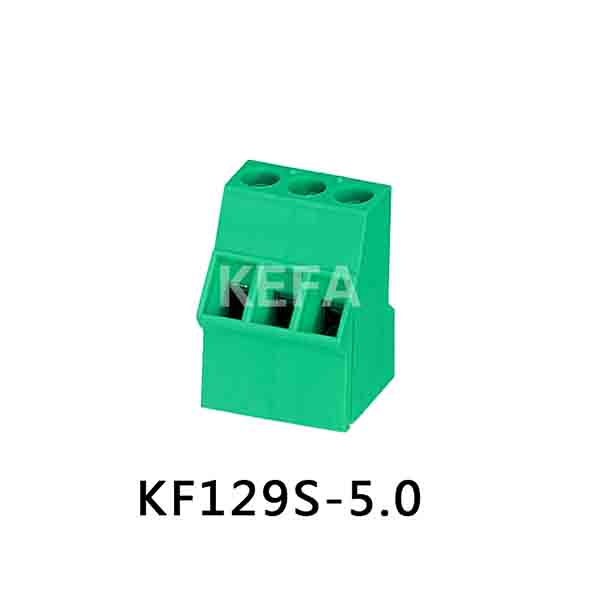

![KF129S-5.0 серия](../images/kf129s-5.0.jpg) |
KF129S-5.0 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
300/250 |
20/24 |
24-12 (2,5) |
-40...+105 |

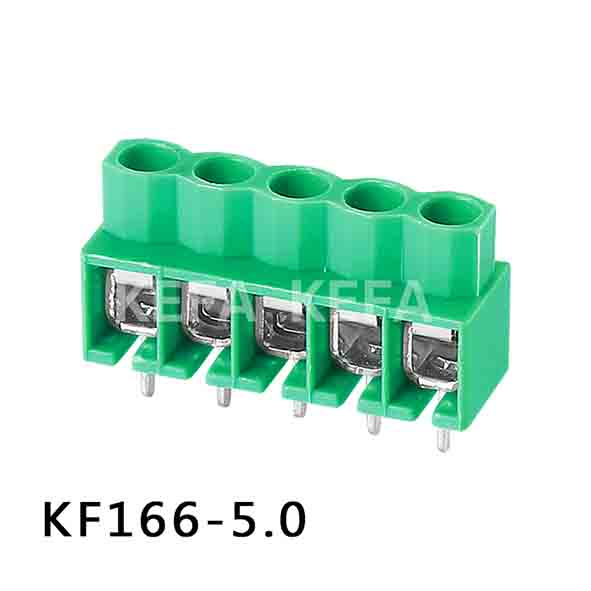

3430 |
![KF166-5.0 серия](../images/kf166-5.0.jpg) |
KF166-5.0 |
однорядные |
2...24 |
M3, сталь хромированная |
300/250 |
16/22 |
22-12 (2,5) |
-40...+105 |
3431 |

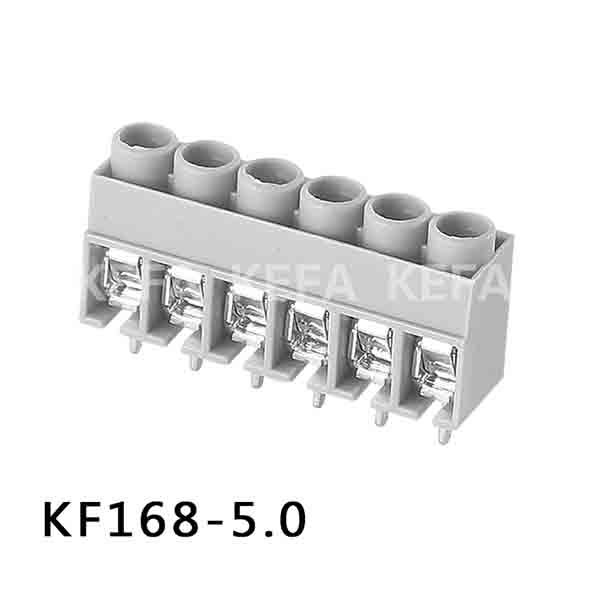

![KF168-5.0 серия](../images/kf168-5.0.jpg) |
KF168-5.0 |
однорядные |
2...24 |
M2.5, сталь хромированная |
250/250 |
15/22 |
22-12 (2,5) |
-40...+105 |
3432 |

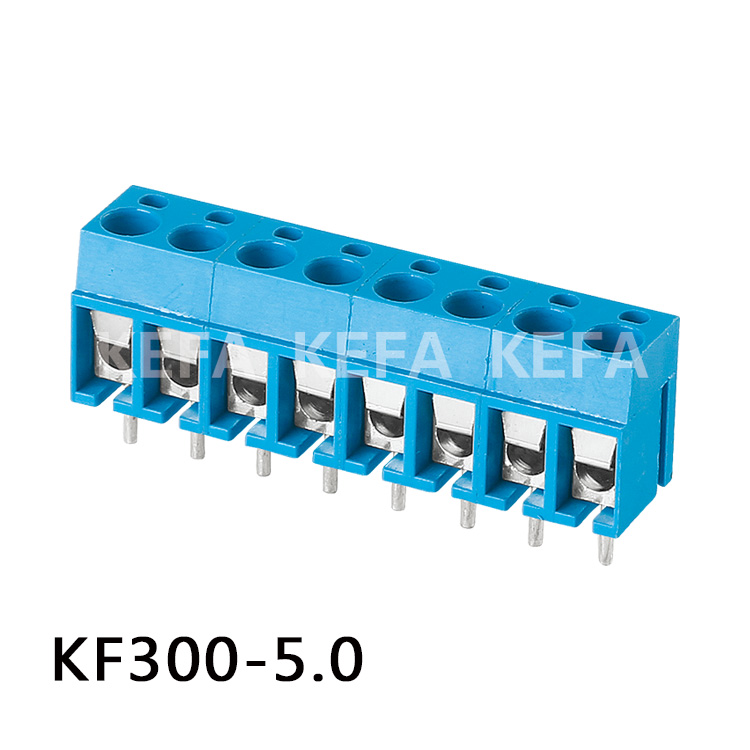

![KF300-5.0 серия](../images/kf300-5.0.jpg) |
KF300-5.0 |
однорядные, прямые, k=5.00 мм |
2, 3 |
M2.5, сталь хромированная |
300/250 |
16/17 |
22-14 (1,5) |
-30...+120 |

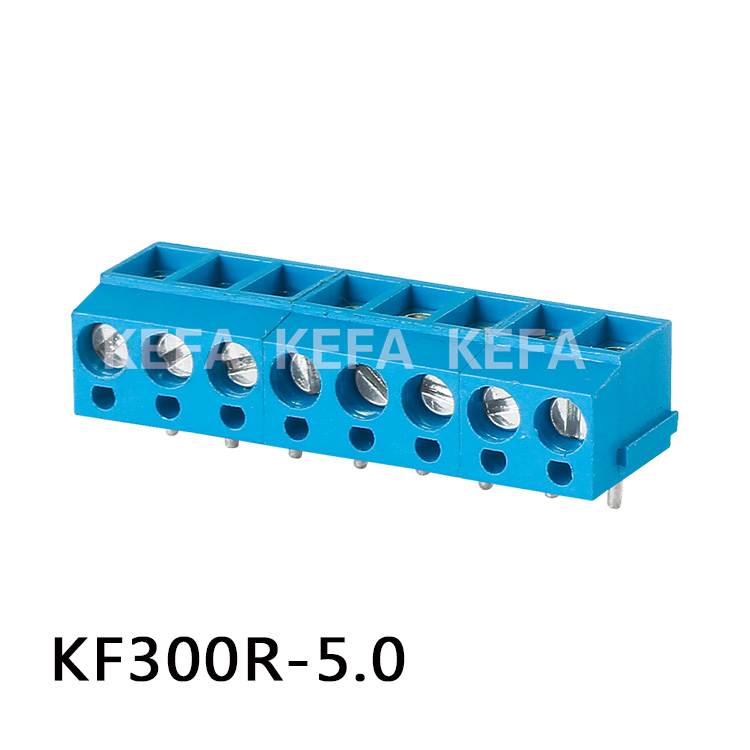

3433 |
![KF300R-5.0 серия](../images/kf300r-5.0.jpg) |
KF300R-5.0 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
16/17 |
22-14 (1,5) |
-30...+120 |

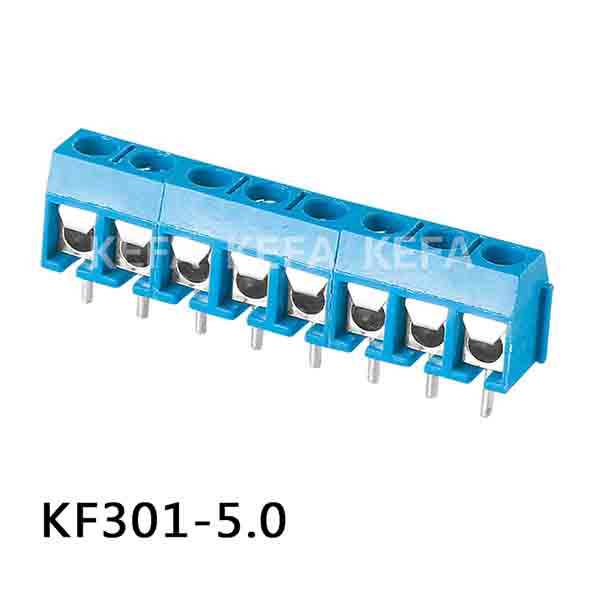

3434 |
![KF301-5.0 серия](../images/kf301-5.0.jpg) |
KF301-5.0 |
однорядные, прямые, k=4,50 мм |
2, 3 |
M2.5, сталь хромированная |
300/250 |
16/17 |
22-14 (1,5) |
-30...+120 |
3435 |

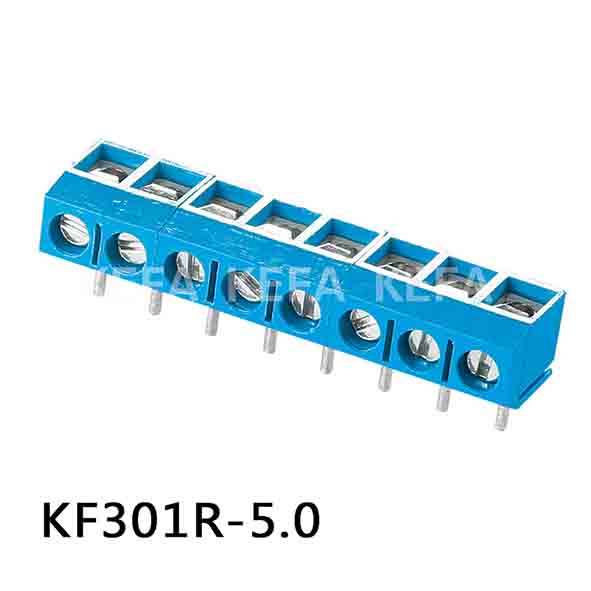

![KF301R-5.0 серия](../images/kf301r-5.0.jpg) |
KF301R-5.0 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
16/17 |
22-14 (1,5) |
-30...+120 |
3436 |

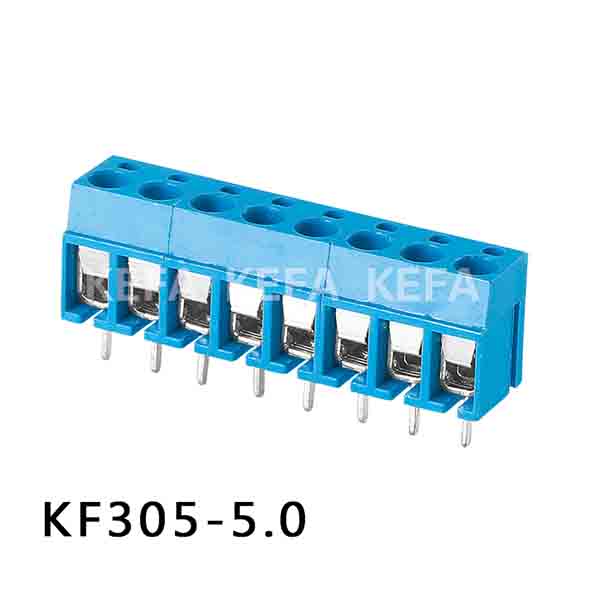

![KF305-5.0 серия](../images/kf305-5.0.jpg) |
KF305-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
16/17 |
22-14 (1,5) |
-40...+105 |

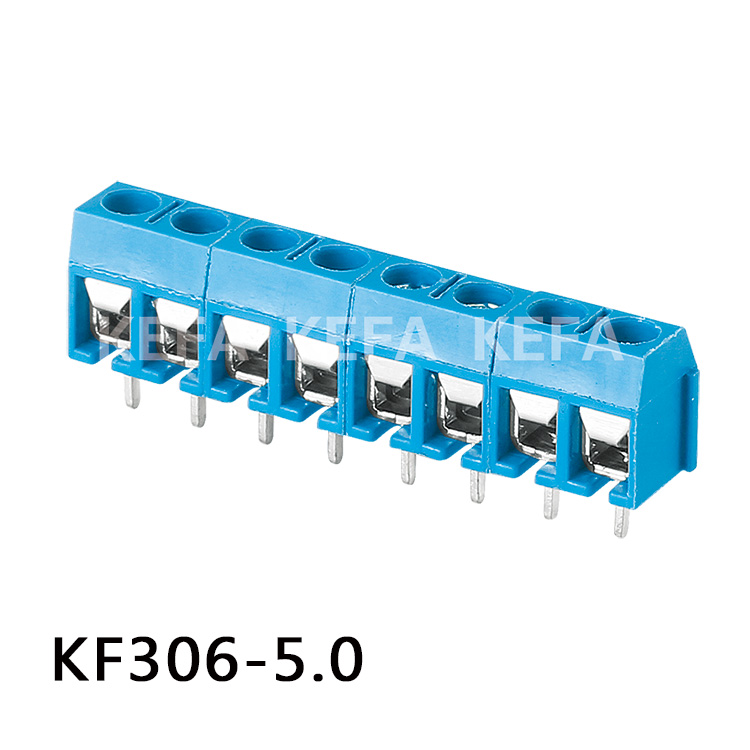

3437 |
![KF306-5.0 серия](../images/kf306-5.0.jpg) |
KF306-5.0 |
однорядные, прямые, k=4.30 мм |
2, 3 |
M2.5, сталь хромированная |
300/250 |
16/17 |
22-14 (1,5) |
-30...+120 |
3438 |

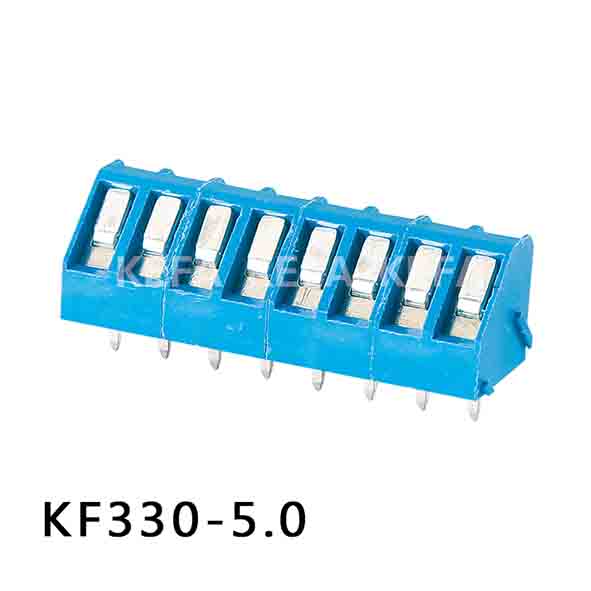

![KF330-5.0 серия](../images/kf330-5.0.jpg) |
KF330-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
15/24 |
22-14 (2,5) |
-40...+105 |
3439 |

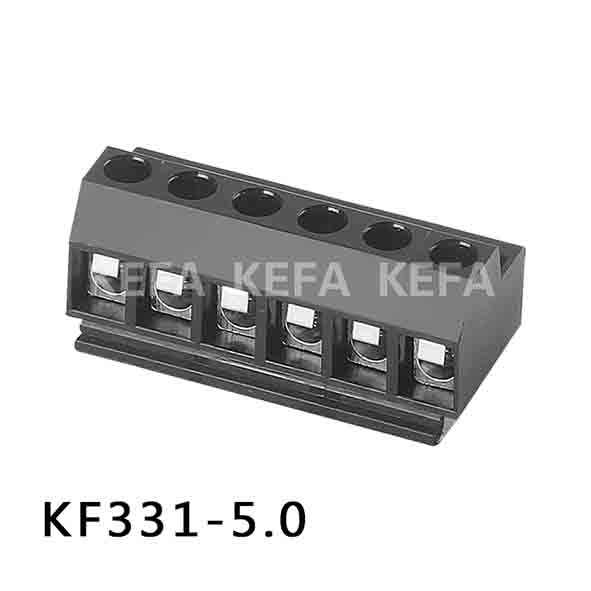

![KF331-5.0 серия](../images/kf331-5.0.jpg) |
KF331-5.0 |
однорядные, прямые |
2...24 |
M2.5, сталь хромированная |
300/250 |
10/24 |
22-14 (2,5) |
-40...+105 |

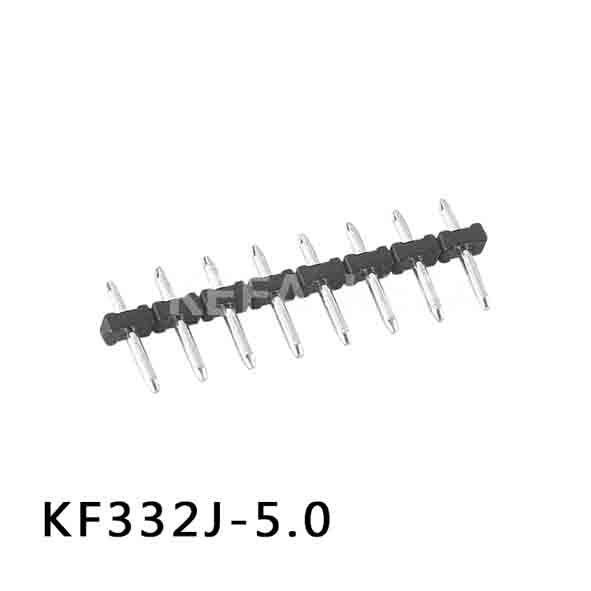

3440 |
![KF332J-5.0 серия](../images/kf332j-5.0.jpg) |
KF332J-5.0 |
Штыри в плату прямые |
2...24 |
|
300/250 |
10/17 |
|
-30...+120 |
3441 |

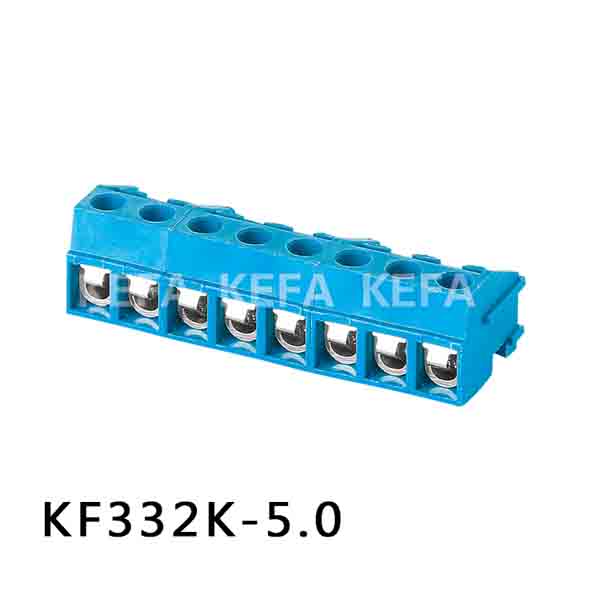

![KF332K-5.0 серия](../images/kf332k-5.0.jpg) |
KF332K-5.0 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
300/250 |
10/17 |
22-14 (1,5) |
-30...+120 |
|
|
|
|
|
