Разъемные клеммники с шагом 5,08 мм

Разъёмные клеммники с шагом 5,08 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 5,08 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 5,08 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 5,08 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158. Общие характеристики: Шаг, мм: 5,08 Материал корпуса: PA66, UL94V-0

Клеммники на плату

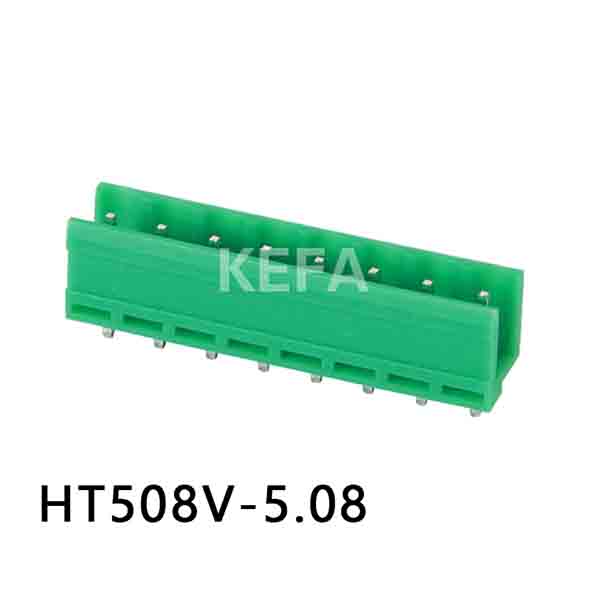

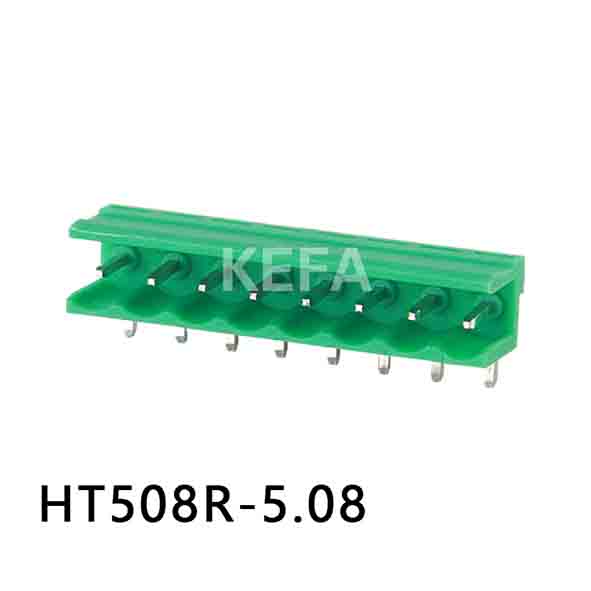

Код Наименование серии Особенности Количество выводов Покрытие контактов Напряжение, В / Ток, А / Выдерживаемое напряжение Рабочая температура, °C 3689 HT508R-5.08 Вилки однорядные угловые на плату 2...12 латунь луженая 300/320 15/15 AC2500V/1Min -40...+120 3690 HT508V-5.08 Вилки однорядные прямые на плату 2...12 латунь луженая 300/320 15/15 AC2500V/1Min -40....120 3693 KF2EDG15R-5.08 Вилки однорядные угловые на плату 2...24 латунь луженая 300/250 8/7 AC2000V/1Min -40...+120 3694 KF2EDG15RM-5.08 Вилки однорядные угловые на плату и с монтажными ушами 2...24 латунь луженая 300/250 8/7 AC2000V/1Min -40...+120 3695 KF2EDG15V-5.08 Вилки однорядные прямые на плату 2...24 латунь луженая 300/250 8/7 AC2000V/1Min -40...+120 3696 KF2EDG15VM-5.08 Вилки однорядные прямые на плату и с монтажными ушами 2...24 латунь луженая 300/250 8/7 AC2000V/1Min -40...+120 3697 KF2EDGA-5.08 Розетки однорядные угловые на плату 2...24 фосфорная бронза луженая 300/300 10/15 AC2500V/1Min -40...+120 3698 KF2EDGAM-5.08 Розетки однорядные угловые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/300 10/15 AC2500V/1Min -40...+120 3699 KF2EDGB-5.08 Розетки однорядные прямые на плату 2...24 фосфорная бронза луженая 300/300 10/15 AC2500V/1Min -40...+120 3700 KF2EDGBM-5.08 Розетки однорядные прямые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/300 10/15 AC2500V/1Min -40...+120 3736 KF2EDGKRCH-5.08 Вилки двухрядные угловые на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3737 KF2EDGKRH-5.08 Вилки угловые двухрядные на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3738 KF2EDGKRHG-5.08 Вилки двухрядные угловые на плату с боковыми защелками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3739 KF2EDGKRHM-5.08 Вилки двухрядные угловые на плату с закладными гайками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3740 KF2EDGKVCH-5.08 Вилки двухрядные прямые на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3741 KF2EDGKVH-5.08 Вилки прямые двухрядные на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3742 KF2EDGKVHG-5.08 Вилки прямые двухрядные на плату с боковыми защелками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3743 KF2EDGKVHM-5.08 Вилки двухрядные прямые на плату с закладными гайками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+105 3744 KF2EDGL-5.08 Вилки однорядные на плату с входом под 45 град 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3745 KF2EDGLC-5.08 Вилки однорядные угловые 45 град. на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3746 KF2EDGLM-5.08 Вилки однорядные угловые 45 град. на плату с закладными гайками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3747 KF2EDGR-5.08 Вилки однорядные угловые на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3748 KF2EDGRC-5.08 Вилки однорядные угловые на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3749 KF2EDGRG-5.08 Вилки однорядные угловые на плату с боковыми защелками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3750 KF2EDGRH-5.08 Вилки угловые двухрядные на плату 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3751 KF2EDGRHM-5.08 Вилки угловые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3755 KF2EDGRM-5.08 Вилки однорядные угловые на плату с закладными гайками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3756 KF2EDGRT-5.08 Вилки угловые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3757 KF2EDGRTC-5.08 Вилки двухрядные угловые ступенчатые на плату 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3758 KF2EDGRTM-5.08 Вилки угловые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3603 KF2EDGV-5.08 Вилки однорядные прямые на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3615 KF2EDGVC-5.08 Вилки однорядные прямые на плату 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3767 KF2EDGVG-5.08 Вилки однорядные прямые на плату с боковыми защелками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3768 KF2EDGVH-5.08 Вилки прямые двухрядные на плату 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3769 KF2EDGVHM-5.08 Вилки прямые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3622 KF2EDGVM-5.08 Вилки прямые однорядные на плату с закладными гайками 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3773 KF2EDGVT-5.08 Вилки прямые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3774 KF2EDGVTC-5.08 Вилки прямые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3775 KF2EDGVTM-5.08 Вилки прямые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 3776 KF2EDGWB-5.08 Вилки однорядные на панель с монтажными отверстиями 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 7376 KF2EDGWC-5.08 Клеммники на панель 2...24 латунь луженая 300/300 10/15 AC2500V/1Min -40...+120 Клеммники на провод Код Наименование серии Особенности Количество выводов Винты Покрытие контактов Напряжение, В / Ток, А / Выдерживаемое напряжение Диаметр провода, AWG (мм2) Рабочая температура, °C 3688 HT508K-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...12 M2.5, сталь хромированная + оцинкованная латунь луженая 300/320 15/15 AC2500V/1Min 28-12 (2,5) -40...+120 3691 KF2EDG15K-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/250 8/7 AC2000V/1Min 28-16 (1,5) -40...+105 3692 KF2EDG15KM-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/250 8/7 AC2000V/1Min 28-16 (1,5) -40...+105 3701 KF2EDG-GB-5.08 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3702 KF2EDG-GBM-5.08 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы с закладными айками и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3575 KF2EDGK-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3703 KF2EDGKA-5.08 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3704 KF2EDGKAM-5.08 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3705 KF2EDGKB-5.08 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3706 KF2EDGKBM-5.08 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3707 KF2EDGKC-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3708 KF2EDGKCM-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3709 KF2EDGKD-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3710 KF2EDGKDA-5.08 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3711 KF2EDGKDAM-5.08 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3712 KF2EDGKDB-5.08 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3713 KF2EDGKDBM-5.08 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 7374 KF2EDGKDF-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 7375 KF2EDGKDFM-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3714 KF2EDGKDG-5.08 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы и с боковыми защелками 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3715 KF2EDGKDH-5.08 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3716 KF2EDGKDHG-5.08 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы и с боковыми защелками 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3717 KF2EDGKDHM-5.08 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3718 KF2EDGKDM-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 7372 KF2EDGKDNG-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы, с защелками 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 7373 KF2EDGKDNM-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3719 KF2EDGKDR-5.08 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3721 KF2EDGKDRP-5.08 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы, с закладными гайками 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3722 KF2EDGKF-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3723 KF2EDGKFM-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3724 KF2EDGKGH-5.08 Розетки на два провода с угловыми противоположыми входами под зажим винтами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3725 KF2EDGKGHG-5.08 Розетки на два провода с угловыми противоположыми входами под зажим винтами и с боковыми защелками 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3726 KF2EDGKGHM-5.08 Розетки на два провода с угловыми противоположыми входами под зажим винтами и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3727 KF2EDGKH-5.08 Розетки на два провода с прямыми входами под зажим винтами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3728 KF2EDGKHM-5.08 Розетки на два провода с прямыми входами под зажим винтами и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 7377 KF2EDGKI-5.08 Розетки на провод 2...24   фосфорная бронза луженая 300/250 7/7 AC2000V/1Min 28-18 (0,75) -40...+105 7378 KF2EDGKIM-5.08 Розетки на провод 2...24   фосфорная бронза луженая 300/250 7/7 AC2000V/1Min 28-18 (0,75) -40...+105 3729 KF2EDGKL-5.08 Розетки однорядные на провод с входами проводов под углом 45 град. под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3730 KF2EDGKLM-5.08 Розетки однорядные на провод с входами проводов под углом 45 град. под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3731 KF2EDGKM-5.08 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3732 KF2EDGKN-5.08 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 300/300 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3735 KF2EDG-KR-5.08 Вилки однорядные на DIN-рейку 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/18 AC2000V/1Min 28-12 (2,5) -40...+120 3749 KF2EDGRG-5.08 Вилки однорядные угловые на плату с боковыми защелками 2...24   латунь луженая 300/300 10/15 AC2500V/1Min   -40...+120 3750 KF2EDGRH-5.08 Вилки угловые двухрядные на плату 2*(2...24)   латунь луженая 300/300 10/15 AC2500V/1Min   -40...+120 3751 KF2EDGRHM-5.08 Вилки угловые двухрядные на плату с закладными гайками 2*(2...24)   латунь луженая 300/300 10/15 AC2500V/1Min   -40...+120 3752 KF2EDGRK-5.08 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3753 KF2EDGRKM-5.08 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3754 KF2EDGRKP-5.08 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с закладными гайками 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/320 10/15 AC2500V/1Min 28-12 (2,5) -40...+105 3759 KF2EDG-ST-5.08 Розетки однорядные на DIN-рейку с входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3760 KF2EDG-STD-5.08 Розетки однорядные угловые с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3761 KF2EDG-STDM-5.08 Розетки однорядные угловые с монтажными ушами и закладными гайками 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3762 KF2EDG-STM-5.08 Розетки однорядные на DIN-рейку с угловыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3763 KF2EDG-UKR-5.08 переходник Вилки-Розетки однорядные на DIN-рейку с винтовыми зажимами проводов 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/18 AC2000V/1Min 28-12 (2,5) -40...+120 3764 KF2EDG-UST-5.08 Розетки однорядные на DIN-рейку с угловыми входами проводов под винтовые зажимы 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3765 KF2EDG-USTM-5.08 Розетки однорядные на DIN-рейку с угловыми входами проводов под винтовые зажимы и с закладными гайками 2...24 M2.5, сталь хромированная + оцинкованная фосфорная бронза никелировнная 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3766 KF2EDG-UVK-5.08 Вилки однорядные на DIN-рейку с угловыми входами проводов под винтовые зажимы и с закладными гайками 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 4114 KF2EDG-UVKM-5.08 Вилки однорядные на DIN-рейку с угловыми входами проводов под винтовые зажимы и с монтажными ушами шаг 5,08 мм 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3770 KF2EDG-VK-5.08 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы на DIN-рейку 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120 3771 KF2EDG-VKM-5.08 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы на DIN-рейку с монтажными ушами 2...24 M2.5, сталь хромированная + оцинкованная латунь луженая 300/300 10/15 AC2000V/1Min 28-12 (2,5) -40...+120
