Клеммники нажимные безвинтовые с шагом 5,0 мм
| | Клеммники нажимные безвинтовые с шагом 5,0 мм предназначены для применения внутри электронной аппаратуры.
Стандартные клеммники нажимные безвинтовые с шагом 5,0 мм, предназначены для монтажа в отверстия печатних плат.
Клеммники нажимные безвинтовые с шагом 5,0 мм обеспечивают быстрое подключение проводников.
Конструкция клеммников нажимных безвинтовых с шагом 5,0 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 5
Покрытие контактов: фосфорная бронза луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Рабочая температура, °C: -40...+105
|
Таблица серий
| 7285 |
 |

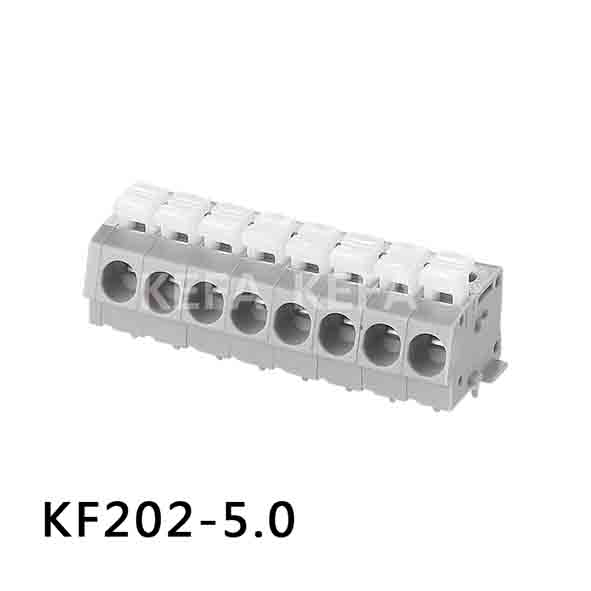

KF202-5.0 |
прямые |
1...xx |
300/250 |
12/16 |
20-12 (2,5) |
| 7297 |
 |

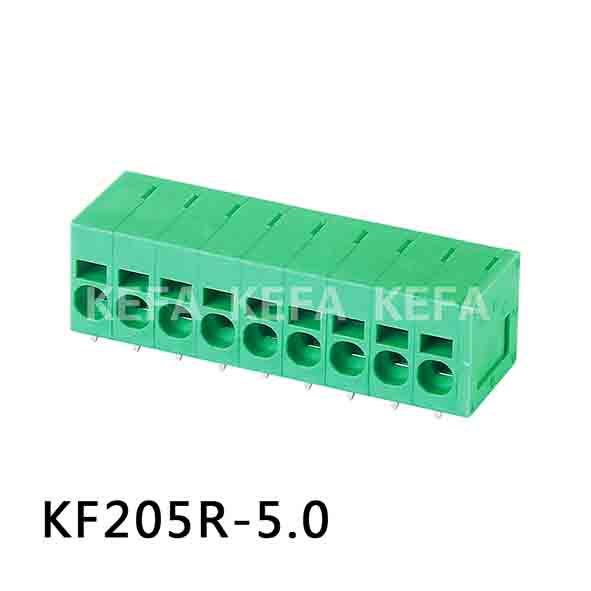

KF205R-5.0 |
угловые |
1...xx |
300/250 |
20/20 |
24-12 (2,5) |
| 7296 |
 |

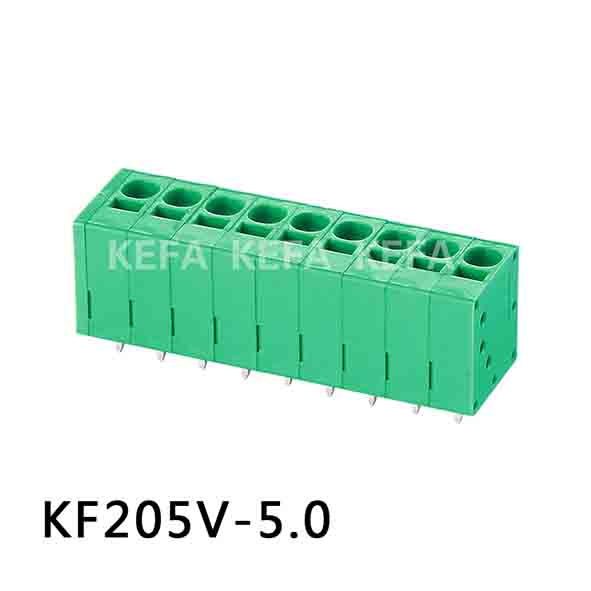

KF205V-5.0 |
прямые |
1...xx |
300/250 |
20/20 |
24-12 (2,5) |
| 3191 |
 |

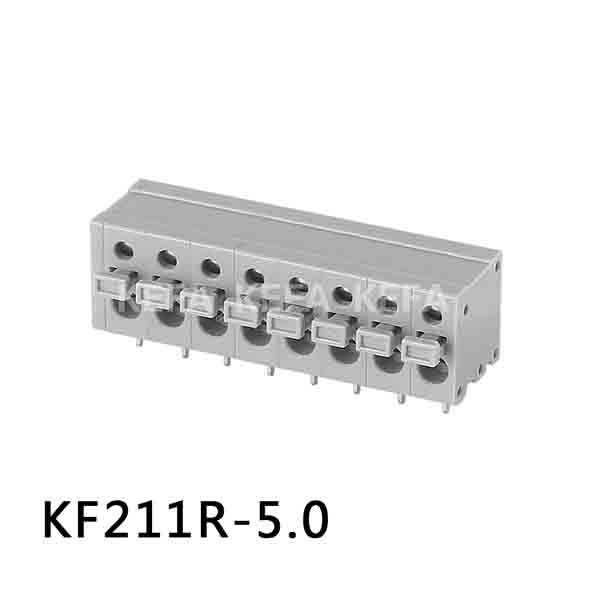

KF211R-5.0 |
угловые |
1...xx |
300/250 |
10/15 |
22-14 (1,5) |
| 3127 |
 |

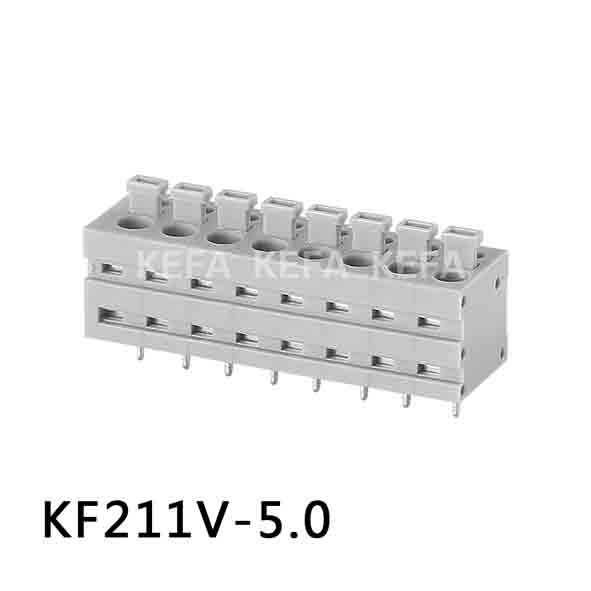

KF211V-5.0 |
прямые |
1...xx |
300/250 |
10/15 |
22-14 (1,5) |
| 3839 |
 |

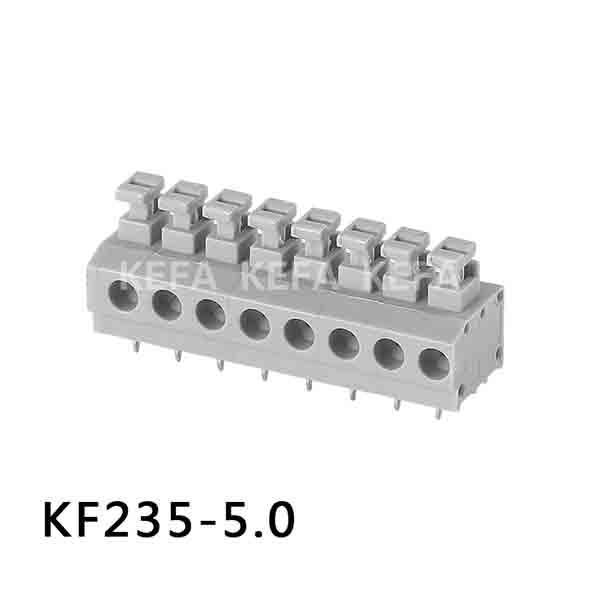

KF235-5.0 |
прямые |
1...xx |
300/250 |
5/10 |
20-14 (1,5) |
| 7291 |
 |

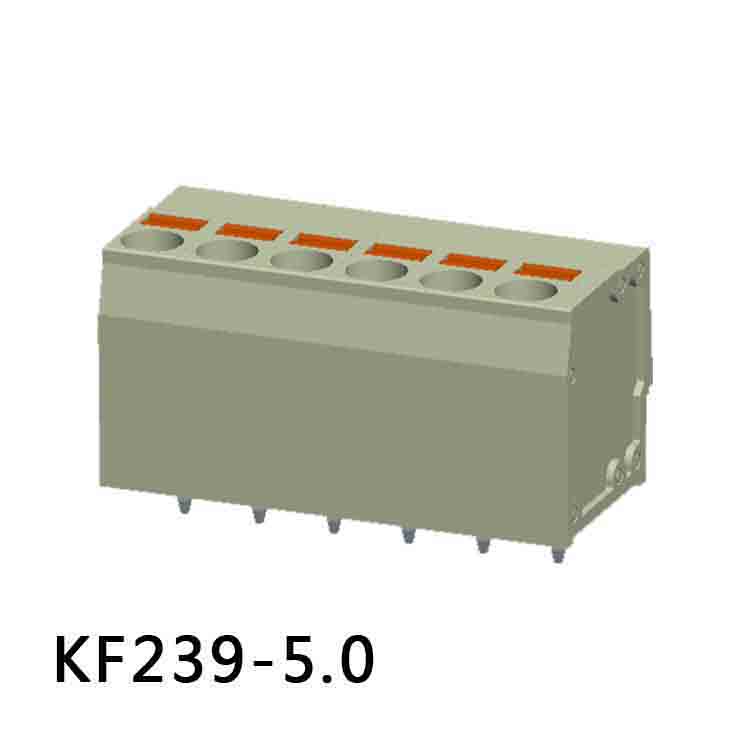

KF239-5.0 |
прямые |
1...xx |
300/250 |
12/12 |
28-12 (2,5) |
| 7286 |
 |

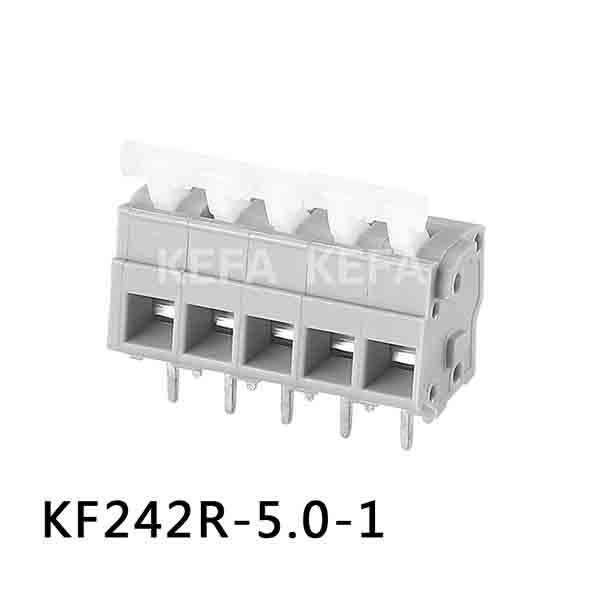

KF242R-5.0-1 |
нажимной рычаг формы 01 |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
| 3843 |
 |

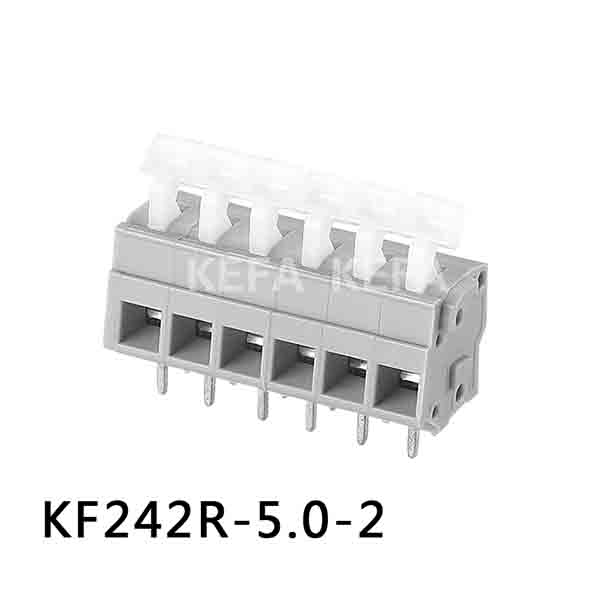

KF242R-5.0-2 |
нажимной рычаг формы 02 |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
| 7288 |
 |

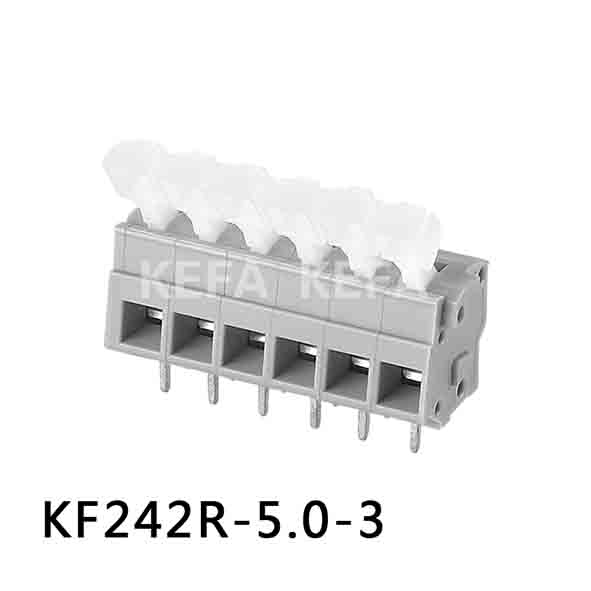

KF242R-5.0-3 |
нажимной рычаг формы 03 |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
| 3844 |
 |

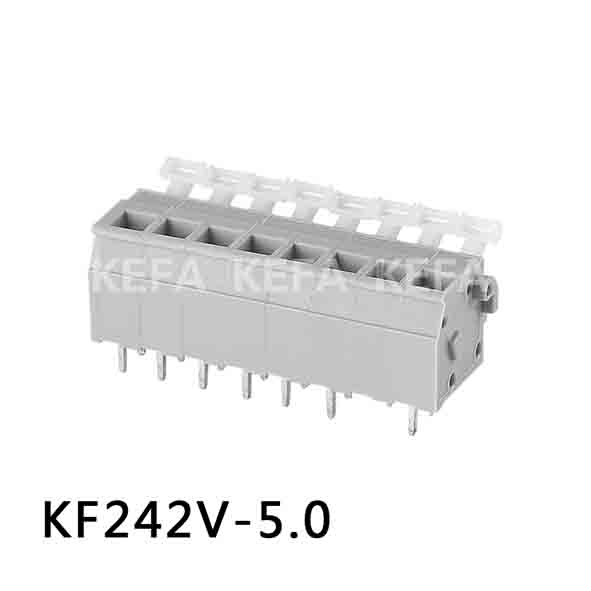

KF242V-5.0 |
прямые |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
| 3845 |
 |

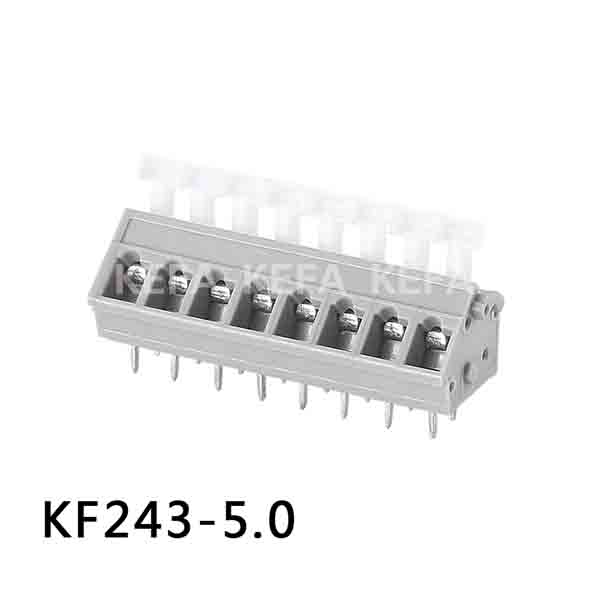

KF243-5.0 |
прямые, с входами проводов под углом 45 град |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
| 3846 |
 |

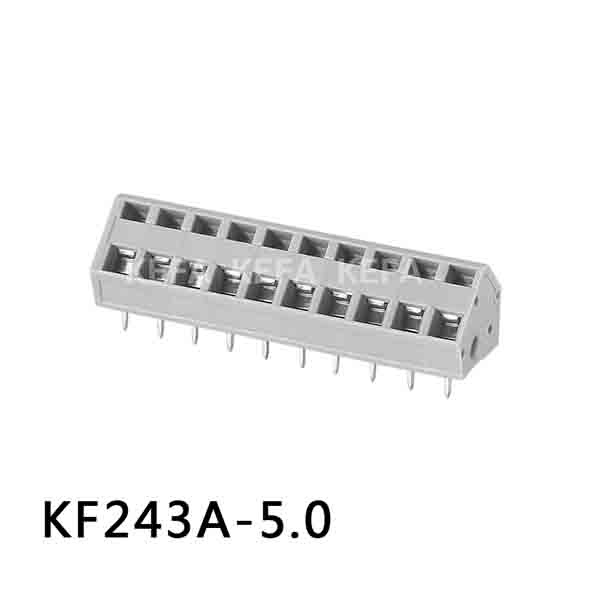

KF243A-5.0 |
прямые, с входами проводов под углом 45 град |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
| 3852 |
 |

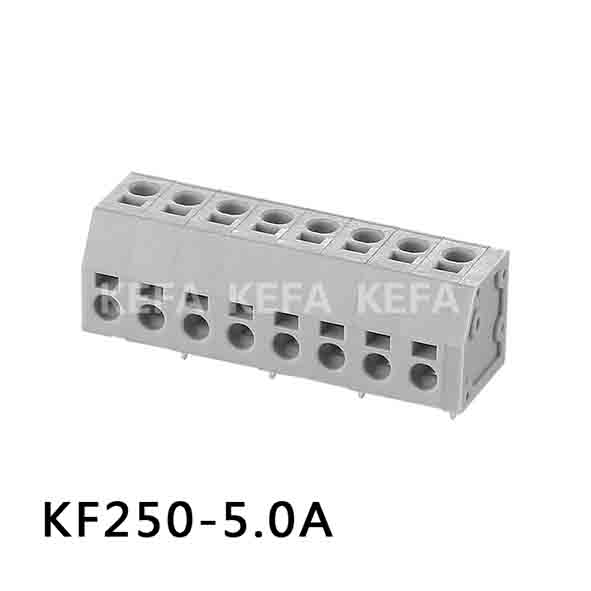

KF250-5.0A |
прямые |
1...xx |
300/400 |
8/9 |
20-16 (0,75) |
| 7284 |
 |
KF250-5.0C |
однорядные, прямые |
1...xx |
300/250 |
2/15 |
20-16/22 (0,5/0,34-1,5) |
| 7290 |
 |

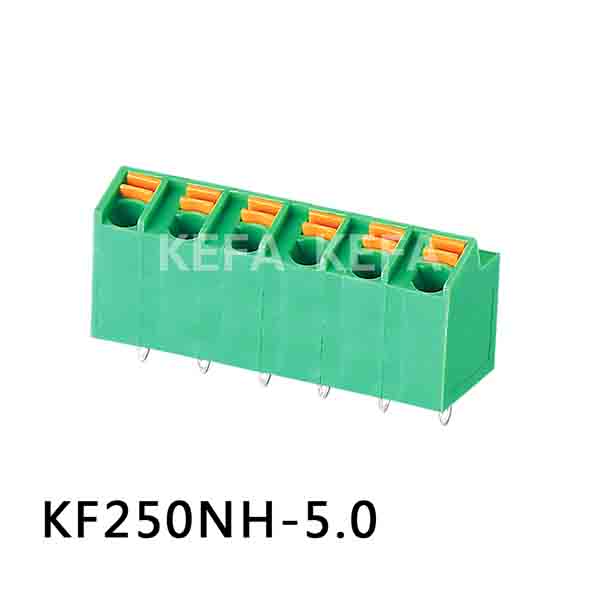

KF250NH-5.0 |
прямые, с входами проводов под углом |
1...xx |
300/450 |
8/15 |
20-16 (1,5) |
| 3855 |
 |

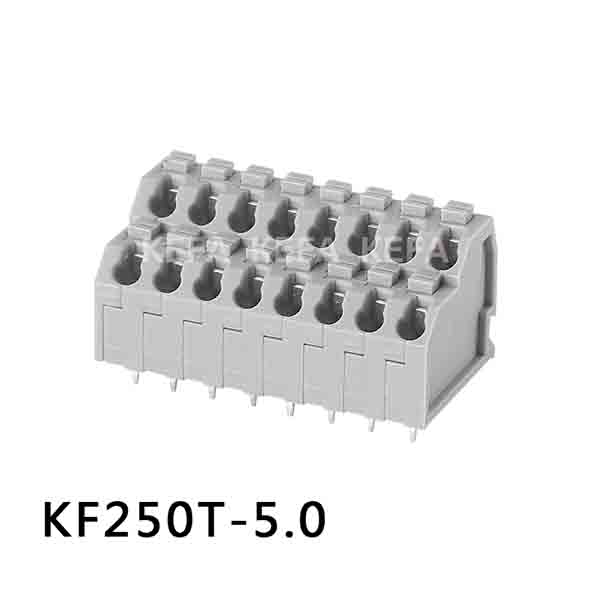

KF250T-5.0 |
двухрядные, прямые |
1...xx |
300/450 |
10/12 |
22-18 (1,5) |
| 7292 |
 |

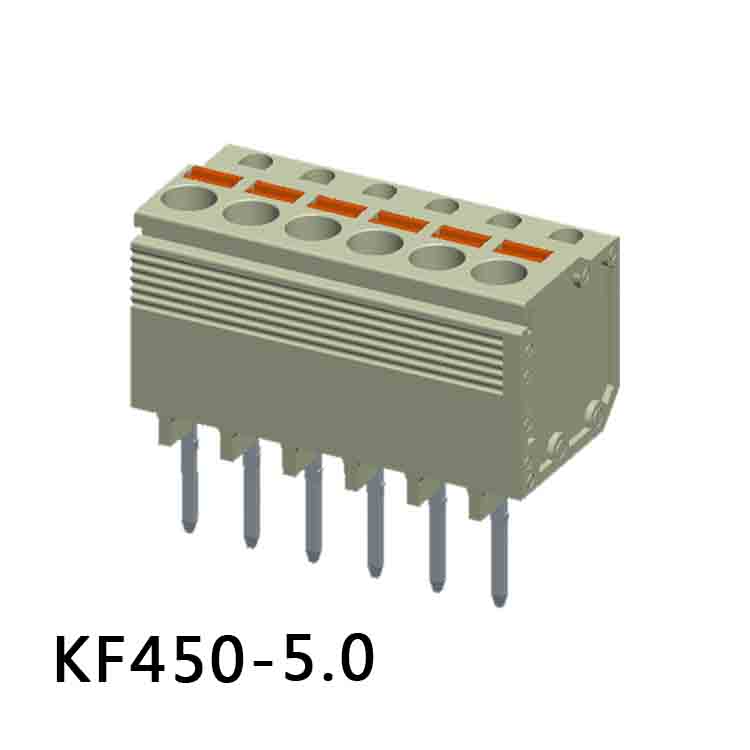

KF450-5.0 |
прямые |
1...xx |
300/300 |
20/18 |
28-12 (2,5) |
| 7294 |
 |

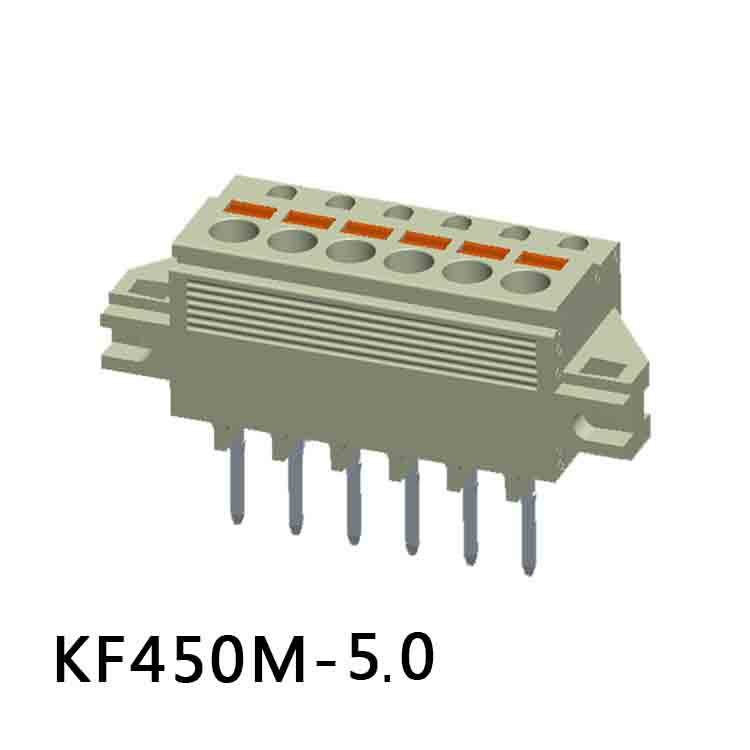

KF450M-5.0 |
прямые, с монтажными ушами |
1...xx |
300/300 |
20/18 |
28-12 (2,5) |
| 7293 |
 |

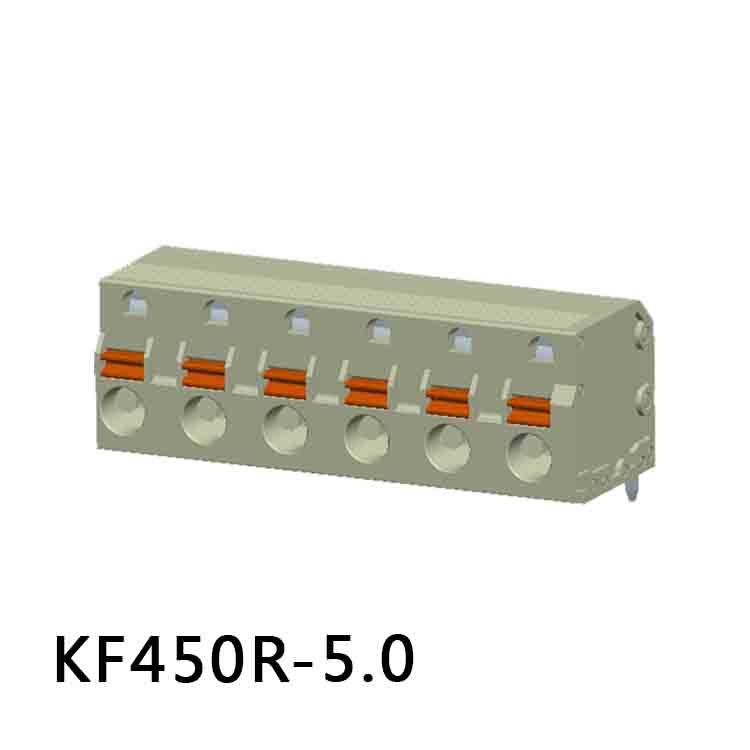

KF450R-5.0 |
угловые |
1...xx |
300/300 |
20/18 |
28-12 (2,5) |
| 7295 |
 |

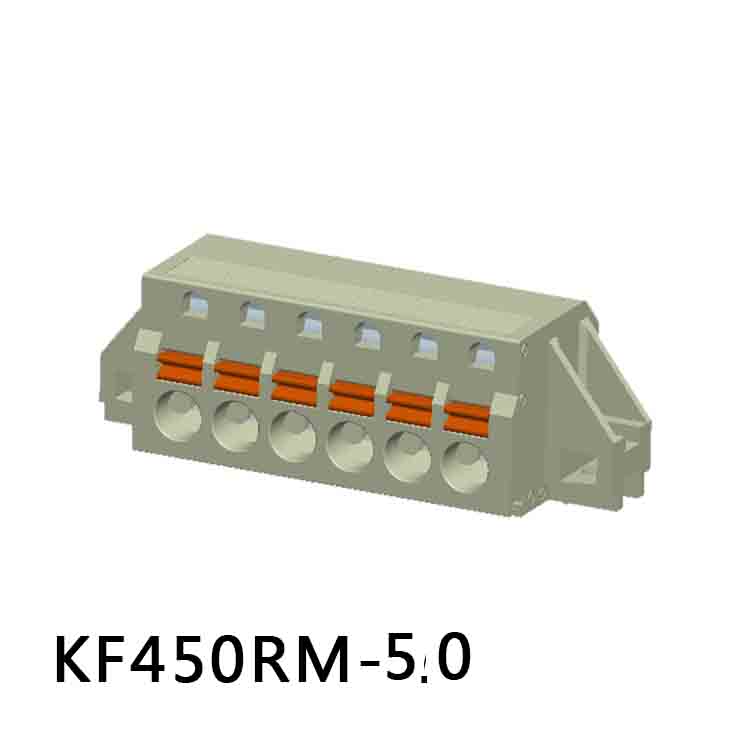

KF450RM-5.0 |
угловые, с монтажными ушами |
1...xx |
300/300 |
20/18 |
28-12 (2,5) |
| 7289 |
 |

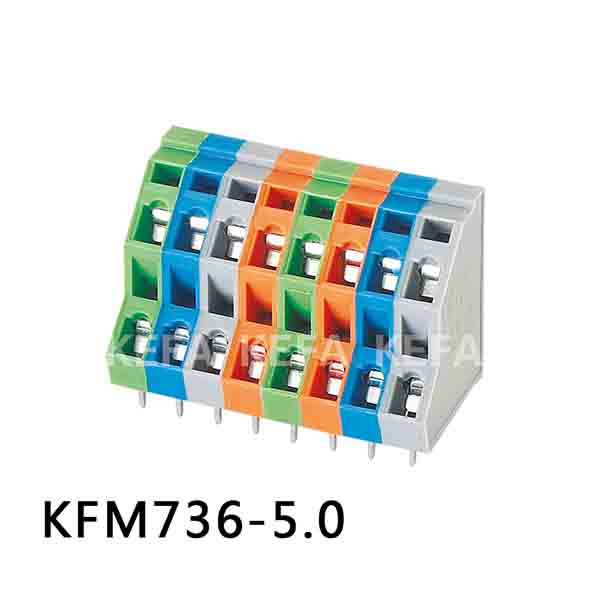

KF736-5.0 |
прямые, двухрядные, с входами проводов под углом 45 град |
1...xx |
300/450 |
15/17 |
28-12 (2,5) |
|
|
|
|
|
