Разъемные клеммники с шагом 3.96 мм

Разъёмные клеммники с шагом 3,96 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 3,96 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 3,96 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 3,96 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 3,96
  • Винты: M2, сталь хромированная + оцинкованная
  • Покрытие контактов: латунь луженая
  • Материал корпуса: PA66, UL94V-0
  • Напряжение, В /: 300/250
  • Ток, А /: 8/8
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG (мм2): 28-14 (1,5)
  • Рабочая температура, °C: -40...+120
  • Таблица серий
    Код Наименование
    серии
    Особенности Количество
    выводов

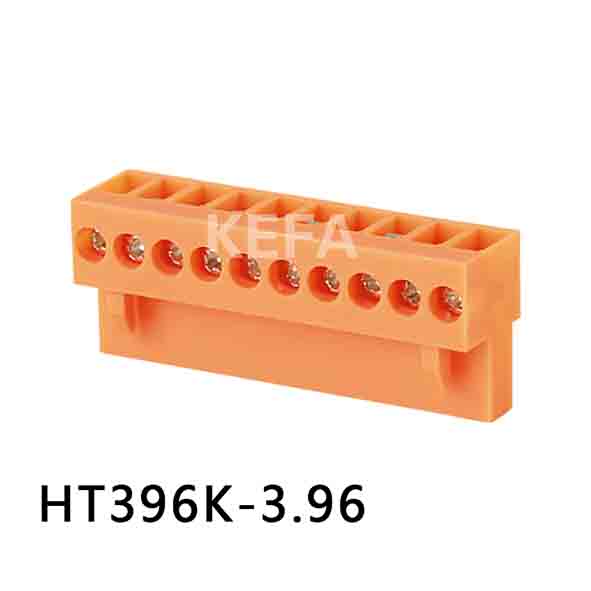

    3626 HT396K-3.96 серия HT396K-3.96 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...12

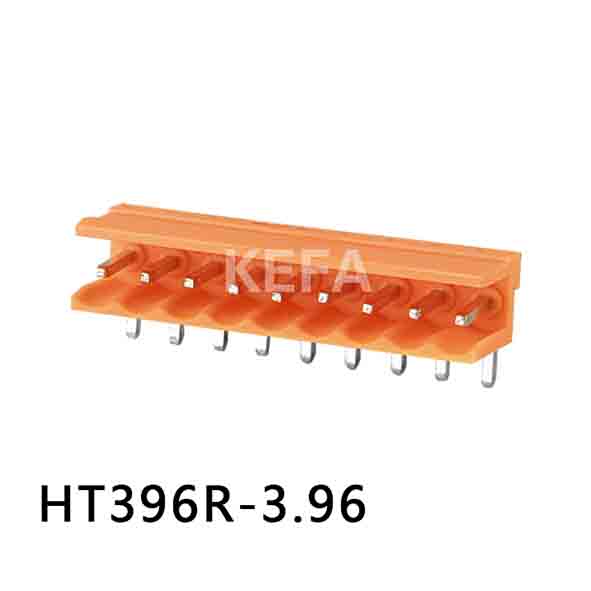

    3628 HT396R-3.96 серия HT396R-3.96 Вилки однорядные угловые на плату 2...12

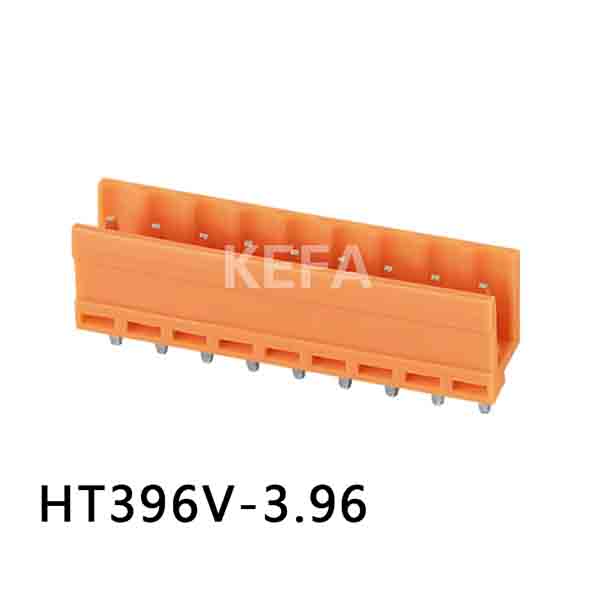

    3627 HT396V-3.96 серия HT396V-3.96 Вилки однорядные прямые на плату 2...12
