Разъемные клеммники с шагом 7.62 мм

Разъёмные клеммники с шагом 7,62 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 7,62 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 7,62 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 7,62 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 7,62
  • Винты: M2.5, сталь хромированная + оцинкованная
  • Материал корпуса: PA66, UL94V-0
  • Выдерживаемое напряжение: AC2500V/1Min
  • Таблица серий

    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов
    Напряжение, В / Ток, А / Диаметр
    провода,
    AWG (мм2)
    Рабочая
    температура,
    °C

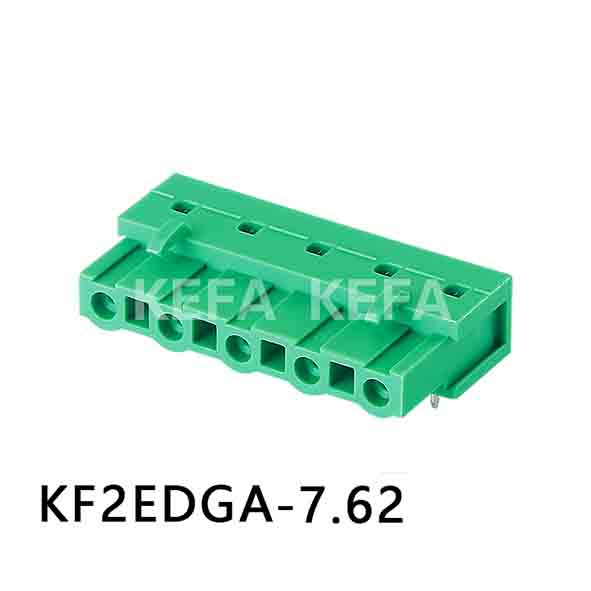

    3802 KF2EDGA-7.62 серия KF2EDGA-7.62 Розетки однорядные угловые на плату 2...24 фосфорная бронза луженая 300/400 10/15   -40...+120

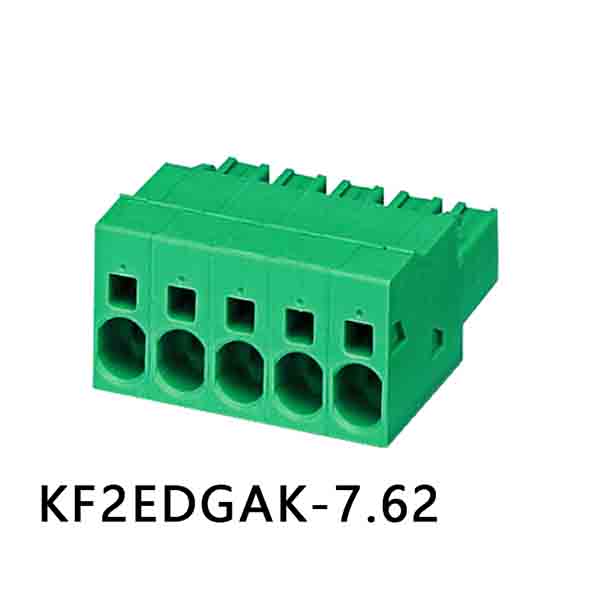

    7399 KF2EDGAK-7.62 серия KF2EDGAK-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...16 фосфорная бронза луженая 600/1000 35/41 24-8 (6) -40...+120

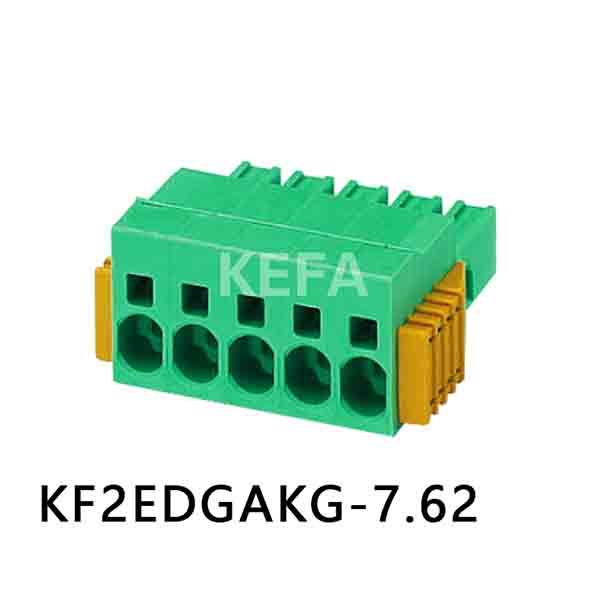

    7401 KF2EDGAKG-7.62 серия KF2EDGAKG-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы, с защелками 2...16 фосфорная бронза луженая 600/1000 35/41 24-8 (6) -40...+120

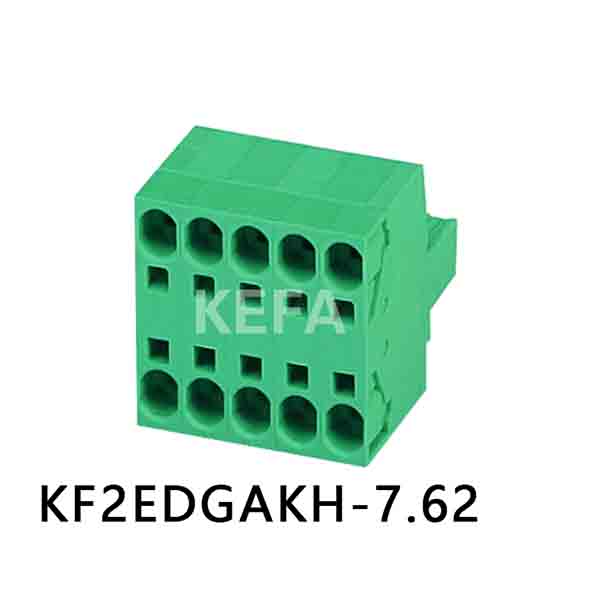

    7402 KF2EDGAKH-7.62 серия KF2EDGAKH-7.62 Вилки двухрядные на провод с прямыми входами проводов под винтовые зажимы 2...16 фосфорная бронза луженая 600/1000 31/41 24-8 (6) -40...+120

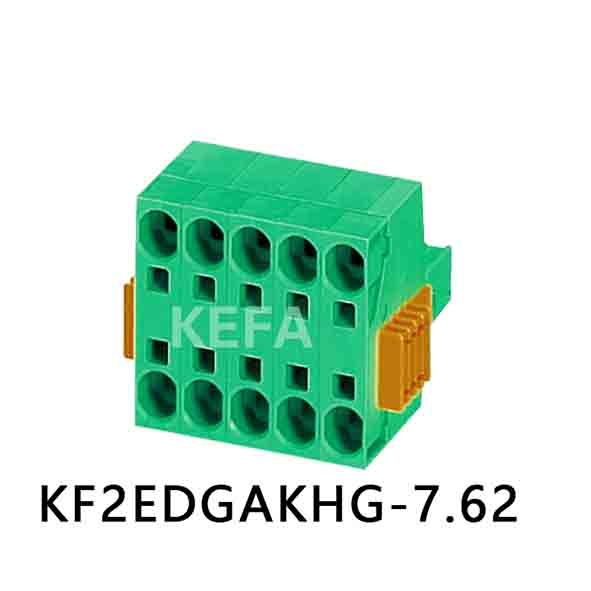

    7404 KF2EDGAKHG-7.62 серия KF2EDGAKHG-7.62 Вилки двухрядные на провод с прямыми входами проводов под винтовые зажимы, с защелками 2...16 фосфорная бронза луженая 600/1000 31/41 24-8 (6) -40...+120

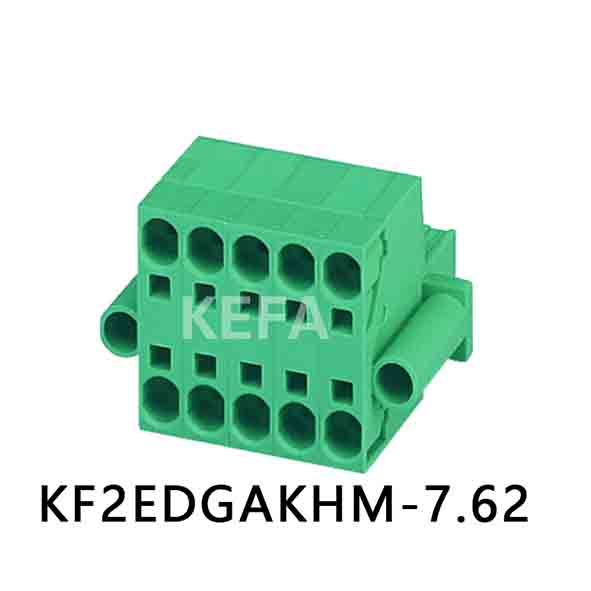

    7403 KF2EDGAKHM-7.62 серия KF2EDGAKHM-7.62 Вилки двухрядные на провод с прямыми входами проводов под винтовые зажимы, с монтажными ушами 2...16 фосфорная бронза луженая 600/1000 31/41 24-8 (6) -40...+120

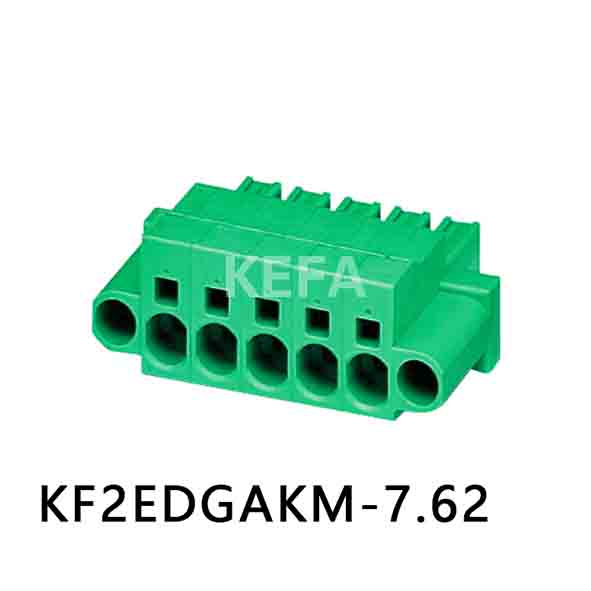

    7400 KF2EDGAKM-7.62 серия KF2EDGAKM-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы, с монтажными ушами 2...16 фосфорная бронза луженая 600/1000 35/41 24-8 (6) -40...+120

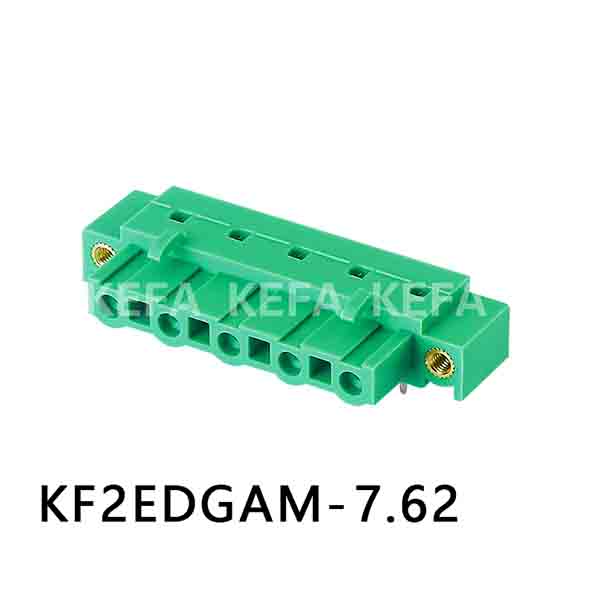

    3803 KF2EDGAM-7.62 серия KF2EDGAM-7.62 Розетки однорядные угловые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/400 10/15   -40...+120

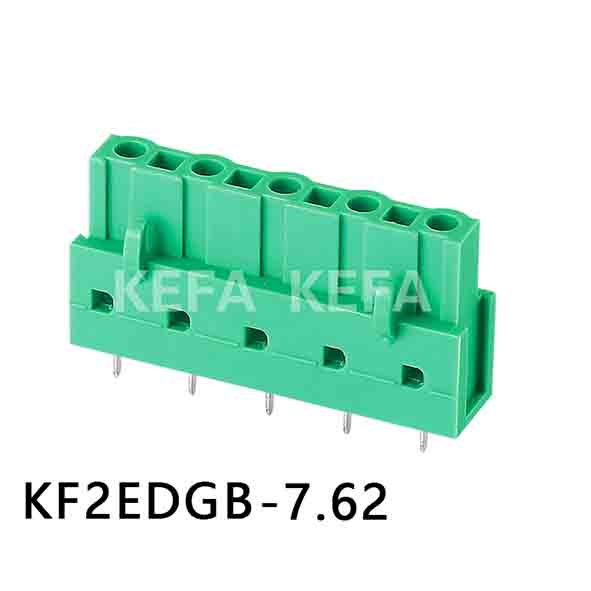

    3804 KF2EDGB-7.62 серия KF2EDGB-7.62 Розетки однорядные прямые на плату 2...24 фосфорная бронза луженая 300/400 10/15   -40...+120

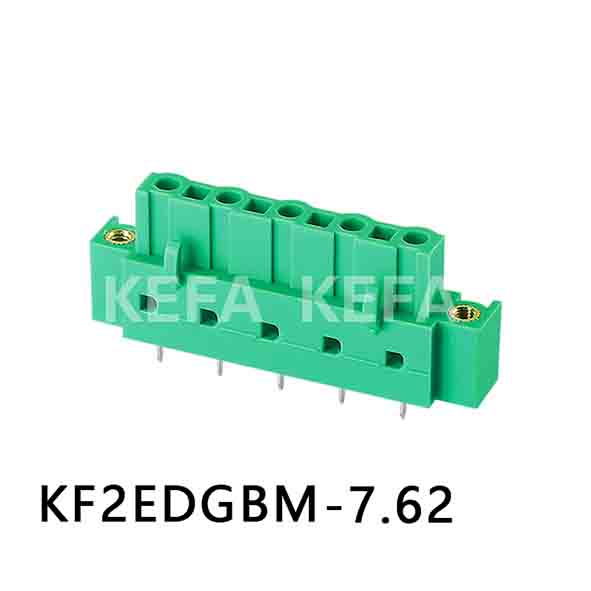

    3805 KF2EDGBM-7.62 серия KF2EDGBM-7.62 Розетки однорядные прямые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/400 10/15   -40...+120

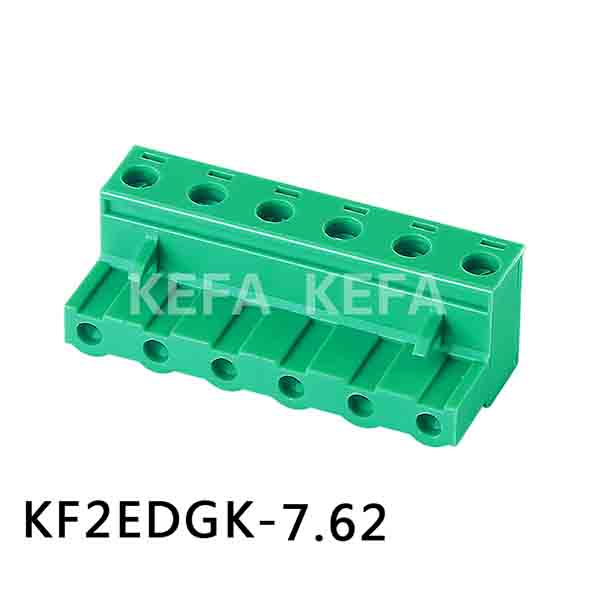

    3806 KF2EDGK-7.62 серия KF2EDGK-7.62 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

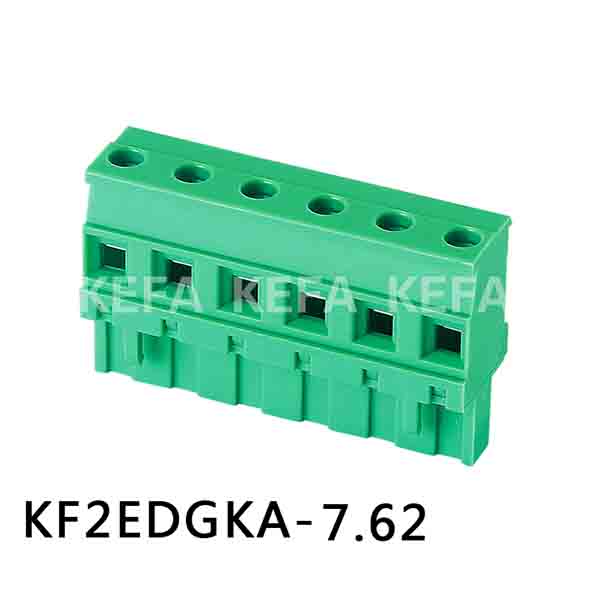

    3807 KF2EDGKA-7.62 серия KF2EDGKA-7.62 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

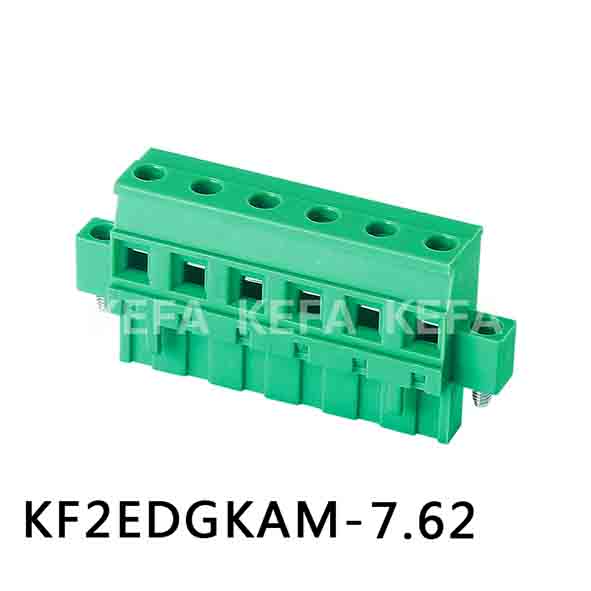

    3808 KF2EDGKAM-7.62 серия KF2EDGKAM-7.62 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

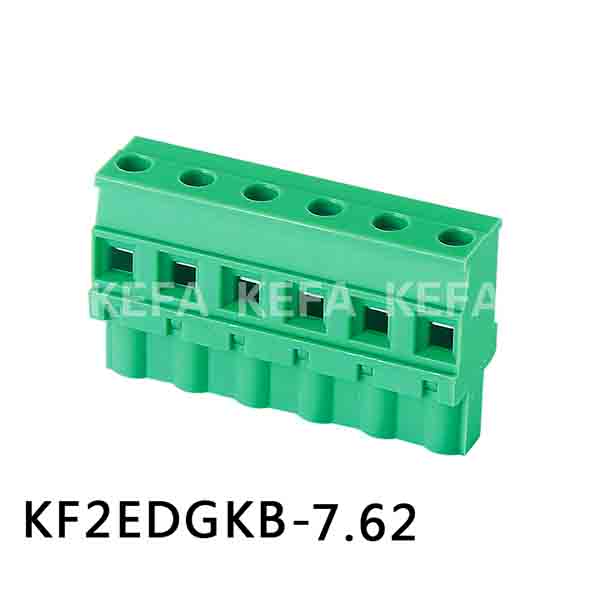

    3809 KF2EDGKB-7.62 серия KF2EDGKB-7.62 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

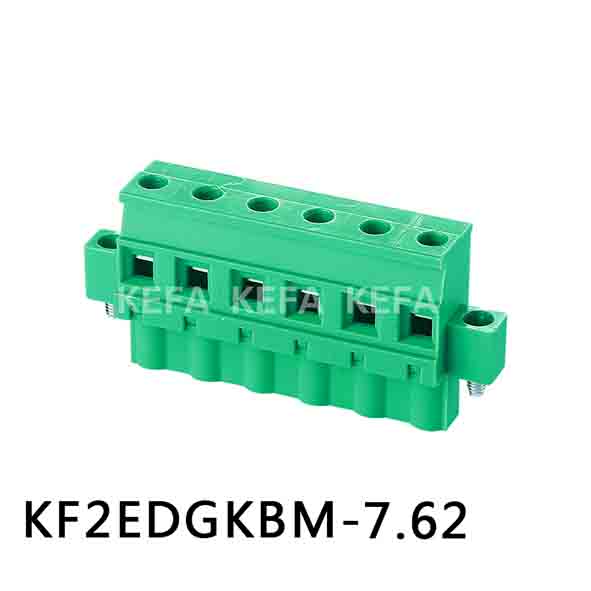

    3810 KF2EDGKBM-7.62 серия KF2EDGKBM-7.62 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

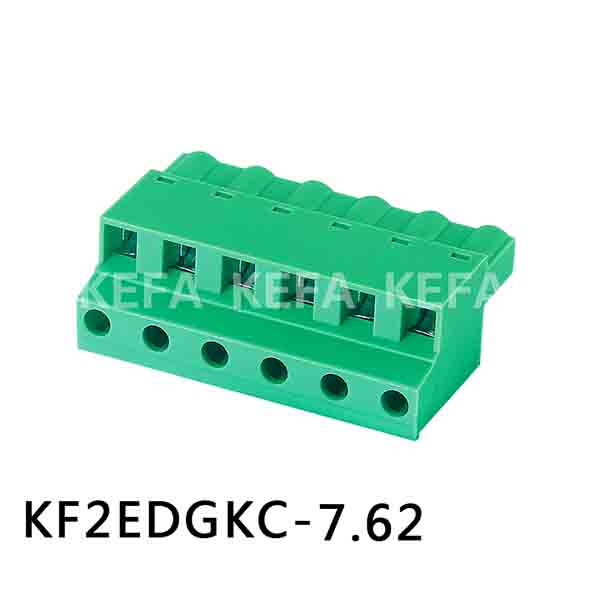

    3811 KF2EDGKC-7.62 серия KF2EDGKC-7.62 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

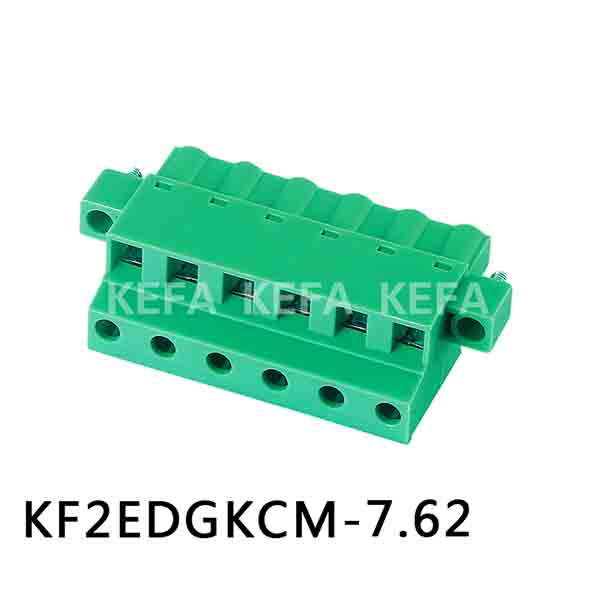

    3812 KF2EDGKCM-7.62 серия KF2EDGKCM-7.62 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

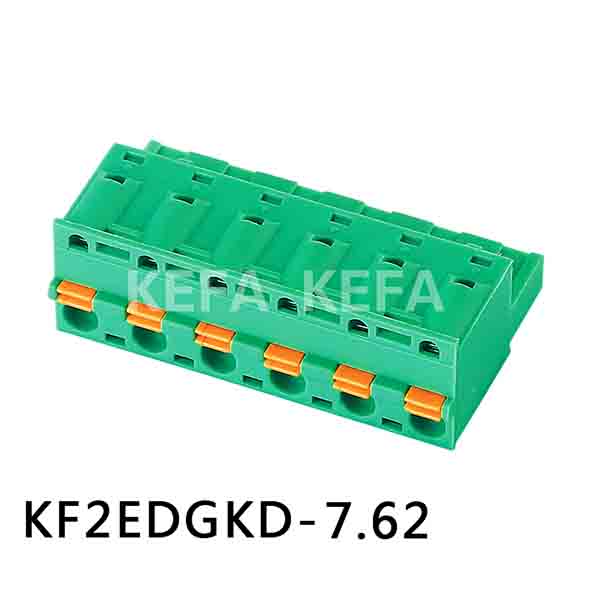

    3813 KF2EDGKD-7.62 серия KF2EDGKD-7.62 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

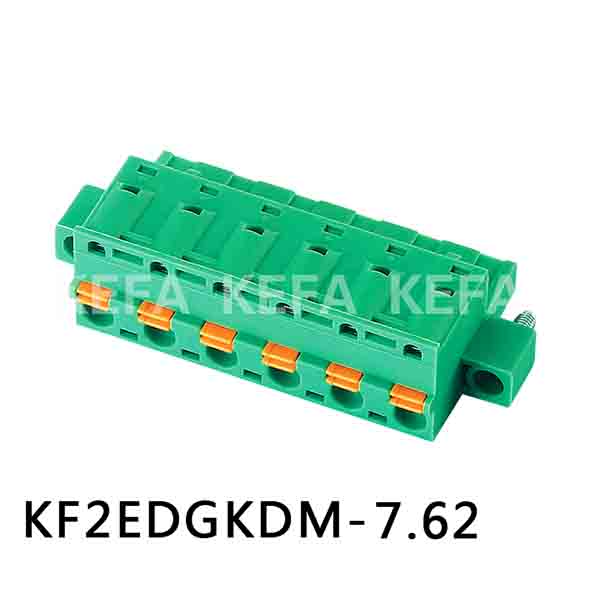

    3814 KF2EDGKDM-7.62 серия KF2EDGKDM-7.62 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

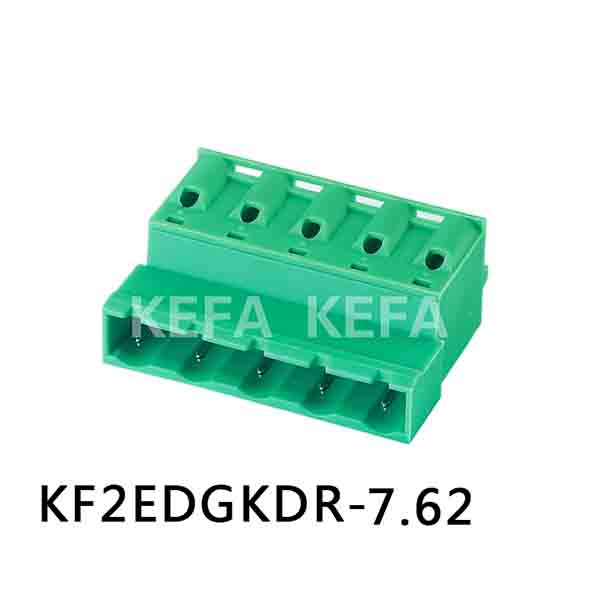

    7382 KF2EDGKDR-7.62 серия KF2EDGKDR-7.62 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

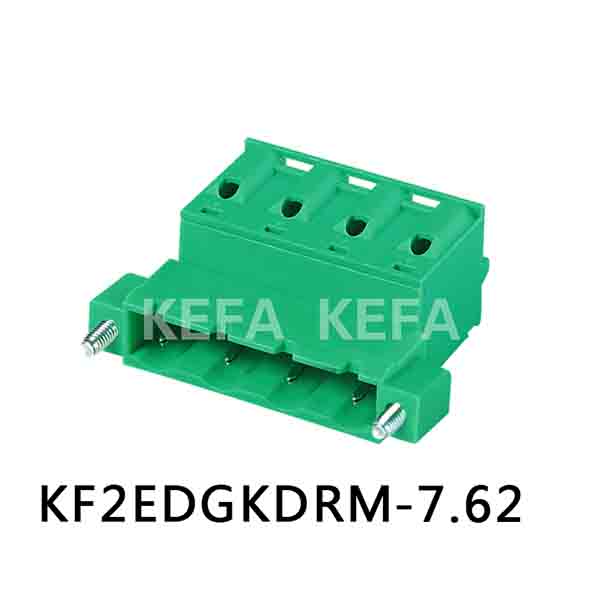

    7384 KF2EDGKDRM-7.62 серия KF2EDGKDRM-7.62 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

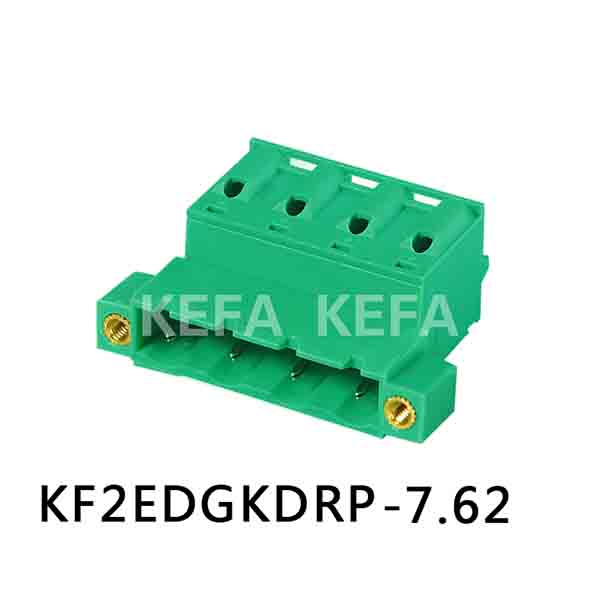

    7383 KF2EDGKDRP-7.62 серия KF2EDGKDRP-7.62 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы, с закладными гайками 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

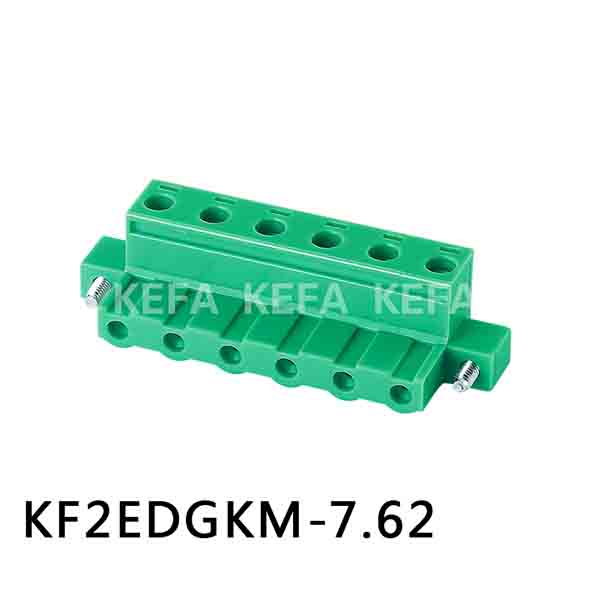

    3815 KF2EDGKM-7.62 серия KF2EDGKM-7.62 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

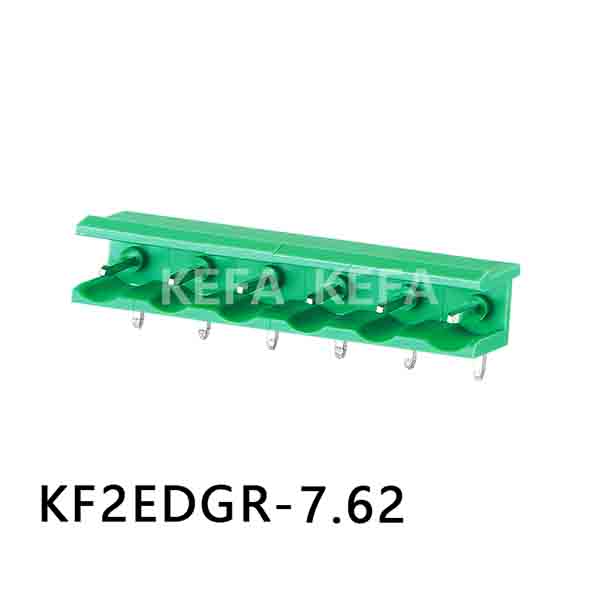

    3816 KF2EDGR-7.62 серия KF2EDGR-7.62 Вилки однорядные угловые на плату 2...24 латунь луженая 300/450 10/15   -40...+120

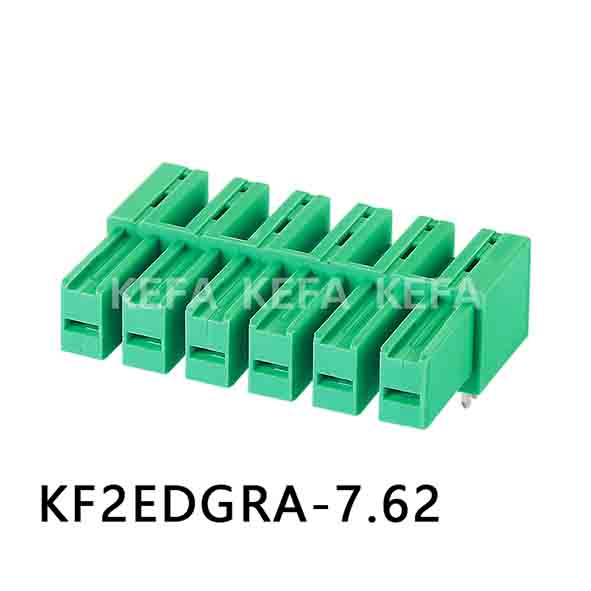

    7389 KF2EDGRA-7.62 серия KF2EDGRA-7.62 Розетки угловые на плату 2...16 латунь луженая 600/1000 41/41   -40...+120

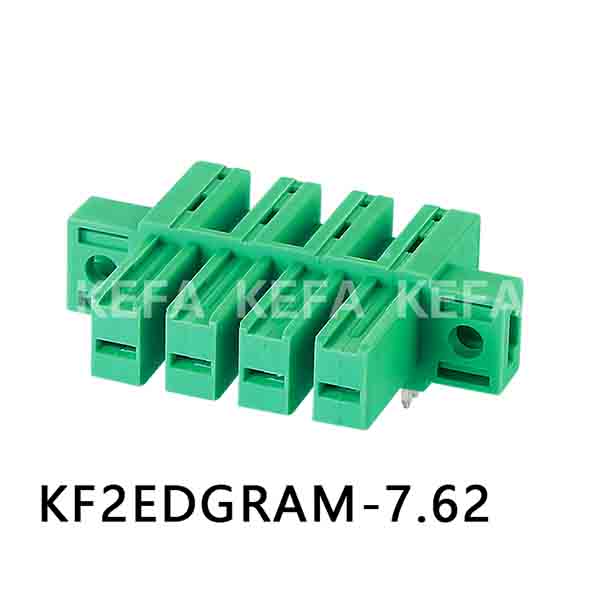

    7390 KF2EDGRAM-7.62 серия KF2EDGRAM-7.62 Розетки угловые на плату, с монтажными ушами 2...16 латунь луженая 600/1000 41/41   -40...+120

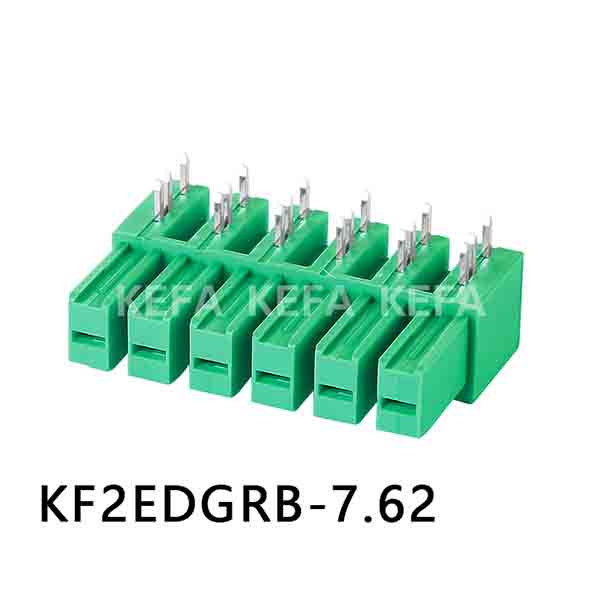

    7391 KF2EDGRB-7.62 серия KF2EDGRB-7.62 Розетки угловые на плату 2...16 латунь луженая 600/1000 41/41   -40...+120

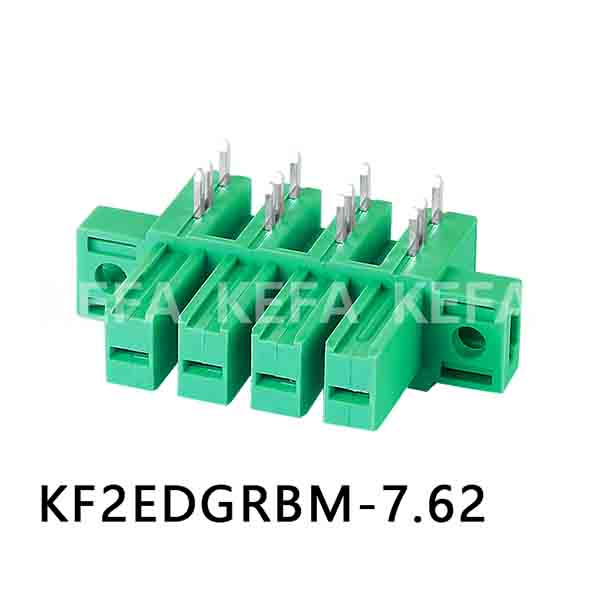

    7392 KF2EDGRBM-7.62 серия KF2EDGRBM-7.62 Розетки угловые на плату, с монтажными ушами 2...16 латунь луженая 600/1000 41/41   -40...+120
    3817 KF2EDGRC-7.62 серия KF2EDGRC-7.62 Вилки однорядные угловые на плату 2...24 латунь луженая 300/450 10/15   -40...+120

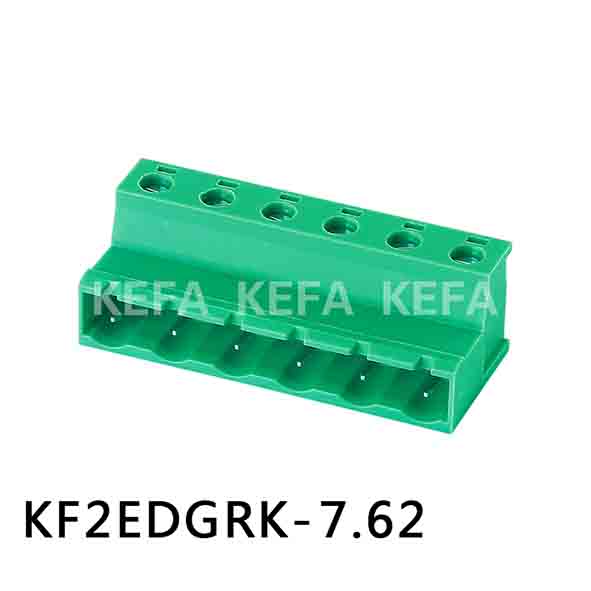

    3818 KF2EDGRK-7.62 серия KF2EDGRK-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

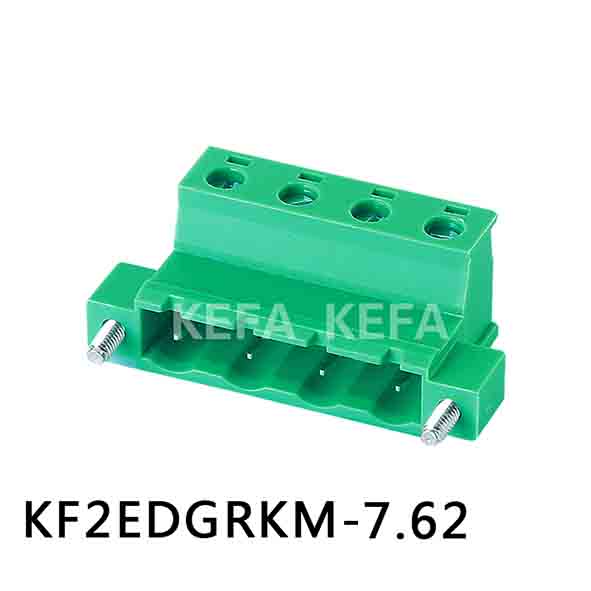

    3819 KF2EDGRKM-7.62 серия KF2EDGRKM-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

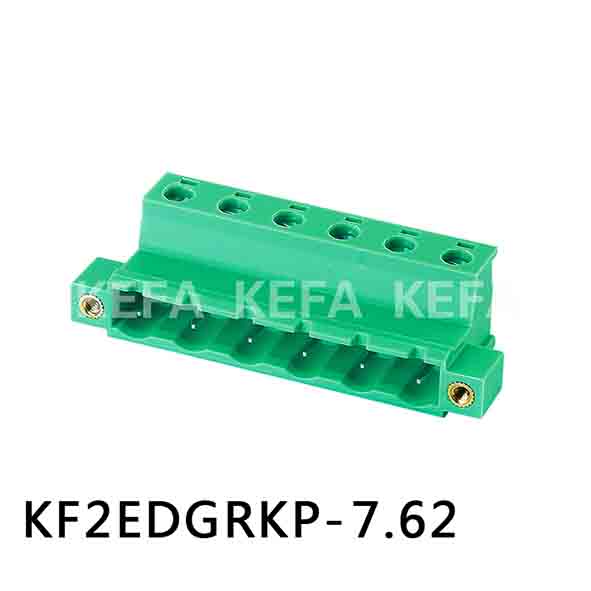

    3820 KF2EDGRKP-7.62 серия KF2EDGRKP-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с закладными гайками 2...24 фосфорная бронза никелировнная 300/400 10/15 28-12 (2,5) -40...+105

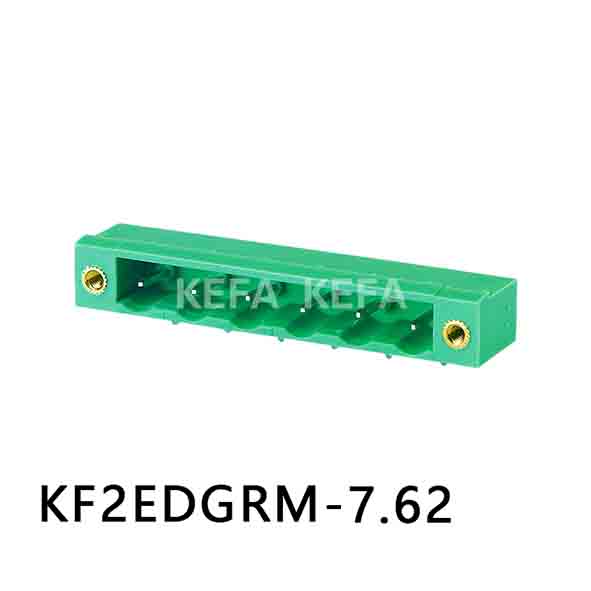

    3821 KF2EDGRM-7.62 серия KF2EDGRM-7.62 Вилки однорядные угловые на плату с закладными гайками 2...24 латунь луженая 300/450 10/15   -40...+120

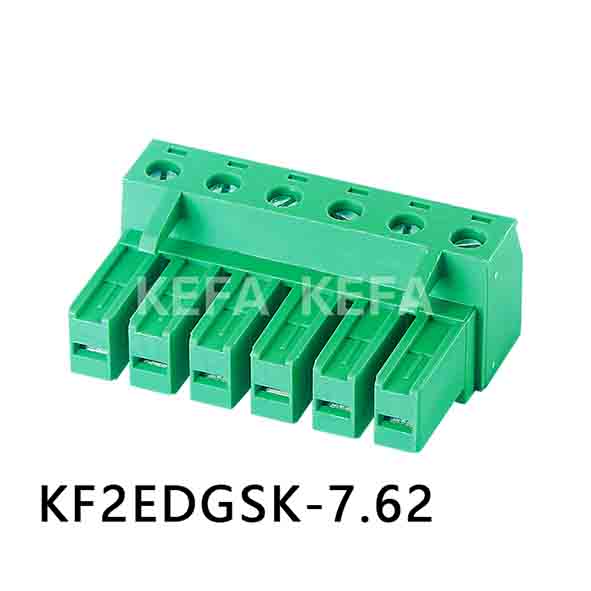

    3822 KF2EDGSK-7.62 серия KF2EDGSK-7.62 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...16 фосфорная бронза никелировнная 300/450 30/32 24-10 (4) -40...+120

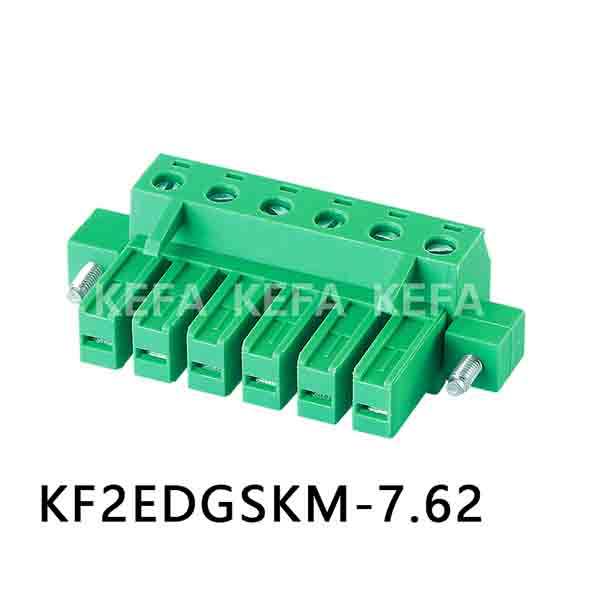

    3823 KF2EDGSKM-7.62 серия KF2EDGSKM-7.62 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы с монтажными ушами 2...16 фосфорная бронза никелировнная 300/450 30/32 24-10 (4) -40...+120

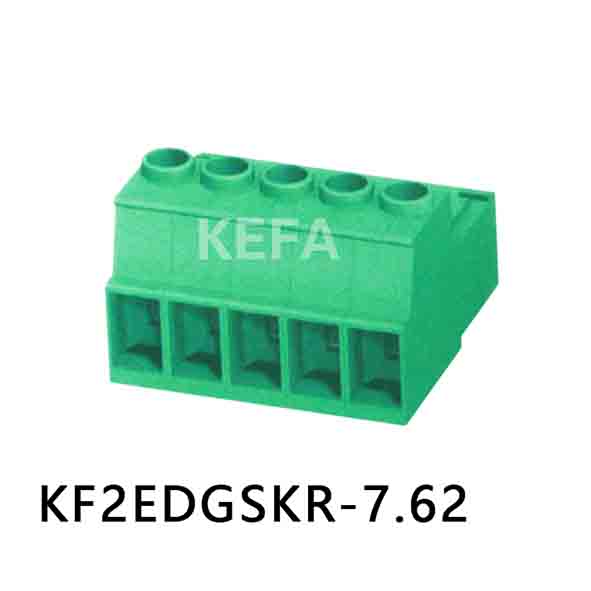

    7386 KF2EDGSKR-7.62 серия KF2EDGSKR-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...16 латунь никелировнная 600/1000 41/41 24-8 (10) -40...+120

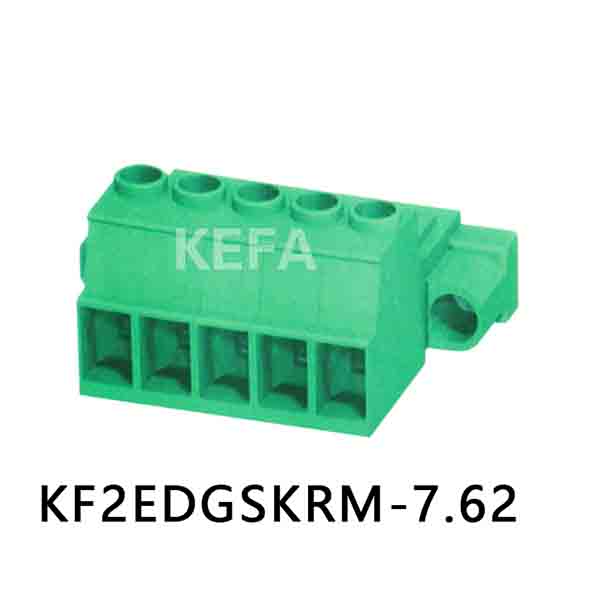

    7388 KF2EDGSKRM-7.62 серия KF2EDGSKRM-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с закладными гайками 2...16 латунь никелировнная 600/1000 41/41 24-8 (10) -40...+120

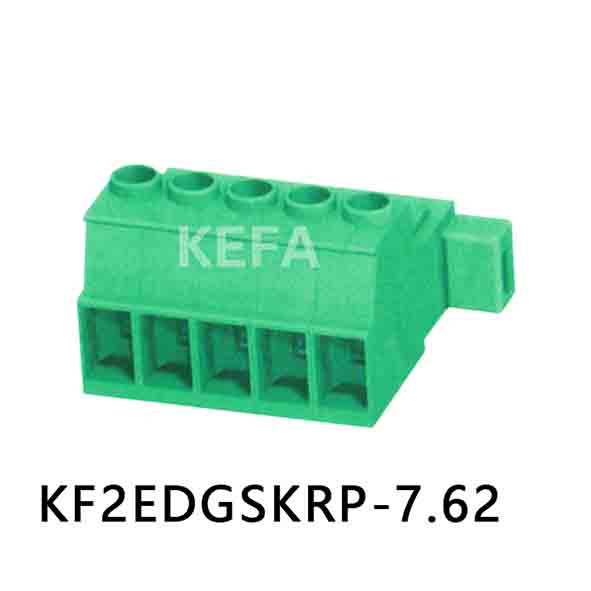

    7387 KF2EDGSKRP-7.62 серия KF2EDGSKRP-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...16 латунь никелировнная 600/1000 41/41 24-8 (10) -40...+120

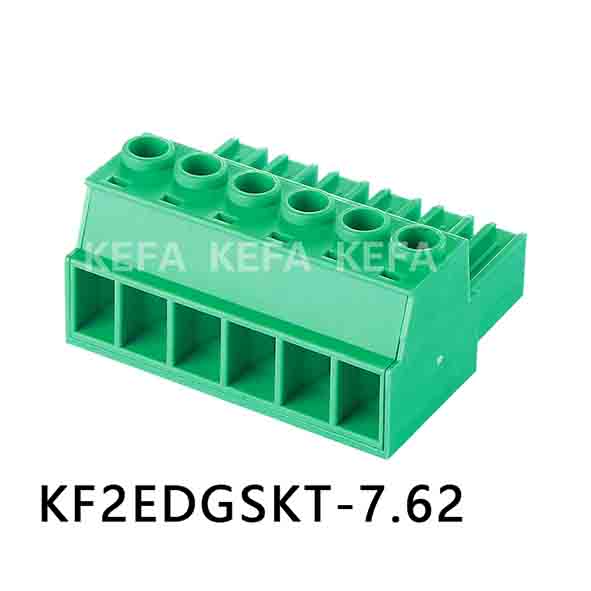

    7396 KF2EDGSKT-7.62 серия KF2EDGSKT-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...16 медь никелировнная 600/1000 41/41 24-8 (10) -40...+120

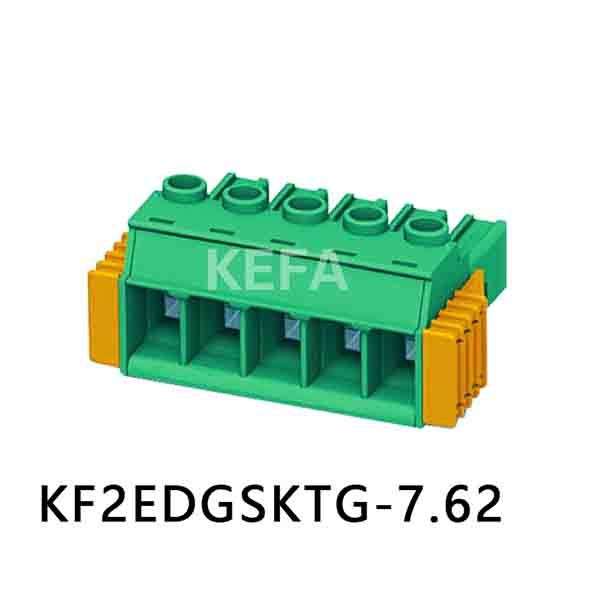

    7398 KF2EDGSKTG-7.62 серия KF2EDGSKTG-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы, с защелками 2...16 медь никелировнная 600/1000 41/41 24-8 (6) -40...+120

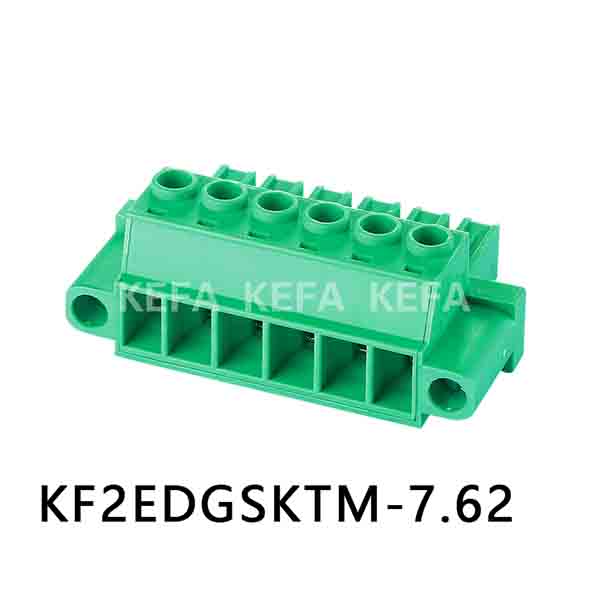

    7397 KF2EDGSKTM-7.62 серия KF2EDGSKTM-7.62 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы, с монтажными ушами 2...16 медь никелировнная 600/1000 41/41 24-8 (10) -40...+120

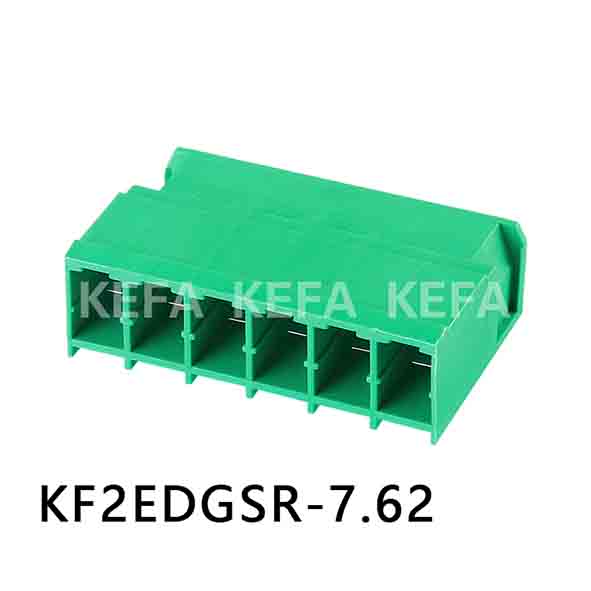

    3824 KF2EDGSR-7.62 серия KF2EDGSR-7.62 Вилки однорядные угловые на плату с плоскими контактами 2...16 латунь луженая 300/450 30/32 24-10 (4) -40...+120

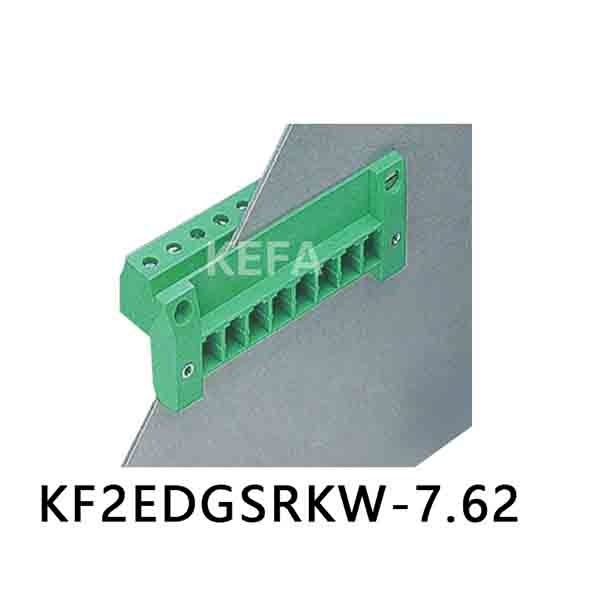

    7385 KF2EDGSRKW-7.62 серия KF2EDGSRKW-7.62 Вилки однорядные на панель с монтажными отверстиями 2...16 латунь никелировнная 300/450 30/32 24-10 (4) -40...+120

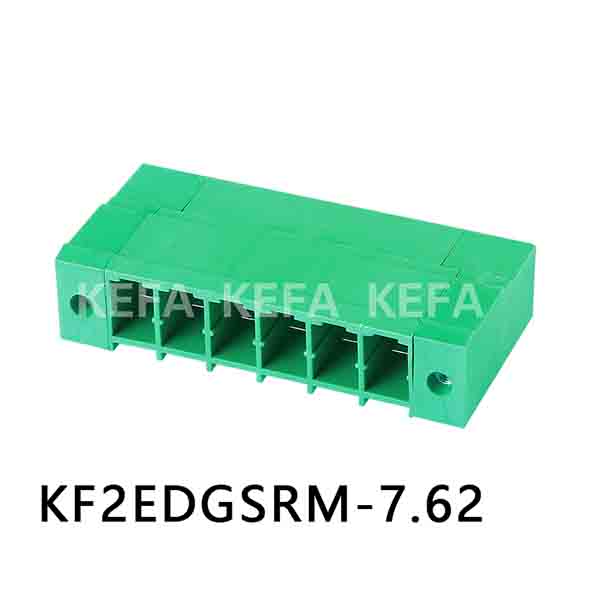

    3825 KF2EDGSRM-7.62 серия KF2EDGSRM-7.62 Вилки однорядные угловые на плату с плоскими контактами с монтажными ушами 2...16 латунь луженая 300/450 30/32   -40...+120

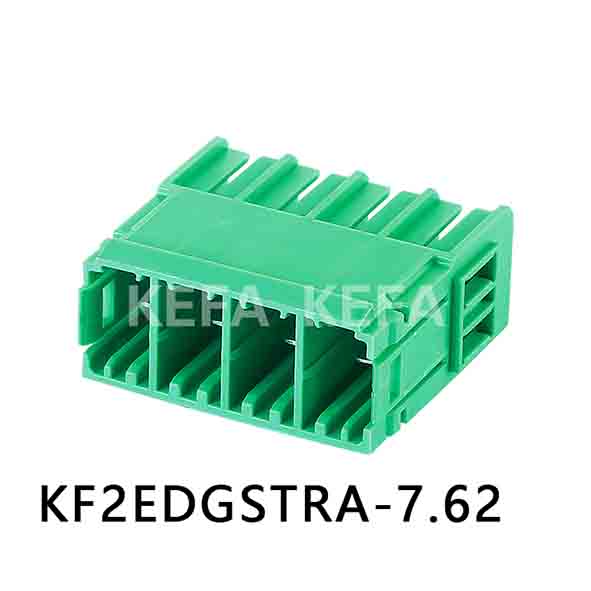

    7410 KF2EDGSTRA-7.62 серия KF2EDGSTRA-7.62 Вилки на плату угловые 2...16 медь луженая 600/1000 41/41   -40...+120

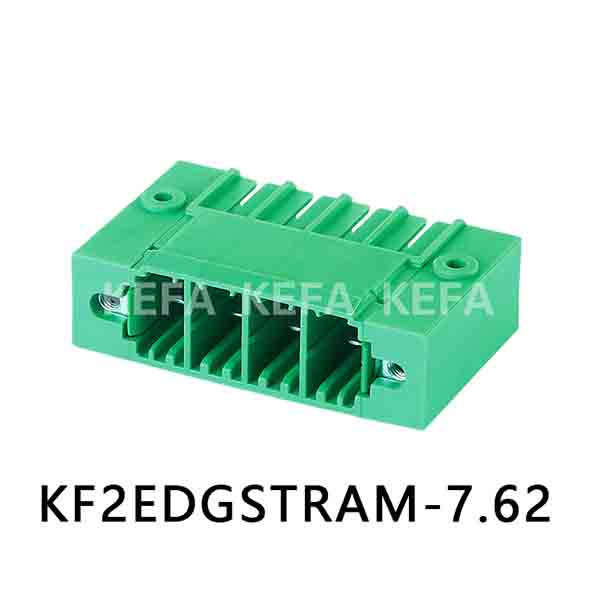

    7411 KF2EDGSTRAM-7.62 серия KF2EDGSTRAM-7.62 Вилки на плату угловые, с отверстиями под крепежные винты и закладные гайки 2...16 медь луженая 600/1000 41/41   -40...+120

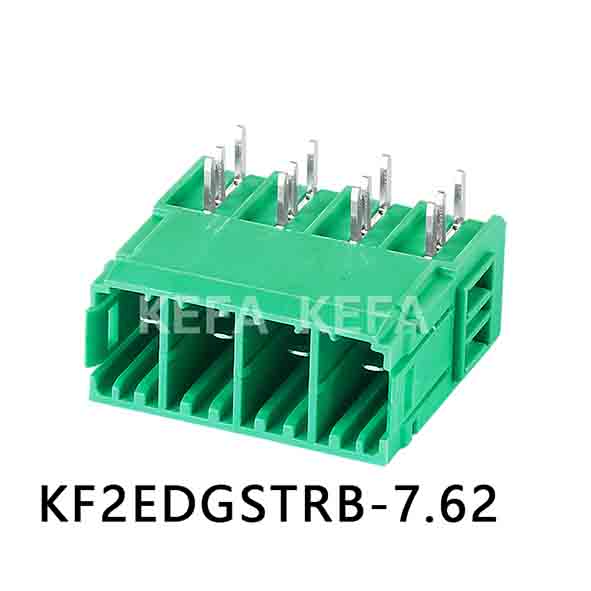

    7408 KF2EDGSTRB-7.62 серия KF2EDGSTRB-7.62 Вилки на плату угловые 2...16 медь луженая 600/1000 41/41   -40...+120

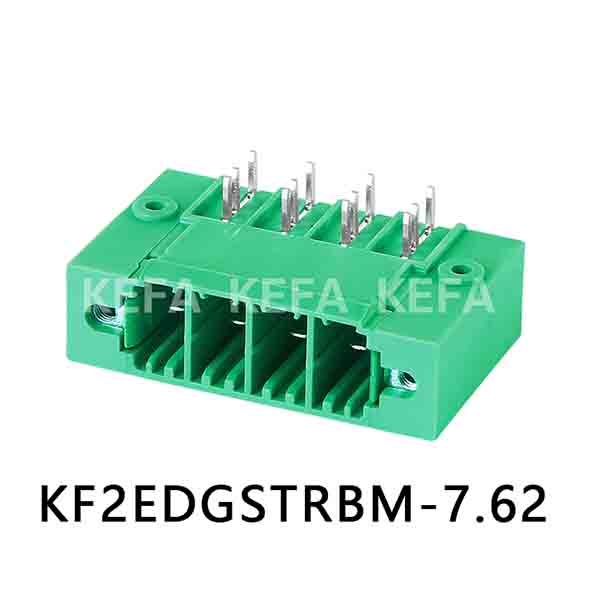

    7409 KF2EDGSTRBM-7.62 серия KF2EDGSTRBM-7.62 Вилки на плату угловые, с отверстиями под крепежные винты и закладные гайки 2...16 медь луженая 600/1000 41/41   -40...+120

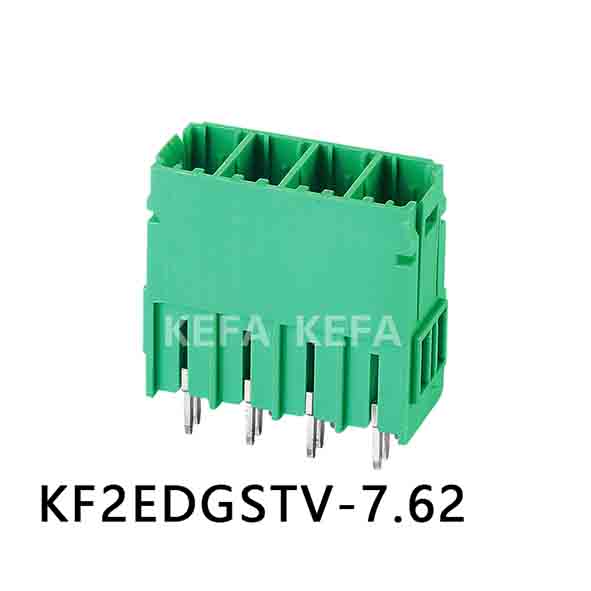

    7406 KF2EDGSTV-7.62 серия KF2EDGSTV-7.62 Вилки на плату прямые 2...16 медь луженая 600/1000 41/41   -40...+120

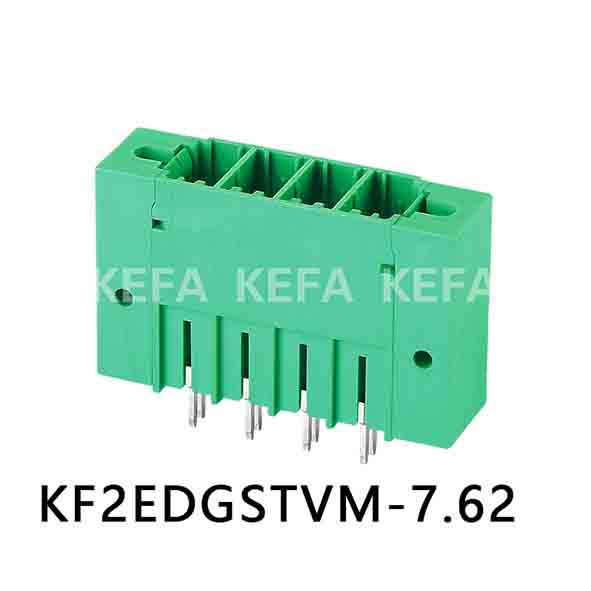

    7407 KF2EDGSTVM-7.62 серия KF2EDGSTVM-7.62 Вилки на плату прямые, с отверстиями под крепежные винты и закладные гайки 2...16 медь луженая 600/1000 41/41   -40...+120

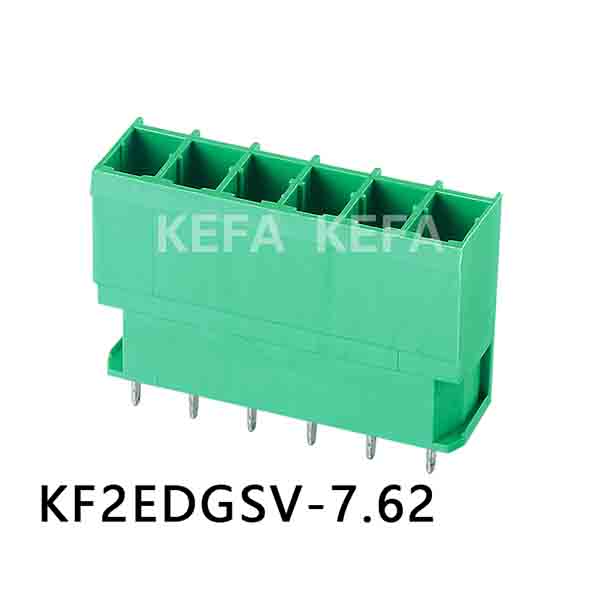

    3826 KF2EDGSV-7.62 серия KF2EDGSV-7.62 Вилки однорядные прямые на плату 2...16 латунь луженая 300/450 30/32   -40...+120

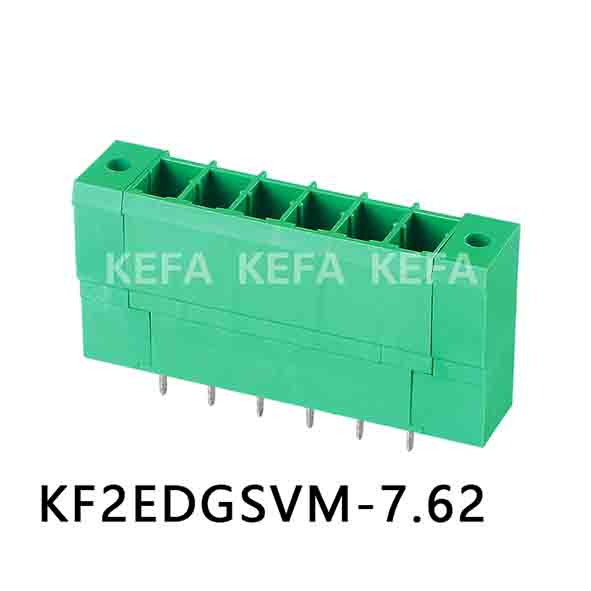

    3827 KF2EDGSVM-7.62 серия KF2EDGSVM-7.62 Вилки однорядные прямые на плату с закладными гайками 2...16 латунь луженая 300/450 30/32   -40...+120

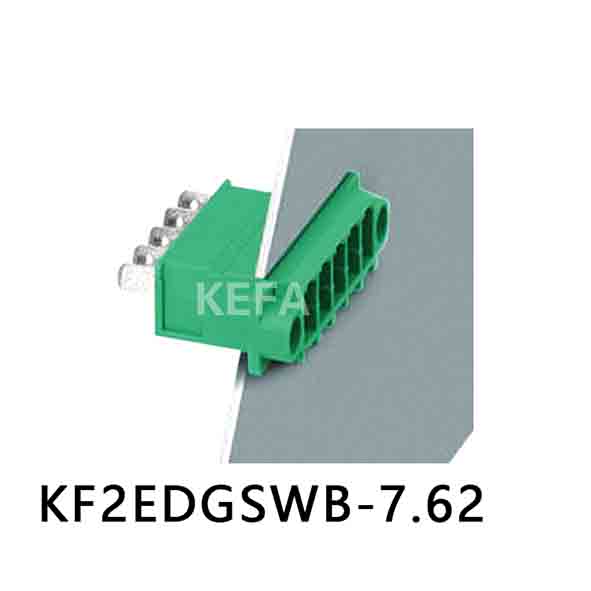

    7395 KF2EDGSWB-7.62 серия KF2EDGSWB-7.62 Разъемы на панель 2...16 латунь луженая 600/1000 41/41   -40...+120

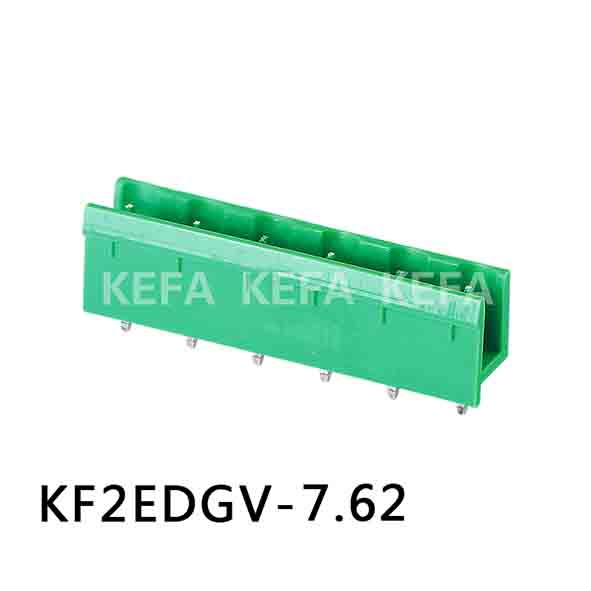

    3828 KF2EDGV-7.62 серия KF2EDGV-7.62 Вилки однорядные прямые на плату 2...24 латунь луженая 300/450 10/15   -40...+120

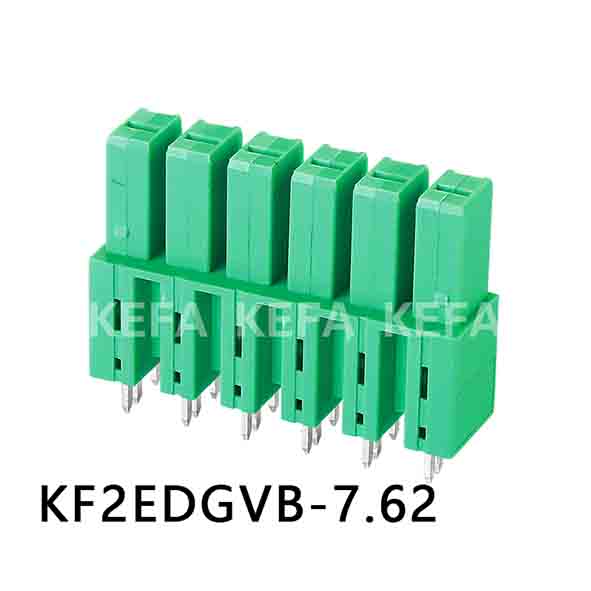

    7393 KF2EDGVB-7.62 серия KF2EDGVB-7.62 Розетки прямые на плату 2...16 латунь луженая 600/1000 41/41   -40...+120

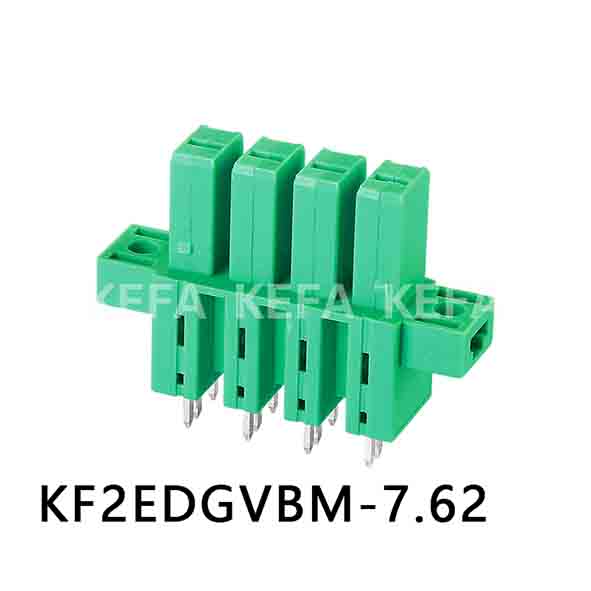

    7394 KF2EDGVBM-7.62 серия KF2EDGVBM-7.62 Розетки прямые на плату, с монтажными ушами 2...16 латунь луженая 600/1000 41/41   -40...+120

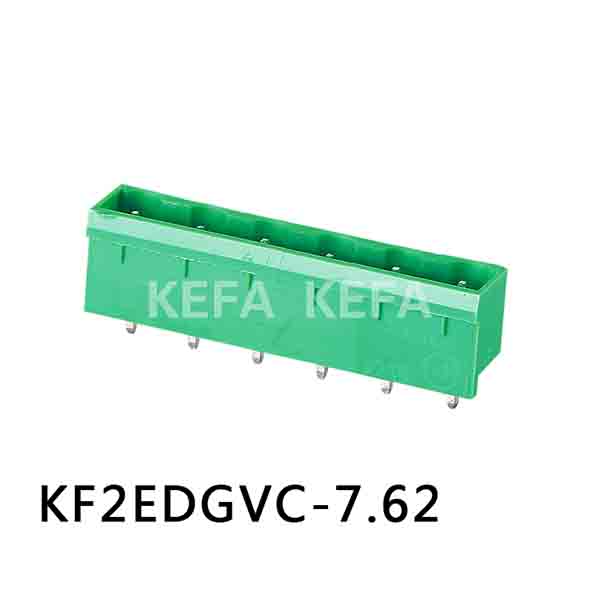

    3829 KF2EDGVC-7.62 серия KF2EDGVC-7.62 Вилки однорядные прямые на плату 2...24 латунь луженая 300/450 10/15   -40...+120

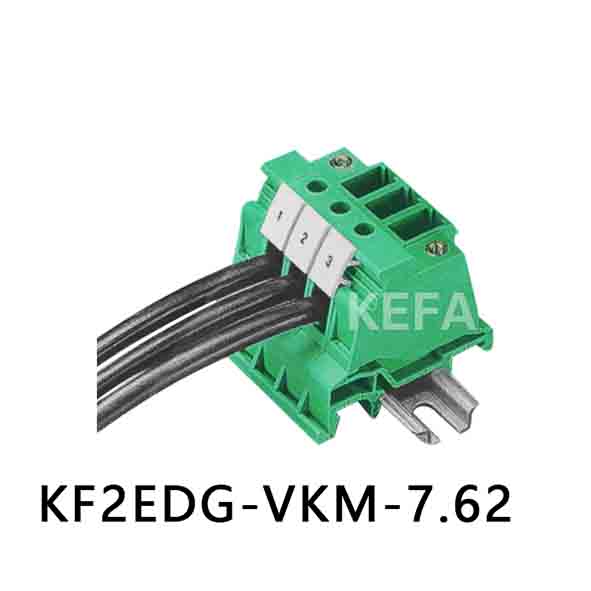

    7405 KF2EDG-VKM-7.62 серия KF2EDG-VKM-7.62 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы на DIN-рейку с монтажными ушами 2...16 латунь луженая 300/630 30/32 24-10 (0,5-4) -40...+120

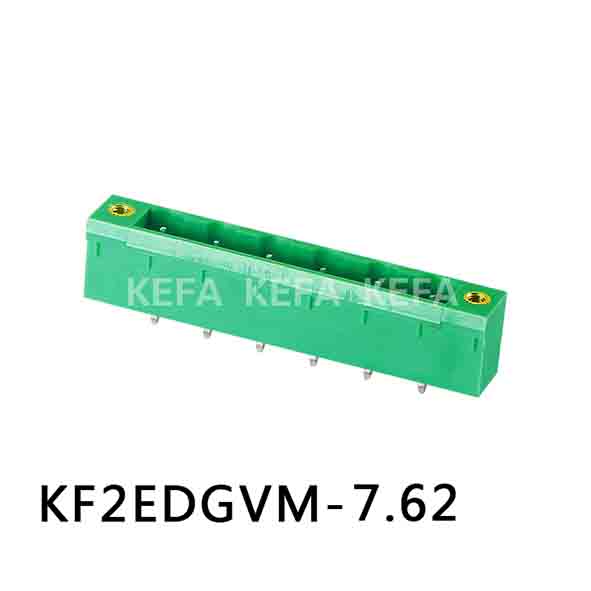

    3830 KF2EDGVM-7.62 серия KF2EDGVM-7.62 Вилки прямые однорядные на плату с закладными гайками 2...24 латунь луженая 300/450 10/15   -40...+120
