Разъемные клеммники с шагом 10.16 мм

Разъёмные клеммники с шагом 10,16 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 10,16 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 10,16 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 10,16 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 10,16
  • Винты: M4, сталь хромированная + оцинкованная
  • Покрытие контактов: медь золоченая
  • Материал корпуса: PA66, UL94V-0
  • Напряжение, В /: 600/1000
  • Ток, А /: 65/57
  • Выдерживаемое напряжение: AC3500V/1Min
  • Диаметр провода, AWG (мм2): 20-6 (10)
  • Рабочая температура, °C: -40...+105
  • Таблица серий
    Код Наименование
    серии
    Особенности Количество
    выводов

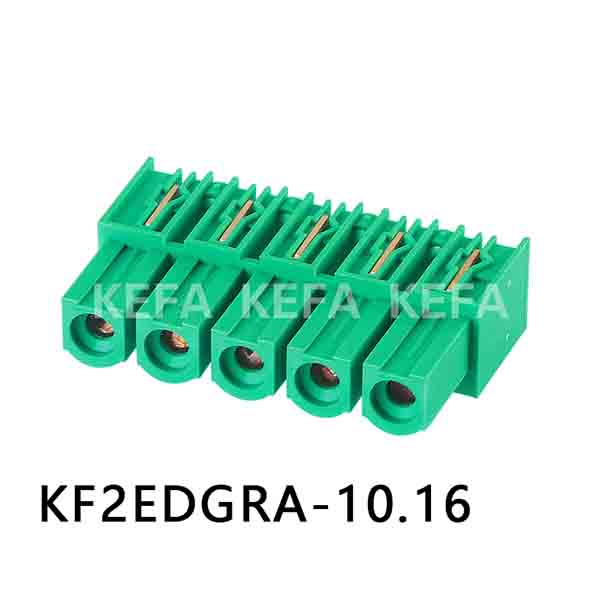

    3487 KF2EDGRA-10.16 серия KF2EDGRA-10.16 Розетки на плату угловые 2...12

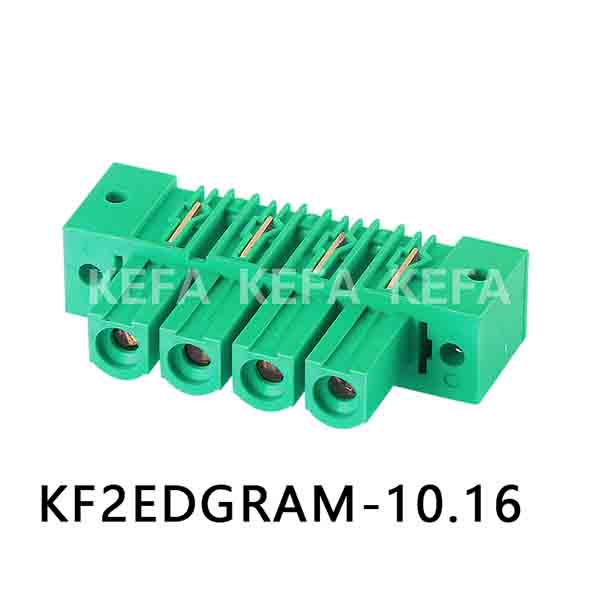

    3488 KF2EDGRAM-10.16 серия KF2EDGRAM-10.16 Розетки на плату угловые с монтажными ушами 2...12

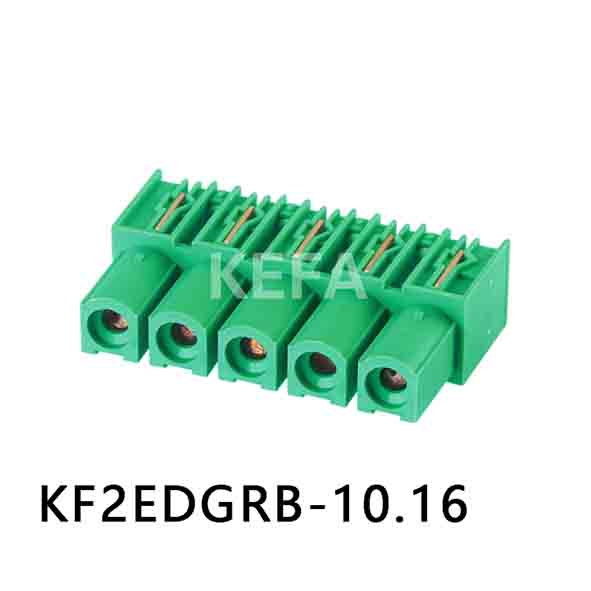

    3489 KF2EDGRB-10.16 серия KF2EDGRB-10.16 Розетки на плату угловые 2...12

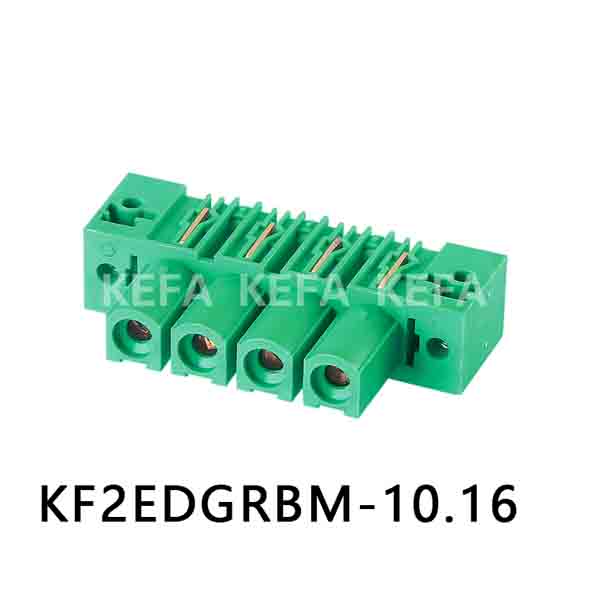

    3490 KF2EDGRBM-10.16 серия KF2EDGRBM-10.16 Розетки на плату угловые с монтажными ушами 2...12

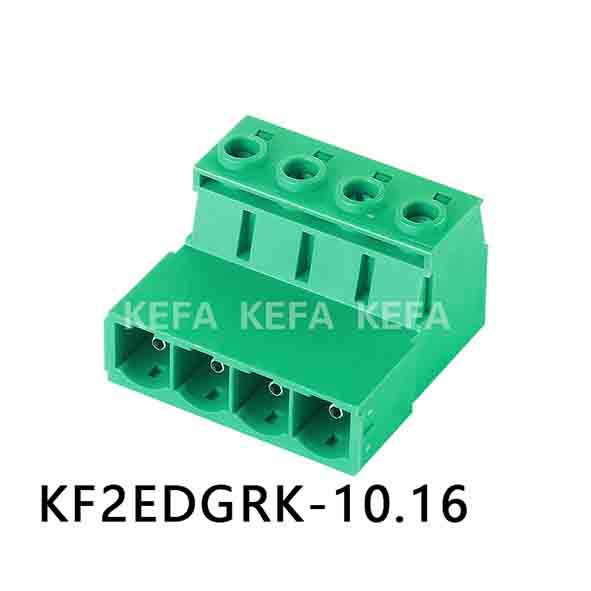

    3491 KF2EDGRK-10.16 серия KF2EDGRK-10.16 Вилки на провод 2...12

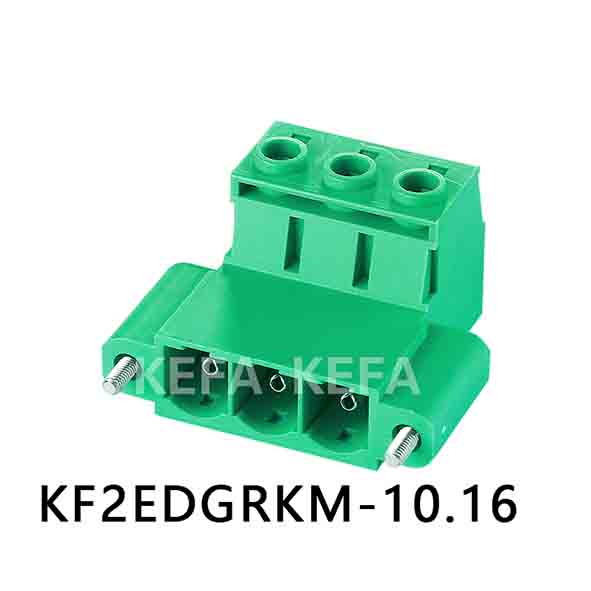

    3492 KF2EDGRKM-10.16 серия KF2EDGRKM-10.16 Вилки на провод с монтажными ушами 2...12

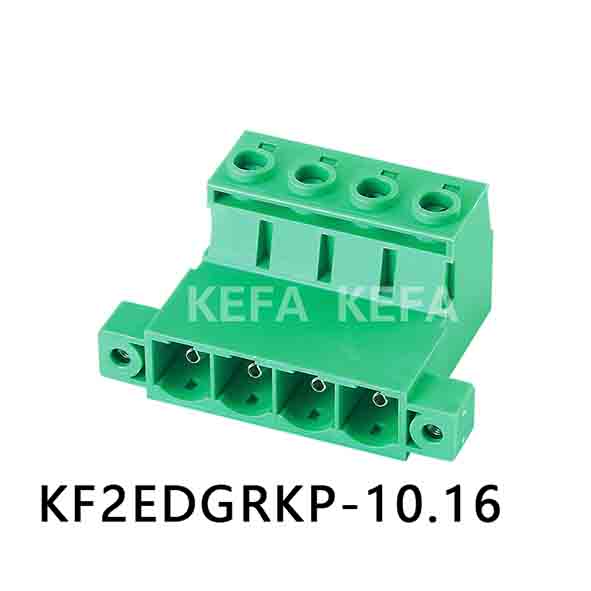

    3493 KF2EDGRKP-10.16 серия KF2EDGRKP-10.16 Вилки на провод 2...12

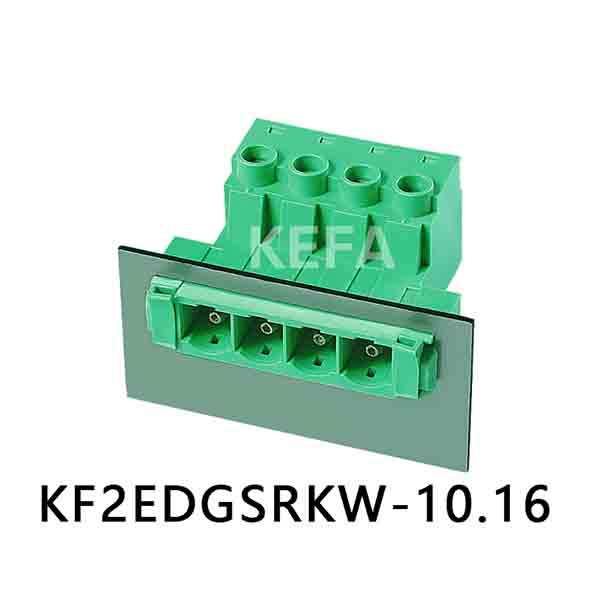

    7414 KF2EDGSRKW-10.16 серия KF2EDGSRKW-10.16 Вилки угловые на панель 2...12

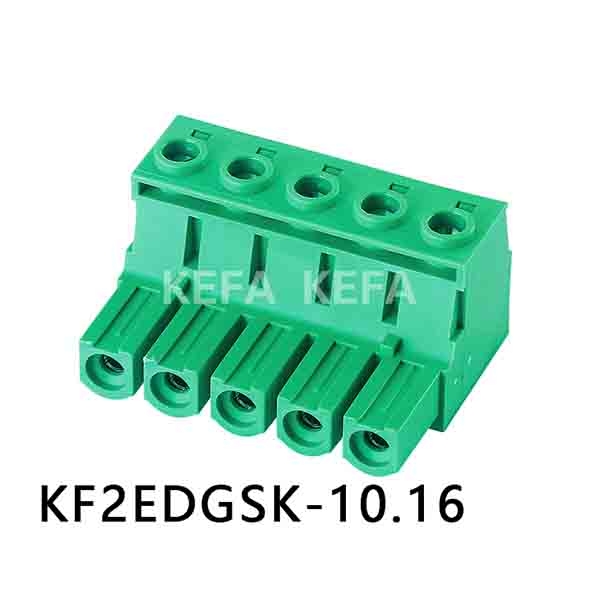

    3494 KF2EDGSK-10.16 серия KF2EDGSK-10.16 Розетки на провод 2...12

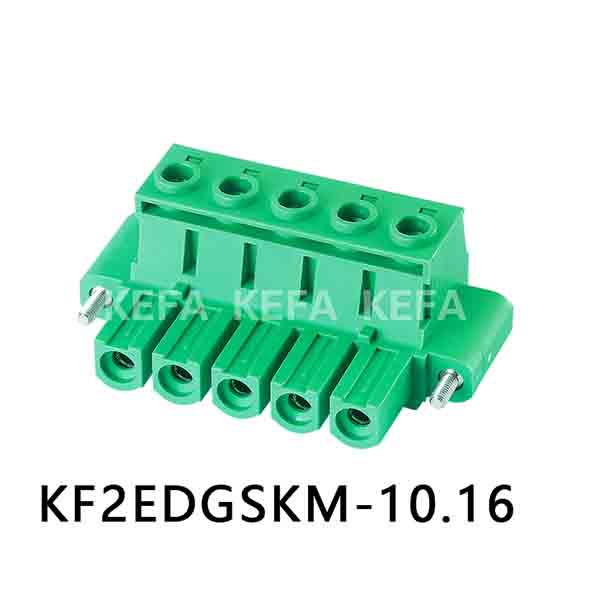

    3495 KF2EDGSKM-10.16 серия KF2EDGSKM-10.16 Розетки на провод с монтажными ушами 2...12

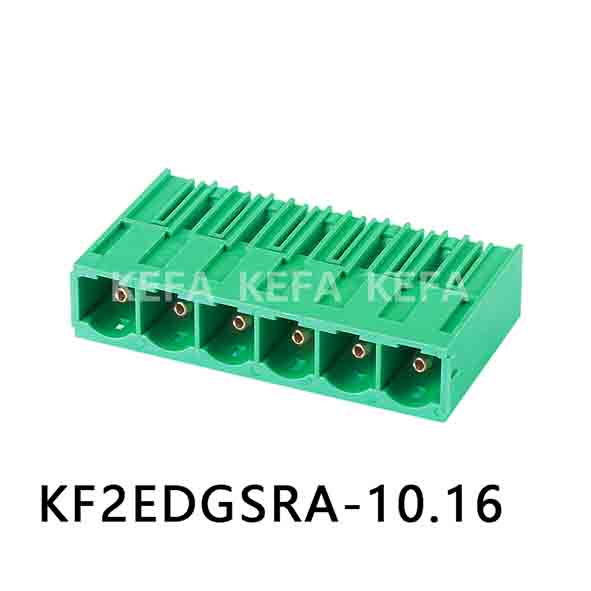

    3496 KF2EDGSRA-10.16 серия KF2EDGSRA-10.16 Вилки на плату угловые 2...12

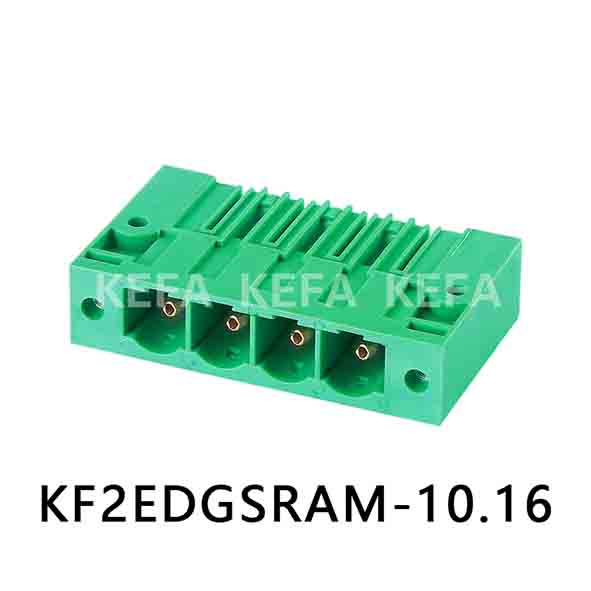

    7412 KF2EDGSRAM-10.16 серия KF2EDGSRAM-10.16 Вилки на плату угловые, с отверстиями под крепежные винты и закладные гайки 2...12

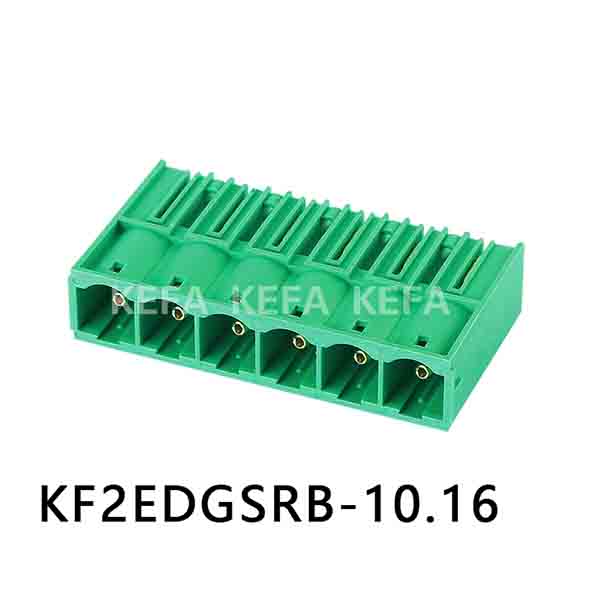

    3497 KF2EDGSRB-10.16 серия KF2EDGSRB-10.16 Вилки на плату угловые 2...12

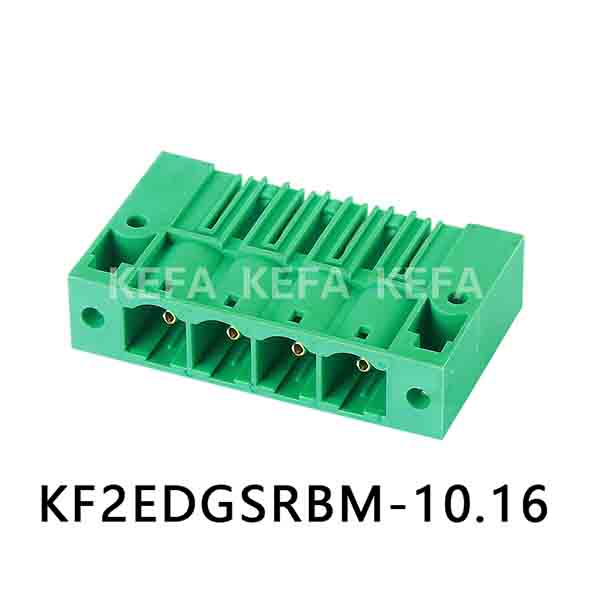

    7413 KF2EDGSRBM-10.16 серия KF2EDGSRBM-10.16 Вилки на плату угловые, с отверстиями под крепежные винты и закладные гайки 2...12

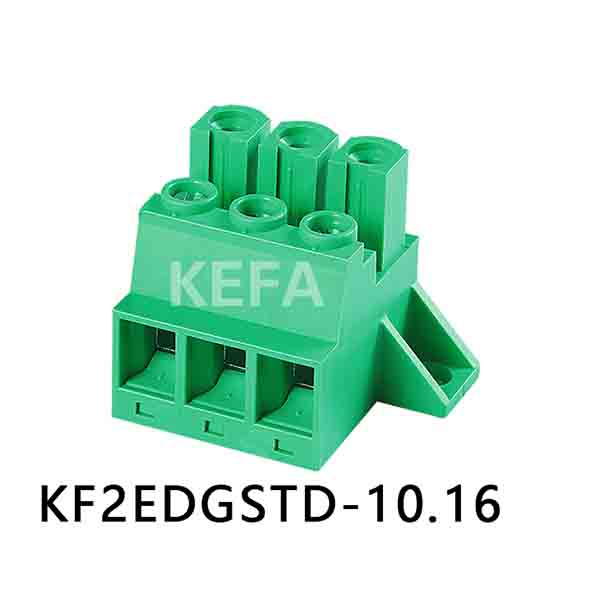

    7415 KF2EDGSTD-10.16 серия KF2EDGSTD-10.16 Розетки на провод с отверстиями под крепежные винты 2...12

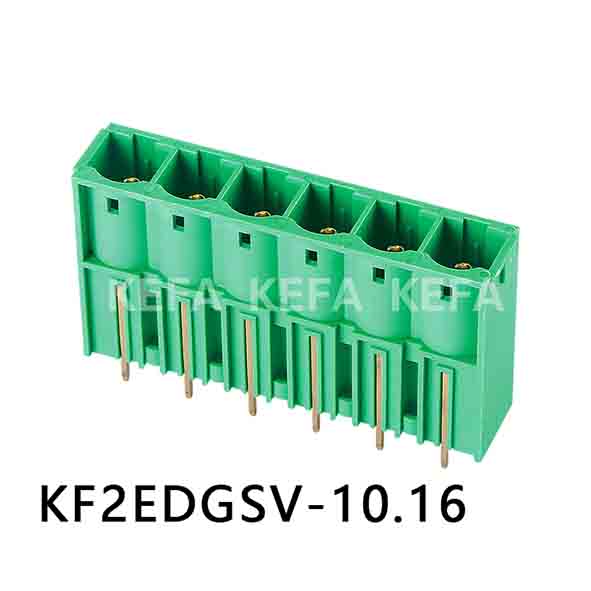

    3500 KF2EDGSV-10.16 серия KF2EDGSV-10.16 Вилки на плату прямые 2...12

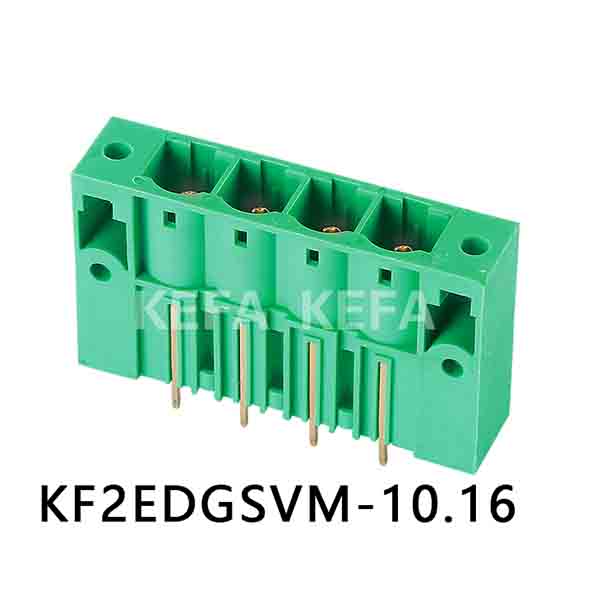

    3501 KF2EDGSVM-10.16 серия KF2EDGSVM-10.16 Вилки на плату прямые с отверстиями под крепежные винты и закладные гайки 2...12

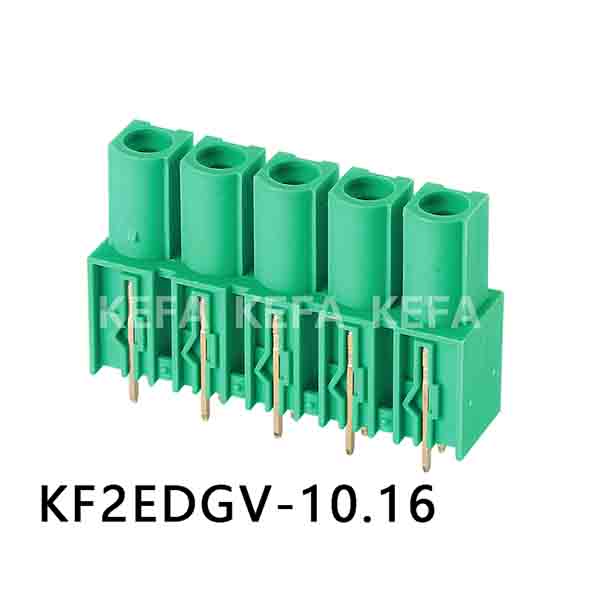

    3502 KF2EDGV-10.16 серия KF2EDGV-10.16 Розетки на плату прямые 2...12

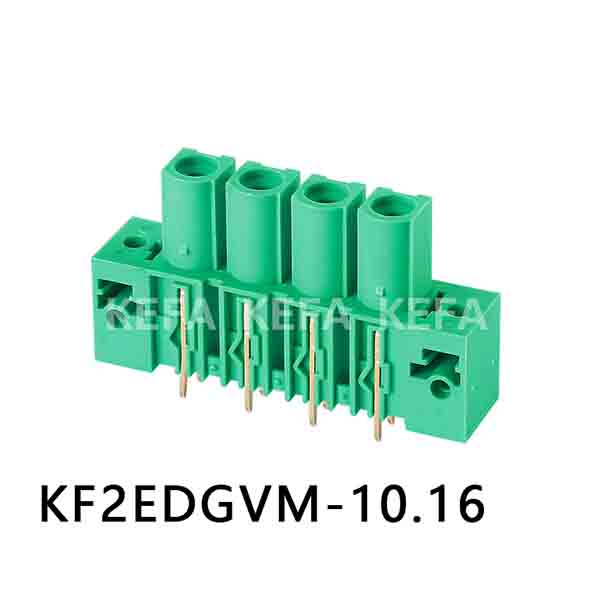

    3503 KF2EDGVM-10.16 серия KF2EDGVM-10.16 Розетки прямые на плату с отверстиями под крепежные винты и закладные гайки 2...12
