Серия KF78CM

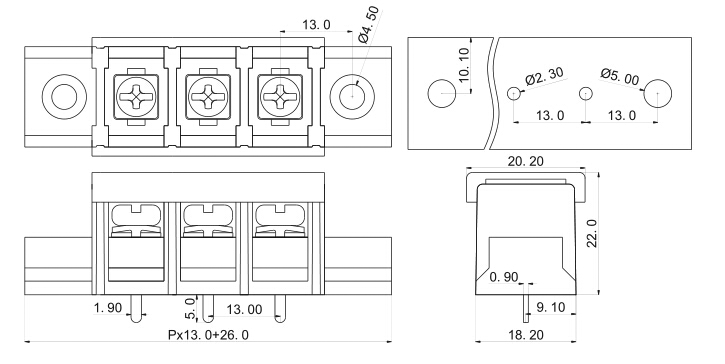

Клеммники барьерные KF78CM (DG78C-A) серии с шагом 13.0 мм, выводы прямые в плату по центру сечения, корпус с монтажными ушами, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF78CM (DG78C-A) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 600/750 (

)

Ток, А: 30/41 (

)

Шаг: 13 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (6)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 16 кг/см

Код	Наименование	Количество выводов
91642	KF78CM-13.0-02P-13 (DG78C-A-02P-13)	2
91643	KF78CM-13.0-03P-13 (DG78C-A-03P-13)	3
91644	KF78CM-13.0-04P-13 (DG78C-A-04P-13)	4
91645	KF78CM-13.0-05P-13 (DG78C-A-05P-13)	5
91646	KF78CM-13.0-06P-13 (DG78C-A-06P-13)	6
91647	KF78CM-13.0-07P-13 (DG78C-A-07P-13)	7
91648	KF78CM-13.0-08P-13 (DG78C-A-08P-13)	8
91649	KF78CM-13.0-09P-13 (DG78C-A-09P-13)	9
91650	KF78CM-13.0-10P-13 (DG78C-A-10P-13)	10
91651	KF78CM-13.0-11P-13 (DG78C-A-11P-13)	11
91652	KF78CM-13.0-12P-13 (DG78C-A-12P-13)	12
91653	KF78CM-13.0-13P-13 (DG78C-A-13P-13)	13
91654	KF78CM-13.0-14P-13 (DG78C-A-14P-13)	14
91655	KF78CM-13.0-15P-13 (DG78C-A-15P-13)	15
91656	KF78CM-13.0-16P-13 (DG78C-A-16P-13)	16
91657	KF78CM-13.0-17P-13 (DG78C-A-17P-13)	17
91658	KF78CM-13.0-18P-13 (DG78C-A-18P-13)	18
91659	KF78CM-13.0-19P-13 (DG78C-A-19P-13)	19
91660	KF78CM-13.0-20P-13 (DG78C-A-20P-13)	20
91661	KF78CM-13.0-21P-13 (DG78C-A-21P-13)	21
91662	KF78CM-13.0-22P-13 (DG78C-A-22P-13)	22
91663	KF78CM-13.0-23P-13 (DG78C-A-23P-13)	23
91664	KF78CM-13.0-24P-13 (DG78C-A-24P-13)	24
