Серия KF78HM

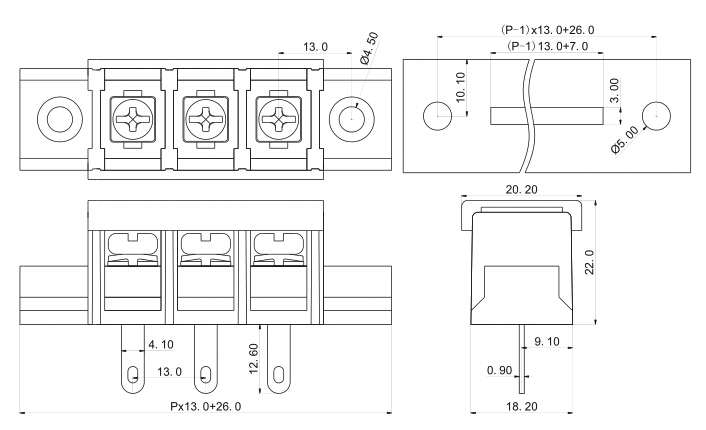

| | Клеммники барьерные KF78HM (DG78H-A) серии с шагом 13.0 мм, выводы на провод, корпус с монтажными ушами, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF78HM (DG78H-A) серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 600/750 ( / )
Ток, А: 30/41 (/)
Шаг: 13 мм
Количество полюсов: 2-24P
Винты: M4, сталь никелировнная
Покрытие контактов: латунь, луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 18-10 (6)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 16 кг/см
|
| 91700 |
KF78HM-13.0-02P-13 (DG78H-A-02P-13) |
2 |
| 91701 |
KF78HM-13.0-03P-13 (DG78H-A-03P-13) |
3 |
| 91702 |
KF78HM-13.0-04P-13 (DG78H-A-04P-13) |
4 |
| 91703 |
KF78HM-13.0-05P-13 (DG78H-A-05P-13) |
5 |
| 91704 |
KF78HM-13.0-06P-13 (DG78H-A-06P-13) |
6 |
| 91705 |
KF78HM-13.0-07P-13 (DG78H-A-07P-13) |
7 |
| 91706 |
KF78HM-13.0-08P-13 (DG78H-A-08P-13) |
8 |
| 91707 |
KF78HM-13.0-09P-13 (DG78H-A-09P-13) |
9 |
| 91708 |
KF78HM-13.0-10P-13 (DG78H-A-10P-13) |
10 |
| 91709 |
KF78HM-13.0-11P-13 (DG78H-A-11P-13) |
11 |
| 91710 |
KF78HM-13.0-12P-13 (DG78H-A-12P-13) |
12 |
| 91711 |
KF78HM-13.0-13P-13 (DG78H-A-13P-13) |
13 |
| 91712 |
KF78HM-13.0-14P-13 (DG78H-A-14P-13) |
14 |
| 91713 |
KF78HM-13.0-15P-13 (DG78H-A-15P-13) |
15 |
| 91714 |
KF78HM-13.0-16P-13 (DG78H-A-16P-13) |
16 |
| 91715 |
KF78HM-13.0-17P-13 (DG78H-A-17P-13) |
17 |
| 91716 |
KF78HM-13.0-18P-13 (DG78H-A-18P-13) |
18 |
| 91717 |
KF78HM-13.0-19P-13 (DG78H-A-19P-13) |
19 |
| 91718 |
KF78HM-13.0-20P-13 (DG78H-A-20P-13) |
20 |
| 91719 |
KF78HM-13.0-21P-13 (DG78H-A-21P-13) |
21 |
| 91720 |
KF78HM-13.0-22P-13 (DG78H-A-22P-13) |
22 |
| 91721 |
KF78HM-13.0-23P-13 (DG78H-A-23P-13) |
23 |
| 91722 |
KF78HM-13.0-24P-13 (DG78H-A-24P-13) |
24 |
|
|
|
|
|
