Серия KF78R

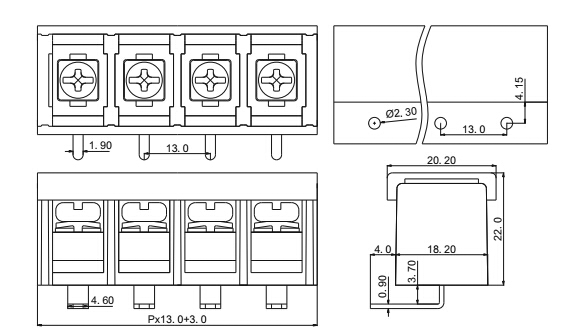

Клеммники барьерные KF78R (DG78R-B) серии с шагом 13.0 мм, выводы угловые в плату, корпус с крышкой на защелках, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF78R (DG78R-B) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 600/750 (

)

Ток, А: 30/41 (

)

Шаг: 13 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (6)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 16 кг/см

Код	Наименование	Количество выводов
91787	KF78R-13.0-02P-13 (DG78R-B-02P-13)	2
91788	KF78R-13.0-03P-13 (DG78R-B-03P-13)	3
91789	KF78R-13.0-04P-13 (DG78R-B-04P-13)	4
91790	KF78R-13.0-05P-13 (DG78R-B-05P-13)	5
91791	KF78R-13.0-06P-13 (DG78R-B-06P-13)	6
91792	KF78R-13.0-07P-13 (DG78R-B-07P-13)	7
91793	KF78R-13.0-08P-13 (DG78R-B-08P-13)	8
91794	KF78R-13.0-09P-13 (DG78R-B-09P-13)	9
91795	KF78R-13.0-10P-13 (DG78R-B-10P-13)	10
91796	KF78R-13.0-11P-13 (DG78R-B-11P-13)	11
91797	KF78R-13.0-12P-13 (DG78R-B-12P-13)	12
91798	KF78R-13.0-13P-13 (DG78R-B-13P-13)	13
91799	KF78R-13.0-14P-13 (DG78R-B-14P-13)	14
91800	KF78R-13.0-15P-13 (DG78R-B-15P-13)	15
91801	KF78R-13.0-16P-13 (DG78R-B-16P-13)	16
91802	KF78R-13.0-17P-13 (DG78R-B-17P-13)	17
91803	KF78R-13.0-18P-13 (DG78R-B-18P-13)	18
91804	KF78R-13.0-19P-13 (DG78R-B-19P-13)	19
91805	KF78R-13.0-20P-13 (DG78R-B-20P-13)	20
91806	KF78R-13.0-21P-13 (DG78R-B-21P-13)	21
91807	KF78R-13.0-22P-13 (DG78R-B-22P-13)	22
91808	KF78R-13.0-23P-13 (DG78R-B-23P-13)	23
91809	KF78R-13.0-24P-13 (DG78R-B-24P-13)	24
