Серия KF25C

Клеммники барьерные KF25C (DG25C-B) серии с шагом 7.62 мм, выводы прямые в плату по центру сечения, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF25C (DG25C-B) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/250 (

)

Ток, А: 20/24 (

)

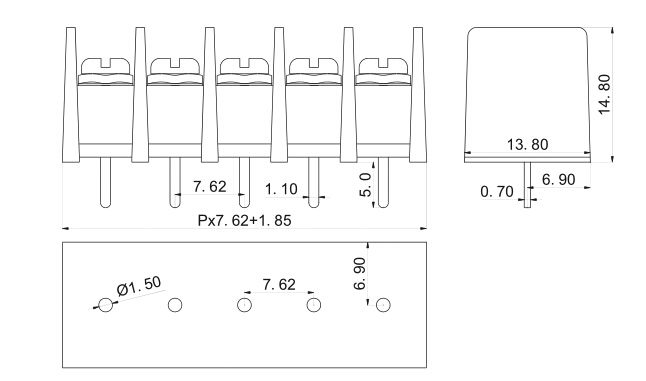

Шаг: 7.62 мм

Количество полюсов: 2-24P

Винты: M3, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 22-12 (2,5)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 8 кг/см

Код	Наименование	Количество выводов
89191	KF25C-7.62-02P-13 (DG25C-B-02P-13)	2
89192	KF25C-7.62-03P-13 (DG25C-B-03P-13)	3
77099	KF25C-7.62-04P-13 (DG25C-B-04P-13)	4
89193	KF25C-7.62-05P-13 (DG25C-B-05P-13)	5
89194	KF25C-7.62-06P-13 (DG25C-B-06P-13)	6
89195	KF25C-7.62-07P-13 (DG25C-B-07P-13)	7
89196	KF25C-7.62-08P-13 (DG25C-B-08P-13)	8
89197	KF25C-7.62-09P-13 (DG25C-B-09P-13)	9
89198	KF25C-7.62-10P-13 (DG25C-B-10P-13)	10
89199	KF25C-7.62-11P-13 (DG25C-B-11P-13)	11
89200	KF25C-7.62-12P-13 (DG25C-B-12P-13)	12
89201	KF25C-7.62-13P-13 (DG25C-B-13P-13)	13
89202	KF25C-7.62-14P-13 (DG25C-B-14P-13)	14
89203	KF25C-7.62-15P-13 (DG25C-B-15P-13)	15
89204	KF25C-7.62-16P-13 (DG25C-B-16P-13)	16
89205	KF25C-7.62-17P-13 (DG25C-B-17P-13)	17
89206	KF25C-7.62-18P-13 (DG25C-B-18P-13)	18
89207	KF25C-7.62-19P-13 (DG25C-B-19P-13)	19
89208	KF25C-7.62-20P-13 (DG25C-B-20P-13)	20
89209	KF25C-7.62-21P-13 (DG25C-B-21P-13)	21
89210	KF25C-7.62-22P-13 (DG25C-B-22P-13)	22
89211	KF25C-7.62-23P-13 (DG25C-B-23P-13)	23
89212	KF25C-7.62-24P-13 (DG25C-B-24P-13)	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
