Серия KF127S-3.5

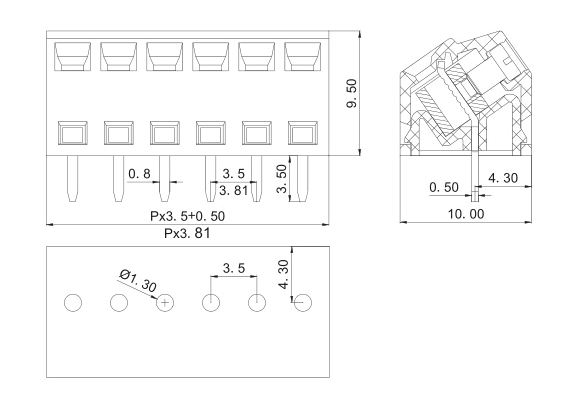

Клеммники винтовые KF127S-3.5 серии с шагом 3.5 мм, однорядные, с входами проводов под углом 45 град, предназначены для монтажа на печатную плату. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников винтовых KF127S-3.5 серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/130 (

)

Ток, А: 10/10 (

)

Шаг: 3.5 мм

Количество полюсов: 2-24P

Винты: M2, сталь хромированная

Материал корпуса: PA66?UL94V-0

Покрытие контактов: латунь, луженая

Материал зажимной части/Square box: латунь, никелированая

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 26-16 (1,5)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 0.2Nm(1.8lb-in)

Длина зачистки провода, мм: 6

Код	Наименование	Количество выводов
21313	KF127S-3.5-02P-14	2
39688	KF127S-3.5-03P-14	3
57129	KF127S-3.5-04P-14	4
58198	KF127S-3.5-05P-14	5
58582	KF127S-3.5-06P-14	6
58583	KF127S-3.5-07P-14	7
58584	KF127S-3.5-08P-14	8
58585	KF127S-3.5-09P-14	9
58586	KF127S-3.5-10P-14	10
58587	KF127S-3.5-11P-14	11
58588	KF127S-3.5-12P-14	12
58702	KF127S-3.5-13P-14	13
59817	KF127S-3.5-14P-14	14
59818	KF127S-3.5-15P-14	15
59819	KF127S-3.5-16P-14	16
57054	KF127S-3.5-17P-14	17
57055	KF127S-3.5-18P-14	18
57056	KF127S-3.5-19P-14	19
57057	KF127S-3.5-20P-14	20
57058	KF127S-3.5-21P-14	21
57059	KF127S-3.5-22P-14	22
57052	KF127S-3.5-23P-14	23
57053	KF127S-3.5-24P-14	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
