Серия KF2EDGSKM-15.0

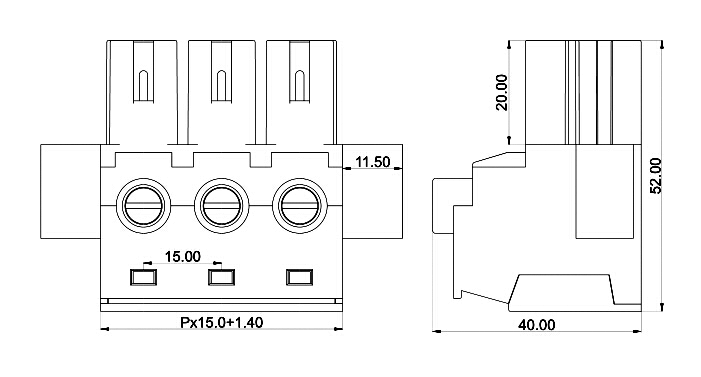

Розетки на провод с монтажными ушами KF2EDGSKM-15.0 серии с шагом 15.0 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGSKM-15.0 серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 600/1000 (

)

Ток, А: 115/125 (

)

Шаг: 15 мм

Количество полюсов: 2-10P

Винты: M5, сталь хромированная + оцинкованная

Материал корпуса: PA66?UL94V-0

Покрытие контактов: медь, луженая

Материал зажимной части/Square box: сталь оцинкованная

Выдерживаемое напряжение: AC3500V/1Min

Диаметр провода, AWG / мм2: 20-2 (35)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 2.0Nm(17.5ib-In.)

Длина зачистки провода, мм: 19-20

Код	Наименование	Количество выводов
104966	KF2EDGSKM-15.0-02P-14	2
104967	KF2EDGSKM-15.0-03P-14	3
104968	KF2EDGSKM-15.0-04P-14	4
104969	KF2EDGSKM-15.0-05P-14	5
104970	KF2EDGSKM-15.0-06P-14	6
104971	KF2EDGSKM-15.0-07P-14	7
104972	KF2EDGSKM-15.0-08P-14	8
104973	KF2EDGSKM-15.0-09P-14	9
104974	KF2EDGSKM-15.0-10P-14	10
