Разъемные клеммники с шагом 2.54 мм

Разъёмные клеммники с шагом 2,54 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 2,54 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 2,54 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 2,54 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 2,54
  • Винты: M1.6, сталь хромированная + оцинкованная
  • Материал корпуса: PA66, UL94V-0
  • Напряжение, В /: 125/130
  • Ток, А /: 4/5
  • Выдерживаемое напряжение: AC1250V/1Min
  • Диаметр провода, AWG (мм2): 28-20 (0,5)
  • Рабочая температура, °C: -40...+120
  • Таблица серий

    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов

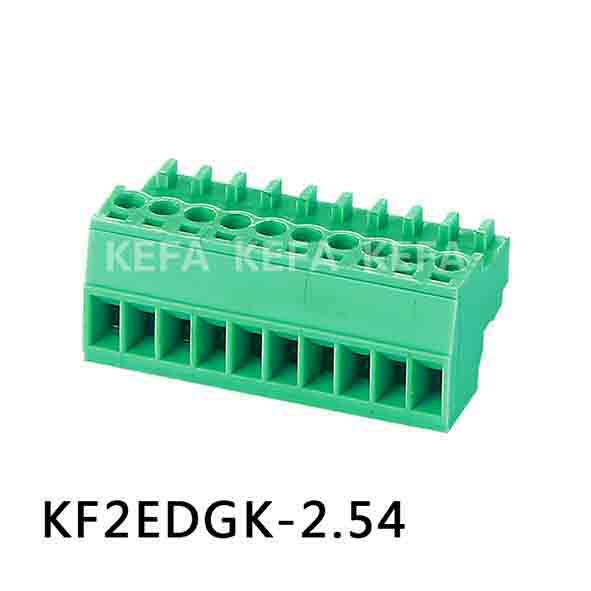

    5897 KF2EDGK-2.54 серия KF2EDGK-2.54 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная

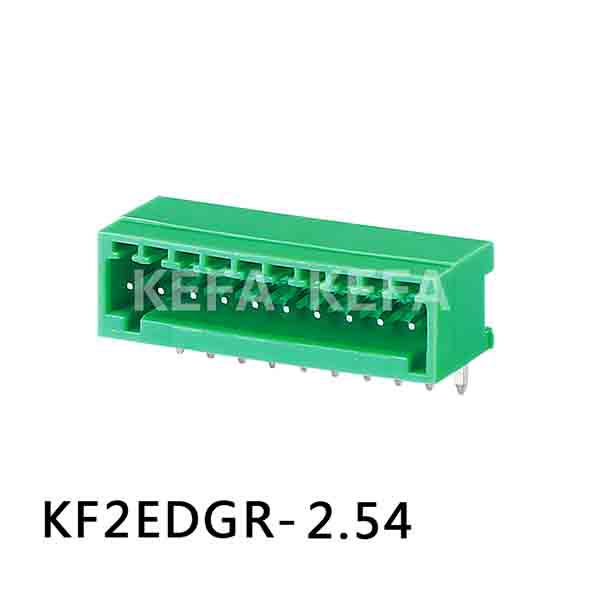

    5888 KF2EDGR-2.54 серия KF2EDGR-2.54 Вилки на плату угловые однорядные 2...24 латунь луженая

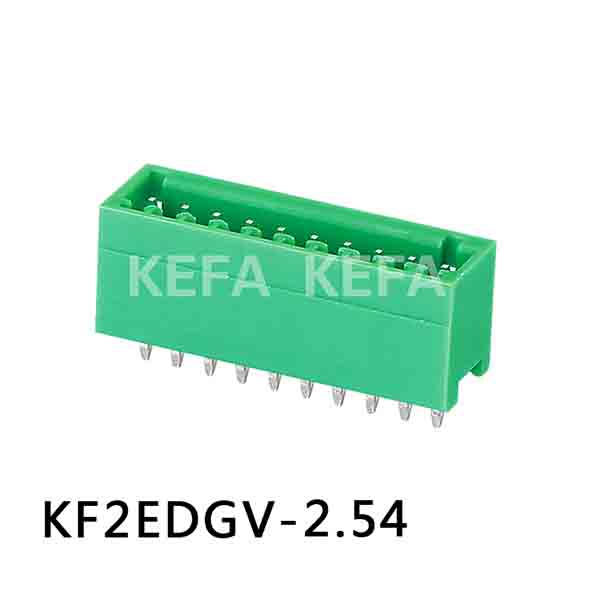

    4342 KF2EDGV-2.54 серия KF2EDGV-2.54 Вилки на плату прямые однорядные 2...24 латунь луженая
