Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 1812

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1812 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1812 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1812 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1812 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 18,0~470,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1812 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 1812 уточняйте у наших менеджеров.

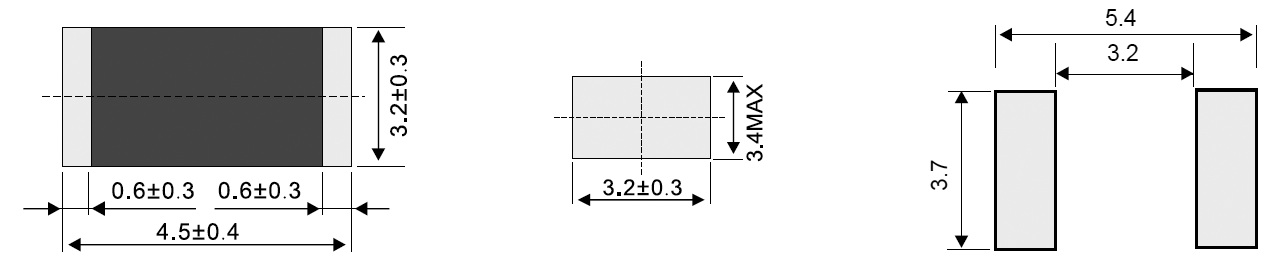

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 1812

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A)
193006 BL1812A180K 18,0 16,8~21 11 14 2,3 5 40 500
193007 BL1812A240K 24,0 21,6~27 14 18 2,3 5 51 500
193008 BL1812A270K 27,0 26,4~33 17 22 2,3 5 62 500
193009 BL1812A300K 30,0 28,8~36 18 24 2,3 5 67 500
193010 BL1812A360K 36,0 33,6~42 21 28 2,3 5 78 500
193011 BL1812A390K 39,0 36~45 25 30 2,3 5 83 500
193012 BL1812A470K 47,0 43,2~57 30 38 2,3 5 101 500
193013 BL1812A530K 53,0 50,4~63 32 42 2,3 5 111 500
193014 BL1812A560K 56,0 54~67,5 35 45 2,3 5 125 500
193015 BL1812A600K 60,0 57,6~72 37 48 2,3 5 132 500
193016 BL1812A680K 68,0 67,2~84 40 56 2,3 5 150 500
193017 BL1812A760K 76,0 72~90 43 60 2,3 5 160 500
193018 BL1812A820K 82,0 78~97 47 65 2,3 5 172 500
193019 BL1812A900K 90,0 81,6~102 49 68 2,3 5 180 500
193020 BL1812A950K 95,0 90~112,5 50 75 2,3 5 200 500
193021 BL1812A101K 100,0 102~127,5 60 85 2,3 5 225 500
193022 BL1812A181K 180,0 161~198 90 120 2,3 5 350 500
193023 BL1812A241K 240,0 216~264 150 200 2,3 5 395 500
193024 BL1812A271K 270,0 243~297 175 225 2,3 5 455 500
193025 BL1812A391K 390,0 351~429 250 320 2,3 5 650 500
193026 BL1812A431K 430,0 387~473 275 350 2,3 5 710 500
193027 BL1812A471K 470,0 423~517 300 385 2,3 5 775 500
