PG9

<< Назад Кабельные сальники (проходные изоляторы) Вперед >>



I. Спецификация:

Материал: Нейлон 12
Материал резиновой прокладки: неопреновый каучук
Влагозащищенный: да (IP65)
Температурный диапазон: -30°C~90°C, макс:110°C
Цвет: серый/черный



II.

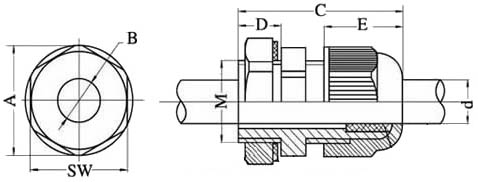

Марка Резьба SW A B C min. C max. D E Диаметр кабеля
PG7 M12x1.5 15 16.2 Ø7.0 26 30 8 13 Ø3.0~Ø4.0
PG9 M16x1.5 19 21.2 Ø8.5 29 33 8 15.5 Ø4.0~Ø7.0
PG11 M18x1.5 22 24.5 Ø10.5 29.5 35 8 16.5 Ø6.0~Ø8.5
PG13.5 M20x1.5 24 26.5 Ø12.5 31.5 37 9 18 Ø8.0~Ø10.0
PG16 M22x1.5 27 29.5 Ø14.5 37 45 10 21.5 Ø10.0~Ø13.5
PG21 M28x2.0 33 36.0 Ø17.5 45 50 12 23 Ø13.0~Ø15.5
PG29 M36x2.0 41 45.0 Ø24.5 47 55 12 26 Ø18.0~Ø23.0


III. Стандарты упаковки:

Корпус No. Размеры упаковки (ДxШxВ) Шт./упак. Вес брутто (кг) Вес нетто (кг) Вес 1 шт. (г)
No. 1
No. 2
No. 3
No. 4
No. 5
