Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

DS1002-07-2x011318 серия

гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=14,60 мм


DS1002-07-2x011318 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=14,60 мм

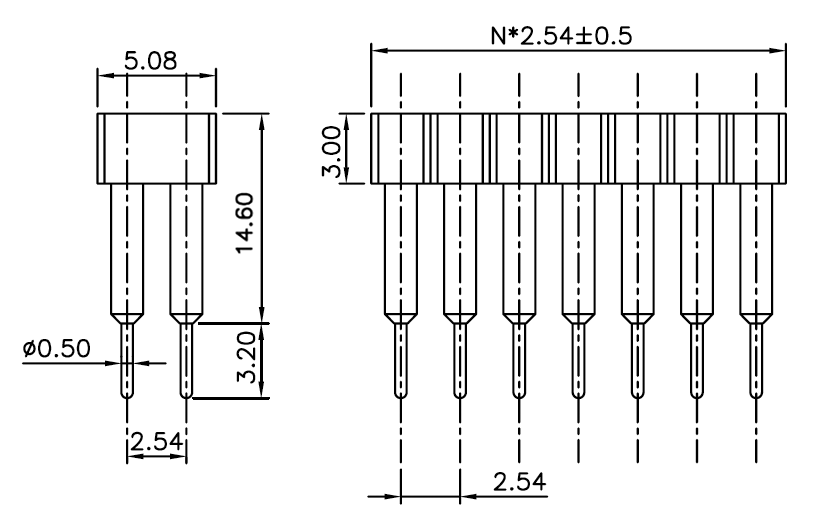

Чертеж
DS1002-07-2x011318 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=14,60 мм

Разметка платы

DS1002-07 1 * 40 1 3 1 8
1 2   3 4 5 6 7

1) Серия:
     DS1002-07
2) Количество рядов:
     1: 1
     2: 2
3) Количество контактов в ряду:
     1: 1
      ....
     40: 40
4) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
6) Тип контактов
     1: тип 1
     2: тип 2
7) Размер L:
     1: 6,00 мм
     2: 7,00 мм
     3: 8,00 мм
     4: 9,00 мм
     5: 10,00 мм
     6: 11,00 мм
     7: 12,00 мм
     8: 14,60 мм

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение


Код товара Наименование товара Количество контактов
164514 DS1002-07-2x011318 2x1
164515 DS1002-07-2x021318 2x2
164516 DS1002-07-2x031318 2x3
164517 DS1002-07-2x041318 2x4
164518 DS1002-07-2x051318 2x5
164519 DS1002-07-2x061318 2x6
164520 DS1002-07-2x071318 2x7
164521 DS1002-07-2x081318 2x8
164522 DS1002-07-2x091318 2x9
164523 DS1002-07-2x101318 2x10
164524 DS1002-07-2x111318 2x11
164525 DS1002-07-2x121318 2x12
164526 DS1002-07-2x131318 2x13
164527 DS1002-07-2x141318 2x14
164528 DS1002-07-2x151318 2x15
164529 DS1002-07-2x161318 2x16
164530 DS1002-07-2x171318 2x17
164531 DS1002-07-2x181318 2x18
164532 DS1002-07-2x191318 2x19
164533 DS1002-07-2x201318 2x20
164534 DS1002-07-2x211318 2x21
164535 DS1002-07-2x221318 2x22
164536 DS1002-07-2x231318 2x23
164537 DS1002-07-2x241318 2x24
164538 DS1002-07-2x251318 2x25
164539 DS1002-07-2x261318 2x26
164540 DS1002-07-2x271318 2x27
164541 DS1002-07-2x281318 2x28
164542 DS1002-07-2x291318 2x29
164543 DS1002-07-2x301318 2x30
164544 DS1002-07-2x311318 2x31
164545 DS1002-07-2x321318 2x32
164546 DS1002-07-2x331318 2x33
164547 DS1002-07-2x341318 2x34
164548 DS1002-07-2x351318 2x35
164549 DS1002-07-2x361318 2x36
164550 DS1002-07-2x371318 2x37
164551 DS1002-07-2x381318 2x38
164552 DS1002-07-2x391318 2x39
164553 DS1002-07-2x401318 2x40

DS1002-07-2x011318 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=14,60 мм

Разметка платы
