DS1002-07-2x011321 серия

гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=6,00 мм


DS1002-07-2x011321 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=6,00 мм

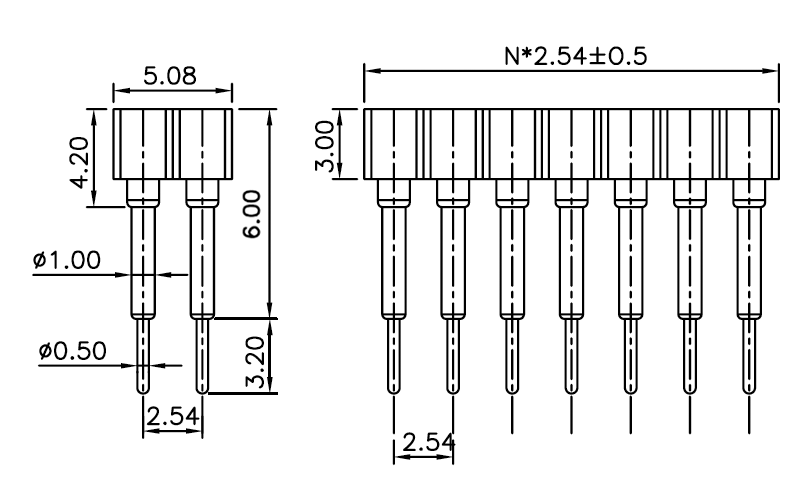

Чертеж
DS1002-07-2x011321 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=6,00 мм

Разметка платы

DS1002-07 1 * 40 1 3 2 1
1 2   3 4 5 6 7

1) Серия:
     DS1002-07
2) Количество рядов:
     1: 1
     2: 2
3) Количество контактов в ряду:
     1: 1
      ....
     40: 40
4) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
6) Тип контактов
     1: тип 1
     2: тип 2
7) Размер L:
     1: 6,00 мм
     2: 7,00 мм
     3: 8,00 мм
     4: 9,00 мм
     5: 10,00 мм
     6: 11,00 мм
     7: 12,00 мм
     8: 14,60 мм

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение


Код товара Наименование товара Количество контактов
164554 DS1002-07-2x011321 2x1
164555 DS1002-07-2x021321 2x2
164556 DS1002-07-2x031321 2x3
164557 DS1002-07-2x041321 2x4
164558 DS1002-07-2x051321 2x5
164559 DS1002-07-2x061321 2x6
164560 DS1002-07-2x071321 2x7
164561 DS1002-07-2x081321 2x8
164562 DS1002-07-2x091321 2x9
164563 DS1002-07-2x101321 2x10
164564 DS1002-07-2x111321 2x11
164565 DS1002-07-2x121321 2x12
164566 DS1002-07-2x131321 2x13
164567 DS1002-07-2x141321 2x14
164568 DS1002-07-2x151321 2x15
164569 DS1002-07-2x161321 2x16
164570 DS1002-07-2x171321 2x17
164571 DS1002-07-2x181321 2x18
164572 DS1002-07-2x191321 2x19
164573 DS1002-07-2x201321 2x20
164574 DS1002-07-2x211321 2x21
164575 DS1002-07-2x221321 2x22
164576 DS1002-07-2x231321 2x23
164577 DS1002-07-2x241321 2x24
164578 DS1002-07-2x251321 2x25
164579 DS1002-07-2x261321 2x26
164580 DS1002-07-2x271321 2x27
164581 DS1002-07-2x281321 2x28
164582 DS1002-07-2x291321 2x29
164583 DS1002-07-2x301321 2x30
164584 DS1002-07-2x311321 2x31
164585 DS1002-07-2x321321 2x32
164586 DS1002-07-2x331321 2x33
164587 DS1002-07-2x341321 2x34
164588 DS1002-07-2x351321 2x35
164589 DS1002-07-2x361321 2x36
164590 DS1002-07-2x371321 2x37
164591 DS1002-07-2x381321 2x38
164592 DS1002-07-2x391321 2x39
164593 DS1002-07-2x401321 2x40

DS1002-07-2x011321 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=6,00 мм

Разметка платы
