Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

DS1002-07-2x011327 серия

гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=12,00 мм


DS1002-07-2x011327 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=12,00 мм

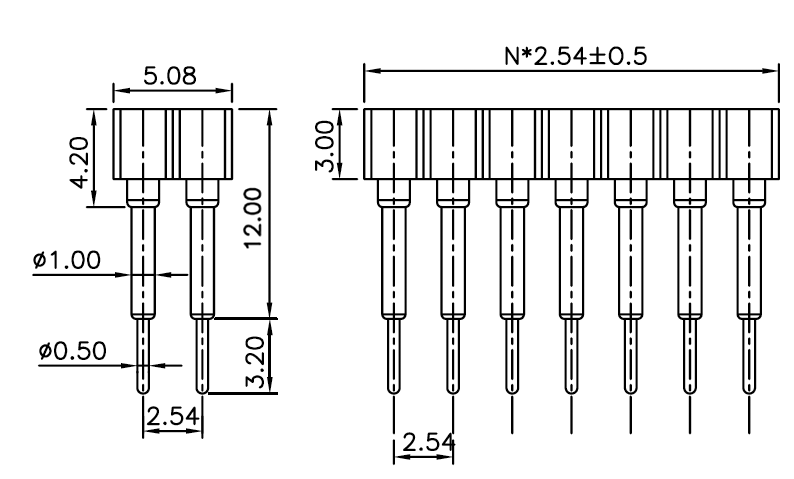

Чертеж
DS1002-07-2x011327 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=12,00 мм

Разметка платы

DS1002-07 1 * 40 1 3 2 7
1 2   3 4 5 6 7

1) Серия:
     DS1002-07
2) Количество рядов:
     1: 1
     2: 2
3) Количество контактов в ряду:
     1: 1
      ....
     40: 40
4) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
6) Тип контактов
     1: тип 1
     2: тип 2
7) Размер L:
     1: 6,00 мм
     2: 7,00 мм
     3: 8,00 мм
     4: 9,00 мм
     5: 10,00 мм
     6: 11,00 мм
     7: 12,00 мм
     8: 14,60 мм

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение


Код товара Наименование товара Количество контактов
164794 DS1002-07-2x011327 2x1
164795 DS1002-07-2x021327 2x2
164796 DS1002-07-2x031327 2x3
164797 DS1002-07-2x041327 2x4
164798 DS1002-07-2x051327 2x5
164799 DS1002-07-2x061327 2x6
164800 DS1002-07-2x071327 2x7
164801 DS1002-07-2x081327 2x8
164802 DS1002-07-2x091327 2x9
164803 DS1002-07-2x101327 2x10
164804 DS1002-07-2x111327 2x11
164805 DS1002-07-2x121327 2x12
164806 DS1002-07-2x131327 2x13
164807 DS1002-07-2x141327 2x14
164808 DS1002-07-2x151327 2x15
164809 DS1002-07-2x161327 2x16
164810 DS1002-07-2x171327 2x17
164811 DS1002-07-2x181327 2x18
164812 DS1002-07-2x191327 2x19
164813 DS1002-07-2x201327 2x20
164814 DS1002-07-2x211327 2x21
164815 DS1002-07-2x221327 2x22
164816 DS1002-07-2x231327 2x23
164817 DS1002-07-2x241327 2x24
164818 DS1002-07-2x251327 2x25
164819 DS1002-07-2x261327 2x26
164820 DS1002-07-2x271327 2x27
164821 DS1002-07-2x281327 2x28
164822 DS1002-07-2x291327 2x29
164823 DS1002-07-2x301327 2x30
164824 DS1002-07-2x311327 2x31
164825 DS1002-07-2x321327 2x32
164826 DS1002-07-2x331327 2x33
164827 DS1002-07-2x341327 2x34
164828 DS1002-07-2x351327 2x35
164829 DS1002-07-2x361327 2x36
164830 DS1002-07-2x371327 2x37
164831 DS1002-07-2x381327 2x38
164832 DS1002-07-2x391327 2x39
164833 DS1002-07-2x401327 2x40

DS1002-07-2x011327 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=12,00 мм

Разметка платы
