2212SM-XXG-85-BX-PCP серия |
|
розетки прямые однорядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 мм
|
|

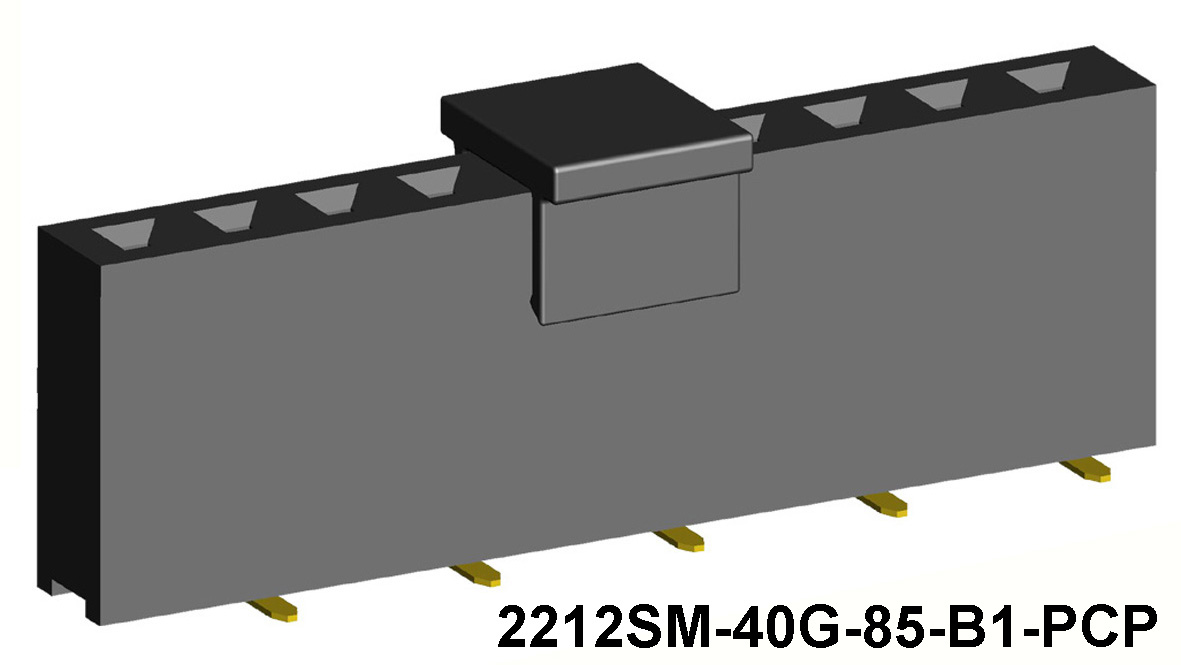

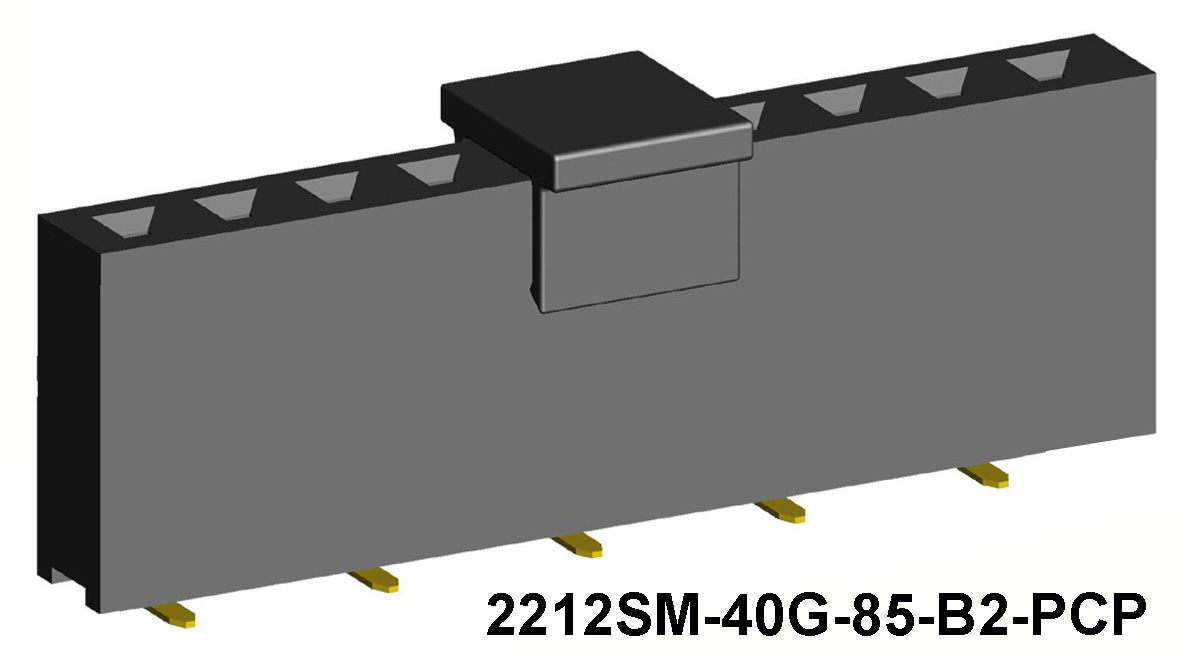

Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
85 |
- |
B1 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) зеркальное расположение контактов:
B1
B2
7) наличие крышки для захвата при автоматическом монтаже:
PCP
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2212SM-XXG-85-BX. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 86777 |
2212SM-02G-85-B1-PCP |
2 |
2,54 |
5,58 |
| 86778 |
2212SM-03G-85-B1-PCP |
3 |
5,08 |
8,12 |
| 86779 |
2212SM-04G-85-B1-PCP |
4 |
7,62 |
10,66 |
| 86780 |
2212SM-05G-85-B1-PCP |
5 |
10,16 |
13,20 |
| 86781 |
2212SM-06G-85-B1-PCP |
6 |
12,70 |
15,74 |
| 86782 |
2212SM-07G-85-B1-PCP |
7 |
15,24 |
18,28 |
| 86783 |
2212SM-08G-85-B1-PCP |
8 |
17,78 |
20,82 |
| 86784 |
2212SM-09G-85-B1-PCP |
9 |
20,32 |
23,36 |
| 86785 |
2212SM-10G-85-B1-PCP |
10 |
22,86 |
25,90 |
| 86786 |
2212SM-11G-85-B1-PCP |
11 |
25,40 |
28,44 |
| 86787 |
2212SM-12G-85-B1-PCP |
12 |
27,94 |
30,98 |
| 86788 |
2212SM-13G-85-B1-PCP |
13 |
30,48 |
33,52 |
| 86789 |
2212SM-14G-85-B1-PCP |
14 |
33,02 |
36,06 |
| 86790 |
2212SM-15G-85-B1-PCP |
15 |
35,56 |
38,60 |
| 86791 |
2212SM-16G-85-B1-PCP |
16 |
38,10 |
41,14 |
| 86792 |
2212SM-17G-85-B1-PCP |
17 |
40,64 |
43,68 |
| 86793 |
2212SM-18G-85-B1-PCP |
18 |
43,18 |
46,22 |
| 86794 |
2212SM-19G-85-B1-PCP |
19 |
45,72 |
48,76 |
| 86795 |
2212SM-20G-85-B1-PCP |
20 |
48,26 |
51,30 |
| 86796 |
2212SM-21G-85-B1-PCP |
21 |
50,80 |
53,84 |
| 86797 |
2212SM-22G-85-B1-PCP |
22 |
53,34 |
56,38 |
| 86798 |
2212SM-23G-85-B1-PCP |
23 |
55,88 |
58,92 |
| 86799 |
2212SM-24G-85-B1-PCP |
24 |
58,42 |
61,46 |
| 86800 |
2212SM-25G-85-B1-PCP |
25 |
60,96 |
64,00 |
| 86801 |
2212SM-26G-85-B1-PCP |
26 |
63,50 |
66,54 |
| 86802 |
2212SM-27G-85-B1-PCP |
27 |
66,04 |
69,08 |
| 86803 |
2212SM-28G-85-B1-PCP |
28 |
68,58 |
71,62 |
| 86804 |
2212SM-29G-85-B1-PCP |
29 |
71,12 |
74,16 |
| 86805 |
2212SM-30G-85-B1-PCP |
30 |
73,66 |
76,70 |
| 86806 |
2212SM-31G-85-B1-PCP |
31 |
76,20 |
79,24 |
| 86807 |
2212SM-32G-85-B1-PCP |
32 |
78,74 |
81,78 |
| 86808 |
2212SM-33G-85-B1-PCP |
33 |
81,28 |
84,32 |
| 86809 |
2212SM-34G-85-B1-PCP |
34 |
83,82 |
86,86 |
| 86810 |
2212SM-35G-85-B1-PCP |
35 |
86,36 |
89,40 |
| 86811 |
2212SM-36G-85-B1-PCP |
36 |
88,90 |
91,94 |
| 86812 |
2212SM-37G-85-B1-PCP |
37 |
91,44 |
94,48 |
| 86813 |
2212SM-38G-85-B1-PCP |
38 |
93,98 |
97,02 |
| 86814 |
2212SM-39G-85-B1-PCP |
39 |
96,52 |
99,56 |
| 86815 |
2212SM-40G-85-B1-PCP |
40 |
99,06 |
102,10 |
|
|
| 86816 |
2212SM-02G-85-B2-PCP |
2 |
2,54 |
5,58 |
| 86817 |
2212SM-03G-85-B2-PCP |
3 |
5,08 |
8,12 |
| 86818 |
2212SM-04G-85-B2-PCP |
4 |
7,62 |
10,66 |
| 86819 |
2212SM-05G-85-B2-PCP |
5 |
10,16 |
13,20 |
| 86820 |
2212SM-06G-85-B2-PCP |
6 |
12,70 |
15,74 |
| 86821 |
2212SM-07G-85-B2-PCP |
7 |
15,24 |
18,28 |
| 86822 |
2212SM-08G-85-B2-PCP |
8 |
17,78 |
20,82 |
| 86823 |
2212SM-09G-85-B2-PCP |
9 |
20,32 |
23,36 |
| 86824 |
2212SM-10G-85-B2-PCP |
10 |
22,86 |
25,90 |
| 86825 |
2212SM-11G-85-B2-PCP |
11 |
25,40 |
28,44 |
| 86826 |
2212SM-12G-85-B2-PCP |
12 |
27,94 |
30,98 |
| 86827 |
2212SM-13G-85-B2-PCP |
13 |
30,48 |
33,52 |
| 86828 |
2212SM-14G-85-B2-PCP |
14 |
33,02 |
36,06 |
| 86829 |
2212SM-15G-85-B2-PCP |
15 |
35,56 |
38,60 |
| 86830 |
2212SM-16G-85-B2-PCP |
16 |
38,10 |
41,14 |
| 86831 |
2212SM-17G-85-B2-PCP |
17 |
40,64 |
43,68 |
| 86832 |
2212SM-18G-85-B2-PCP |
18 |
43,18 |
46,22 |
| 86833 |
2212SM-19G-85-B2-PCP |
19 |
45,72 |
48,76 |
| 86834 |
2212SM-20G-85-B2-PCP |
20 |
48,26 |
51,30 |
| 86835 |
2212SM-21G-85-B2-PCP |
21 |
50,80 |
53,84 |
| 86836 |
2212SM-22G-85-B2-PCP |
22 |
53,34 |
56,38 |
| 86837 |
2212SM-23G-85-B2-PCP |
23 |
55,88 |
58,92 |
| 86838 |
2212SM-24G-85-B2-PCP |
24 |
58,42 |
61,46 |
| 86839 |
2212SM-25G-85-B2-PCP |
25 |
60,96 |
64,00 |
| 86840 |
2212SM-26G-85-B2-PCP |
26 |
63,50 |
66,54 |
| 86841 |
2212SM-27G-85-B2-PCP |
27 |
66,04 |
69,08 |
| 86842 |
2212SM-28G-85-B2-PCP |
28 |
68,58 |
71,62 |
| 86843 |
2212SM-29G-85-B2-PCP |
29 |
71,12 |
74,16 |
| 86844 |
2212SM-30G-85-B2-PCP |
30 |
73,66 |
76,70 |
| 86845 |
2212SM-31G-85-B2-PCP |
31 |
76,20 |
79,24 |
| 86846 |
2212SM-32G-85-B2-PCP |
32 |
78,74 |
81,78 |
| 86847 |
2212SM-33G-85-B2-PCP |
33 |
81,28 |
84,32 |
| 86848 |
2212SM-34G-85-B2-PCP |
34 |
83,82 |
86,86 |
| 86849 |
2212SM-35G-85-B2-PCP |
35 |
86,36 |
89,40 |
| 86850 |
2212SM-36G-85-B2-PCP |
36 |
88,90 |
91,94 |
| 86851 |
2212SM-37G-85-B2-PCP |
37 |
91,44 |
94,48 |
| 86852 |
2212SM-38G-85-B2-PCP |
38 |
93,98 |
97,02 |
| 86853 |
2212SM-39G-85-B2-PCP |
39 |
96,52 |
99,56 |
| 86854 |
2212SM-40G-85-B2-PCP |
40 |
99,06 |
102,10 |
|
Расположение контактных площадок на плате
|
|
|
|
|
