Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2213SMDI-XXG-XXXX-CG серия

вилки открытые прямые двухрядные с двойным изолятором с направляющими на плату
для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм

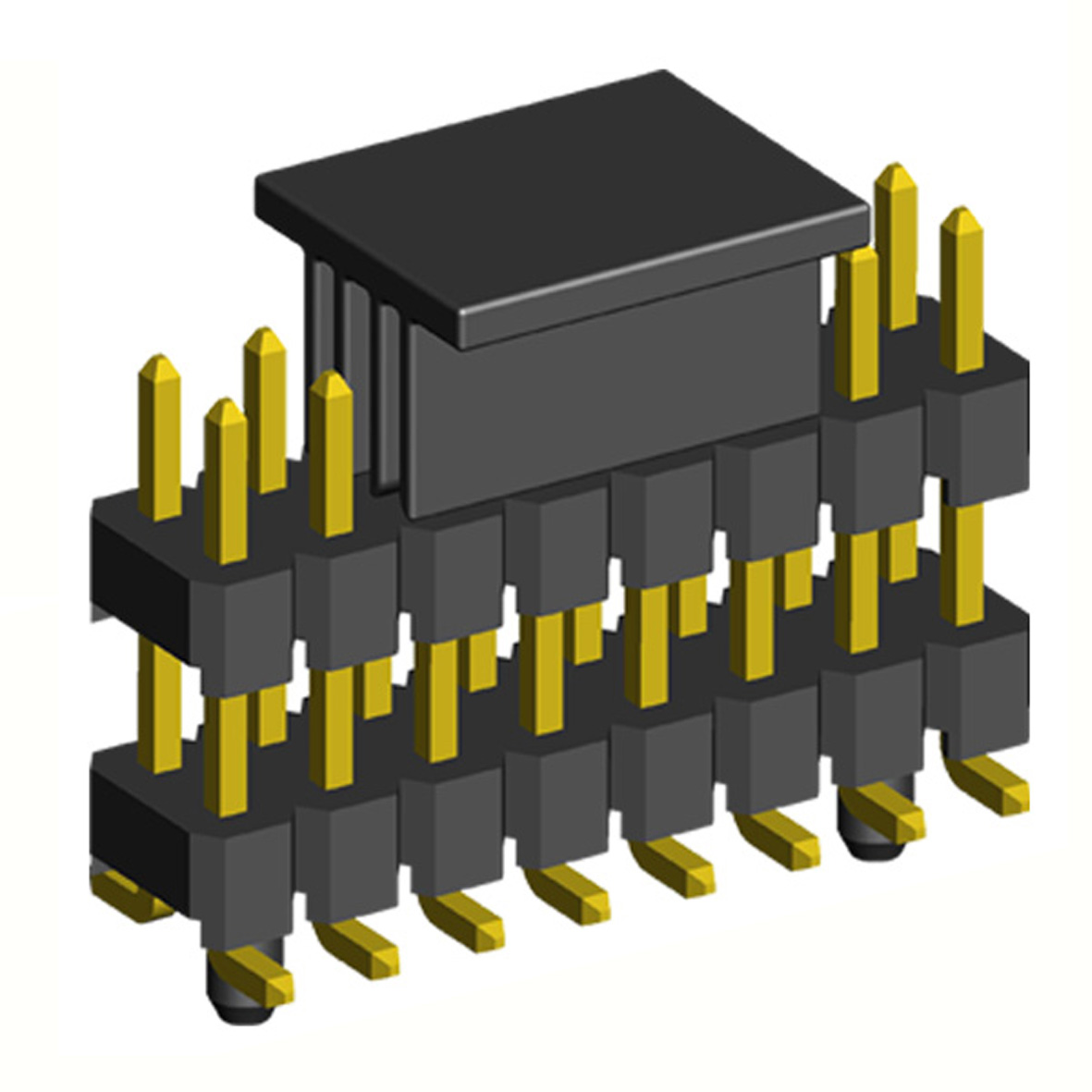

2213SMDI-XXG-XXXX-CG серия, вилки открытые прямые двухрядные приподнятые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж
2213SMDI-XXG-XXXX-CG серия, вилки открытые прямые двухрядные приподнятые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий и контактных площадок на плате

2213 SMDI - 02 G - XXXX - CG
1 2   3 4   5   6

1) серия:
     2213
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A и B в десятых долях мм (если не указано, то стандарт 3593 = 3,5, 9,3 мм)
     XXXX
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
     CG

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2213SMDI-XXG-XXXX-PG.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во контактов
84478 2213SMDI-02G-CG 2
84479 2213SMDI-04G-CG 4
84480 2213SMDI-06G-CG 6
84481 2213SMDI-08G-CG 8
84482 2213SMDI-10G-CG 10
84483 2213SMDI-12G-CG 12
84484 2213SMDI-14G-CG 14
84485 2213SMDI-16G-CG 16
84486 2213SMDI-18G-CG 18
84487 2213SMDI-20G-CG 20
84488 2213SMDI-22G-CG 22
84489 2213SMDI-24G-CG 24
84490 2213SMDI-26G-CG 26
84491 2213SMDI-28G-CG 28
84492 2213SMDI-30G-CG 30
84493 2213SMDI-32G-CG 32
84494 2213SMDI-34G-CG 34
84495 2213SMDI-36G-CG 36
84496 2213SMDI-38G-CG 38
84497 2213SMDI-40G-CG 40
84498 2213SMDI-42G-CG 42
84499 2213SMDI-44G-CG 44
84500 2213SMDI-46G-CG 46
84501 2213SMDI-48G-CG 48
84502 2213SMDI-50G-CG 50
84503 2213SMDI-52G-CG 52
84504 2213SMDI-54G-CG 54
84505 2213SMDI-56G-CG 56
84506 2213SMDI-58G-CG 58
84507 2213SMDI-60G-CG 60
84508 2213SMDI-62G-CG 62
84509 2213SMDI-64G-CG 64
84510 2213SMDI-66G-CG 66
84511 2213SMDI-68G-CG 68
84512 2213SMDI-70G-CG 70
84513 2213SMDI-72G-CG 72
84514 2213SMDI-74G-CG 74
84515 2213SMDI-76G-CG 76
84516 2213SMDI-78G-CG 78
84517 2213SMDI-80G-CG 80

2213SMDI-XXG-XXXX-CG серия, вилки открытые прямые двухрядные приподнятые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий и контактных площадок на плате



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
