| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки прямые |
DIN 41612 9001-71/9001-73 серии |
|
вилки угловые и прямые 4-х рядные на плату, шаг 2,54 мм
|
| .jpg)
|
| 9001 |
- |
7 |
3 |
240 |
1 |
C |
00 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) серия
2) 7: шаг 2,54 мм
3) 1: вилка угловая
3: вилка прямая
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
| X |
4,0 |
2,5 |
6) C: частичное золочение контактов
7) G/F
8) A: упаковка в поддоны
|
Вилки угловые и прямые 4-х рядные на плату, шаг 2,54 мм поставляются со склада в Москве и под заказ. |
| |
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые 4-х рядные (DIN 41612), шаг 2,54 мм:
| 135647 |
9001-712401С00A (DIN 41612-240ABC-MR) |
240 |
| 135648 |
9001-712001С00A (DIN 41612-200ABC-MR) |
200 |
| 135649 |
9001-711601С00A (DIN 41612-160ABC-MR) |
160 |
| 135650 |
9001-711281С00A (DIN 41612-128ABC-MR) |
128 |
| 135651 |
9001-711001С00A (DIN 41612-100ABC-MR) |
100 |
| 135652 |
9001-712402С00A (DIN 41612-240ABC-MR) |
240 |
| 135653 |
9001-712002С00A (DIN 41612-200ABC-MR) |
200 |
| 135654 |
9001-711602С00A (DIN 41612-160ABC-MR) |
160 |
| 135655 |
9001-711282С00A (DIN 41612-128ABC-MR) |
128 |
| 135656 |
9001-711002С00A (DIN 41612-100ABC-MR) |
100 |
Вилки прямые 4-х рядные (DIN 41612), шаг 2,54 мм:
| 135657 |
9001-732401С00A (DIN 41612-240ABC-MS) |
240 |
2,5 |
| 135658 |
9001-732001С00A (DIN 41612-200ABC-MS) |
200 |
2,5 |
| 135659 |
9001-731601С00A (DIN 41612-160ABC-MS) |
160 |
2,5 |
| 135660 |
9001-731281С00A (DIN 41612-128ABC-MS) |
128 |
2,5 |
| 135661 |
9001-731001С00A (DIN 41612-100ABC-MS) |
100 |
2,5 |
| 135662 |
9001-732402С00A (DIN 41612-240ABC-MS) |
240 |
4,0 |
| 135663 |
9001-732002С00A (DIN 41612-200ABC-MS) |
200 |
4,0 |
| 135664 |
9001-731602С00A (DIN 41612-160ABC-MS) |
160 |
4,0 |
| 135665 |
9001-731282С00A (DIN 41612-128ABC-MS) |
128 |
4,0 |
| 135666 |
9001-731002С00A (DIN 41612-100ABC-MS) |
100 |
4,0 |

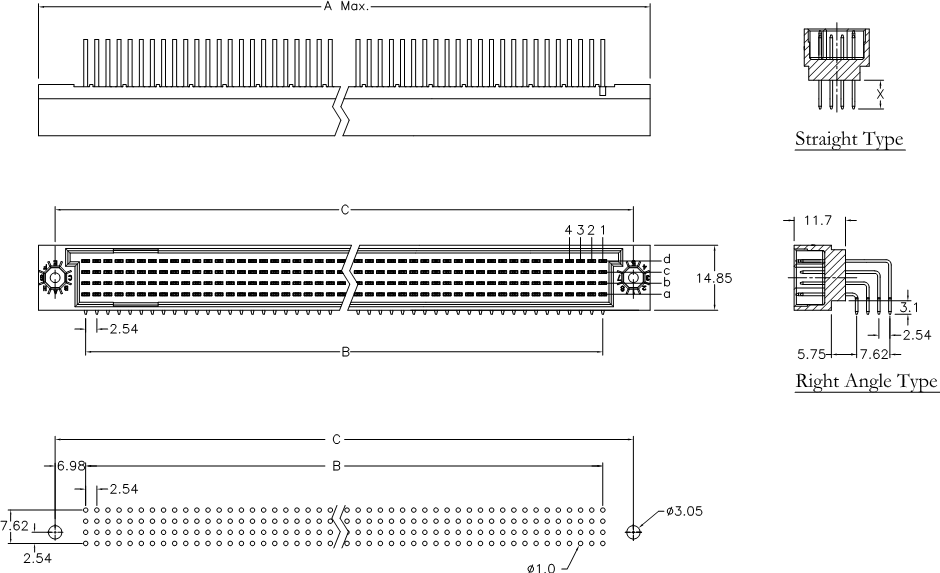

Размеры, мм
Количество
позиций |
A |
B |
C |
| 100 |
82,55 |
60,96 |
74,93 |
| 128 |
100,33 |
78,74 |
92,71 |
| 160 |
120,65 |
99,06 |
113,03 |
| 300 |
146,05 |
124,46 |
136,43 |
| 240 |
171,45 |
149,66 |
163,83 |
|
|
|
|
|
