DIN 41612 9001-92 серия типа M |
|
розетки прямые на плату комбинированные с силовыми или коаксиальными контактами DIN 41612
|
| .jpg)
|
| 9001 |
- |
92 |
42 |
06 |
1 |
C |
00 |
D |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 92: вилка
3) количество позиций
4) количество силовых или
коаксиальных контактов
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Розетки прямые на плату DIN 41612 комбинированные с силовыми или коаксиальными контактами поставляются со склада в Москве и под заказ. |
| 2,54 |
78 |
a b c |
 |
2 |
| 60 |
a b c |
 |
4 |
| 42 |
a b c |
 |
6 |
| 24 |
a b c |
 |
8 |
| 6 |
a b c |
 |
10 |
| 52 |
a - c |
 |
2 |
| 40 |
a - c |
 |
4 |
| 28 |
a - c |
 |
6 |
| 16 |
a - c |
 |
8 |
| 4 |
a - c |
 |
10 |
|
Совместимы с 3-х рядными розетками:
9001-91 и 9001-93
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки прямые на плату комбинированные
с силовыми или коаксиальными контактами DIN 41612:
| 135336 |
9001-9278021С00DA (DIN 41612-78ABC-FS) |
78 |
4,0 |
63,50 |
- |
| 135337 |
9001-9260041С00DA (DIN 41612-60ABC-FS) |
60 |
4,0 |
48,26 |
7,62 |
| 135338 |
9001-9242061С00DA (DIN 41612-42ABC-FS) |
42 |
4,0 |
33,02 |
15,24 |
| 135339 |
9001-9224081С00DA (DIN 41612-24ABC-FS) |
24 |
4,0 |
17,78 |
22,86 |
| 135340 |
9001-9206101С00DA (DIN 41612-6ABC-FS) |
6 |
4,0 |
2,54 |
30,48 |
| 135341 |
9001-9252021С00DA (DIN 41612-52AC-FS) |
52 |
4,0 |
41,49 |
- |
| 135342 |
9001-9240041С00DA (DIN 41612-40AC-FS) |
40 |
4,0 |
31,33 |
7,62 |
| 135343 |
9001-9228061С00DA (DIN 41612-28ABC-FS) |
28 |
4,0 |
21,17 |
15,24 |
| 135344 |
9001-9216081С00DA (DIN 41612-16AC-FS) |
16 |
4,0 |
11,01 |
22,86 |
| 135345 |
9001-9204101С00DA (DIN 41612-4AC-FS) |
4 |
4,0 |
0,85 |
30,48 |
| 135346 |
9001-9278022С00DA (DIN 41612-78ABC-FS) |
78 |
2,5 |
63,50 |
- |
| 135347 |
9001-9260042С00DA (DIN 41612-60ABC-FS) |
60 |
2,5 |
48,26 |
7,62 |
| 135348 |
9001-9242062С00DA (DIN 41612-42ABC-FS) |
42 |
2,5 |
33,02 |
15,24 |
| 135349 |
9001-9224082С00DA (DIN 41612-24ABC-FS) |
24 |
2,5 |
17,78 |
22,86 |
| 135350 |
9001-9206102С00DA (DIN 41612-6ABC-FS) |
6 |
2,5 |
2,54 |
30,48 |
| 135351 |
9001-9252022С00DA (DIN 41612-52AC-FS) |
52 |
2,5 |
41,49 |
- |
| 135352 |
9001-9240042С00DA (DIN 41612-40AC-FS) |
40 |
2,5 |
31,33 |
7,62 |
| 135353 |
9001-9228062С00DA (DIN 41612-28ABC-FS) |
28 |
2,5 |
21,17 |
15,24 |
| 135354 |
9001-9216082С00DA (DIN 41612-16AC-FS) |
16 |
2,5 |
11,01 |
22,86 |
| 135355 |
9001-9204102С00DA (DIN 41612-4AC-FS) |
4 |
2,5 |
0,85 |
30,48 |
| 135356 |
9001-927802W1С00DA (DIN 41612-78ABC-FS) |
78 |
13 |
63,50 |
- |
| 135357 |
9001-926004W1С00DA (DIN 41612-60ABC-FS) |
60 |
13 |
48,26 |
7,62 |
| 135358 |
9001-924206W1С00DA (DIN 41612-42ABC-FS) |
42 |
13 |
33,02 |
15,24 |
| 135359 |
9001-922408W1С00DA (DIN 41612-24ABC-FS) |
24 |
13 |
17,78 |
22,86 |
| 135360 |
9001-920610W1С00DA (DIN 41612-6ABC-FS) |
6 |
13 |
2,54 |
30,48 |
| 135361 |
9001-925202W1С00DA (DIN 41612-52AC-FS) |
52 |
13 |
41,49 |
- |
| 135362 |
9001-924004W1С00DA (DIN 41612-40AC-FS) |
40 |
13 |
31,33 |
7,62 |
| 135363 |
9001-922806W1С00DA (DIN 41612-28ABC-FS) |
28 |
13 |
21,17 |
15,24 |
| 135364 |
9001-921608W1С00DA (DIN 41612-16AC-FS) |
16 |
13 |
11,01 |
22,86 |
| 135365 |
9001-920410W1С00DA (DIN 41612-4AC-FS) |
4 |
13 |
0,85 |
30,48 |
| 135366 |
9001-927802W2С00DA (DIN 41612-78ABC-FS) |
78 |
17 |
63,50 |
- |
| 135367 |
9001-926004W2С00DA (DIN 41612-60ABC-FS) |
60 |
17 |
48,26 |
7,62 |
| 135368 |
9001-924206W2С00DA (DIN 41612-42ABC-FS) |
42 |
17 |
33,02 |
15,24 |
| 135369 |
9001-922408W2С00DA (DIN 41612-24ABC-FS) |
24 |
17 |
17,78 |
22,86 |
| 135370 |
9001-920610W2С00DA (DIN 41612-6ABC-FS) |
6 |
17 |
2,54 |
30,48 |
| 135371 |
9001-925202W2С00DA (DIN 41612-52AC-FS) |
52 |
17 |
41,49 |
- |
| 135372 |
9001-924004W2С00DA (DIN 41612-40AC-FS) |
40 |
17 |
31,33 |
7,62 |
| 135373 |
9001-922806W2С00DA (DIN 41612-28ABC-FS) |
28 |
17 |
21,17 |
15,24 |
| 135374 |
9001-921608W2С00DA (DIN 41612-16AC-FS) |
16 |
17 |
11,01 |
22,86 |
| 135375 |
9001-920410W2С00DA (DIN 41612-4AC-FS) |
4 |
17 |
0,85 |
30,48 |
| 135376 |
9001-9278021С00PA (DIN 41612-78ABC-FS) |
78 |
6,3 |
63,50 |
- |
| 135377 |
9001-9260041С00PA (DIN 41612-60ABC-FS) |
60 |
6,3 |
48,26 |
7,62 |
| 135378 |
9001-9242061С00PA (DIN 41612-42ABC-FS) |
42 |
6,3 |
33,02 |
15,24 |
| 135379 |
9001-9224081С00PA (DIN 41612-24ABC-FS) |
24 |
6,3 |
17,78 |
22,86 |
| 135380 |
9001-9206101С00PA (DIN 41612-6ABC-FS) |
6 |
6,3 |
2,54 |
30,48 |
| 135381 |
9001-9252021С00PA (DIN 41612-52AC-FS) |
52 |
6,3 |
41,49 |
- |
| 135382 |
9001-9240041С00PA (DIN 41612-40AC-FS) |
40 |
6,3 |
31,33 |
7,62 |
| 135383 |
9001-9228061С00PA (DIN 41612-28ABC-FS) |
28 |
6,3 |
21,17 |
15,24 |
| 135384 |
9001-9216081С00PA (DIN 41612-16AC-FS) |
16 |
6,3 |
11,01 |
22,86 |
| 135385 |
9001-9204101С00PA (DIN 41612-4AC-FS) |
4 |
6,3 |
0,85 |
30,48 |
| 135386 |
9001-9278022С00PA (DIN 41612-78ABC-FS) |
78 |
6,3 |
63,50 |
- |
| 135387 |
9001-9260042С00PA (DIN 41612-60ABC-FS) |
60 |
6,3 |
48,26 |
7,62 |
| 135388 |
9001-9242062С00PA (DIN 41612-42ABC-FS) |
42 |
6,3 |
33,02 |
15,24 |
| 135389 |
9001-9224082С00PA (DIN 41612-24ABC-FS) |
24 |
6,3 |
17,78 |
22,86 |
| 135390 |
9001-9206102С00PA (DIN 41612-6ABC-FS) |
6 |
6,3 |
2,54 |
30,48 |
| 135391 |
9001-9252022С00PA (DIN 41612-52AC-FS) |
52 |
6,3 |
41,49 |
- |
| 135392 |
9001-9240042С00PA (DIN 41612-40AC-FS) |
40 |
6,3 |
31,33 |
7,62 |
| 135393 |
9001-9228062С00PA (DIN 41612-28ABC-FS) |
28 |
6,3 |
21,17 |
15,24 |
| 135394 |
9001-9216082С00PA (DIN 41612-16AC-FS) |
16 |
6,3 |
11,01 |
22,86 |
| 135395 |
9001-9204102С00PA (DIN 41612-4AC-FS) |
4 |
6,3 |
0,85 |
30,48 |
| 135396 |
9001-927802W1С00PA (DIN 41612-78ABC-FS) |
78 |
13 |
63,50 |
- |
| 135397 |
9001-926004W1С00PA (DIN 41612-60ABC-FS) |
60 |
13 |
48,26 |
7,62 |
| 135398 |
9001-924206W1С00PA (DIN 41612-42ABC-FS) |
42 |
13 |
33,02 |
15,24 |
| 135399 |
9001-922408W1С00PA (DIN 41612-24ABC-FS) |
24 |
13 |
17,78 |
22,86 |
| 135400 |
9001-920610W1С00PA (DIN 41612-6ABC-FS) |
6 |
13 |
2,54 |
30,48 |
| 135401 |
9001-925202W1С00PA (DIN 41612-52AC-FS) |
52 |
13 |
41,49 |
- |
| 135402 |
9001-924004W1С00PA (DIN 41612-40AC-FS) |
40 |
13 |
31,33 |
7,62 |
| 135403 |
9001-922806W1С00PA (DIN 41612-28ABC-FS) |
28 |
13 |
21,17 |
15,24 |
| 135404 |
9001-921608W1С00PA (DIN 41612-16AC-FS) |
16 |
13 |
11,01 |
22,86 |
| 135405 |
9001-920410W1С00PA (DIN 41612-4AC-FS) |
4 |
13 |
0,85 |
30,48 |
| 135406 |
9001-927802W2С00PA (DIN 41612-78ABC-FS) |
78 |
17 |
63,50 |
- |
| 135407 |
9001-926004W2С00PA (DIN 41612-60ABC-FS) |
60 |
17 |
48,26 |
7,62 |
| 135408 |
9001-924206W2С00PA (DIN 41612-42ABC-FS) |
42 |
17 |
33,02 |
15,24 |
| 135409 |
9001-922408W2С00PA (DIN 41612-24ABC-FS) |
24 |
17 |
17,78 |
22,86 |
| 135410 |
9001-920610W2С00PA (DIN 41612-6ABC-FS) |
6 |
17 |
2,54 |
30,48 |
| 135411 |
9001-925202W2С00PA (DIN 41612-52AC-FS) |
52 |
17 |
41,49 |
- |
| 135412 |
9001-924004W2С00PA (DIN 41612-40AC-FS) |
40 |
17 |
31,33 |
7,62 |
| 135413 |
9001-922806W2С00PA (DIN 41612-28ABC-FS) |
28 |
17 |
21,17 |
15,24 |
| 135414 |
9001-921608W2С00PA (DIN 41612-16AC-FS) |
16 |
17 |
11,01 |
22,86 |
| 135415 |
9001-920410W2С00PA (DIN 41612-4AC-FS) |
4 |
17 |
0,85 |
30,48 |

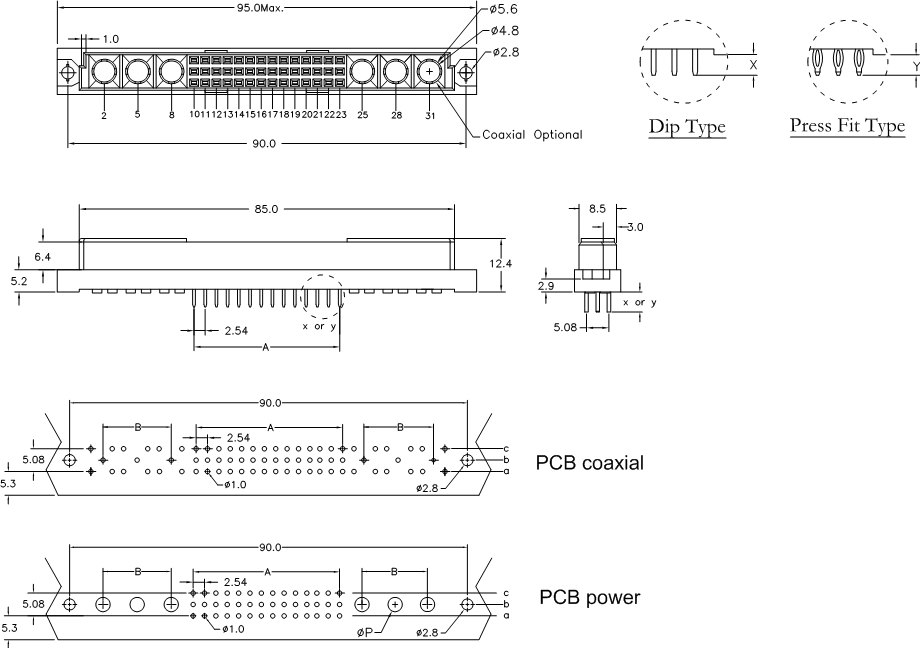

Размеры, мм
| Номинальный ток, A |
10A |
20A |
30A |
40A |
| Диаметр P, мм |
2,10 |
3,25 |
3,57 |
4,15 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
