| Сердечники ферритовые |
Сердечники ферритовые
Серия ET, UT, UI
|
|
Система обозначений:
| 1 |
Материал |
| 2 |
Тип |
| 3 |
Размер |
|
|
Рис.1
Рис.2
|

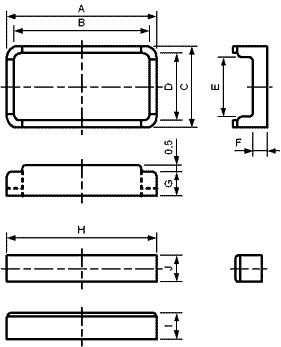

Рис.3
|
| Тип |
Размеры, мм |
Рис. |
| A |
B |
C |
D |
E |
F |
G |
| UI8,8 |
23,60±0,20 |
19,40±20 |
8,80±0,20 |
6,80±0,20 |
5,40±0,10 |
1,30±0,10 |
4,40±0,10 |
2 |
| UI9,0 |
26,70±0,30 |
9,90±0,30 |
9,90±0,30 |
6,50±0,20 |
4,90±0,10 |
1,30±0,10 |
3,80±0,10 |
2 |
| UI9,8 |
23,80±0,30 |
9,80±0,20 |
9,80±0,20 |
7,30±0,20 |
1,30±0,10 |
1,30±0,10 |
3,65±0,10 |
1 |
| UI11,7 |
21,00±0,30 |
11,70±0,30 |
11,70±0,30 |
8,80±0,20 |
1,20±0,10 |
1,20±0,10 |
4,00±0,10 |
1 |
| UI14,8 |
19,70±0,30 |
14,80±0,30 |
14,80±0,30 |
11,40±0,25 |
1,80±0,10 |
1,80±0,10 |
4,60±0,10 |
2 |
| UI15 |
19,70±0,30 |
15,00±0,30 |
15,00±0,30 |
12,00±0,20 |
1,70±0,10 |
1,70±0,10 |
3,70±0,10 |
2 |
| UI17 |
21,00±0,30 |
17,00±0,50 |
17,00±0,50 |
12,90±,30 |
2,00±0,10 |
2,00±0,10 |
4,50±0,10 |
2 |
| Тип |
Размеры, мм |
Параметры |
Рис. |
| H |
I |
J |
Ae(mm2) |
Ie(mm) |
Ve(mm3) |
| UI8,8 |
24,00±0,30 |
2,60±0,05 |
3,70±0,10 |
6,9 |
45 |
310 |
3 |
| UI9,0 |
28,00±0,30 |
2,30±0,05 |
3,80±0,10 |
9,7 |
52 |
504 |
3 |
| UI9,8 |
24,30±0,30 |
2,00±0,05 |
4,40±0,10 |
7,6 |
47 |
358 |
3 |
| UI11,7 |
21,40±0,30 |
1,80±0,05 |
5,50±,10 |
7,9 |
40 |
312 |
3 |
| UI14,8 |
19,90±0,30 |
2,85±0,05 |
5,45±0,15 |
14 |
46 |
655 |
3 |
| UI15 |
19,70±0,30 |
1,80±0,05 |
5,50±0,10 |
7,9 |
40 |
655 |
3 |
| UI17 |
21,00±0,30 |
2,70±0,05 |
7,30±0,10 |
7,9 |
40 |
702 |
3 |
| Тип |
Размеры, мм |
Рис. |
| A |
B |
C |
D |
H |
M |
| ET24 |
24,2+0,6/-0,5 |
24,2+0,6/-0,5 |
4,0±0,3 |
4,0±0,3 |
24±0,2 |
2,4±0,2 |
1 |
| ET28 |
28,7+0,3/-0,8 |
28,7+0,3/-0,8 |
5,0±0,3 |
5,0±0,3 |
2,9±0,2 |
2,9±0,2 |
1 |
| ET35 |
35,3±0,6 |
35,3±0,6 |
7,5±0,3 |
7,5±0,3 |
4,0±0,2 |
4,0±0,2 |
1 |
| UT20 |
20,6±0,3 |
18,3±0,3 |
4,4±0,2 |
- |
4,0±0,2 |
3,5±0,2 |
2 |
| UT30 |
30,0±0,3 |
22,2±,3 |
6,0±0,3 |
- |
4,0±0,2 |
3,9±0,2 |
2 |
|
|
|
|
