Источники питания гибридные импортные

HAW3/25

<< Назад Источники питания гибридные импортные Вперед >>

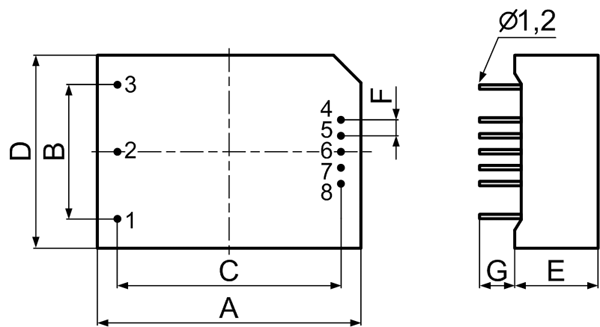

Чертеж

Входные характеристики
Входное напряжение 220V AC N 165~265V AC
  N 200~380V DC
  W 85~265V AC
  W 120~380V DC
Диапазон частот     47~440 Гц
Дистанционное ВКЛ / ВЫКЛ

Выходные характеристики
Допуск напряжения   Vo1, Vo2, Vo3 ±1,0%, ±2,0%
Линейная регулировка   Vo1, Vo2, Vo3 ±0,2%, ±0,5%
Регулировка нагрузки 20~100% Vo1, Vo2, Vo3 ±0,5%, ±3,0%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <80mVp-p Vo>48V, <180mVp-p Другие<120mVp-p
Время задержки включения     1 сек

Общие характеристики
КПД   Vo<5,0V, 80% Vo>5,0V, 82%
Частота переключения   100КГц
Рабочая температура     -10°C~+65°C
Температура хранения     -25°C~+105°C
Макс. температура корпуса     +80°C
Относительная влажность     10%~90%
Материал корпуса
Напряжение изоляции     2,5KV<2mA/1
      1,5KV<1,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А) Тип
V01 V02 V03
В мА В мА В мА
85 ~ 265В по переменному току
120 ~ 380В по постоянному току
5 600         HAW3 - 220S05
+ 12 125 - 12 125     HAW3 - 220D12
5 360 + 12 50 - 12 50 HAW3 - 220T5 - 12I
5 1000         HAW5 - 220S05
+ 12 210 - 12 210     HAW5 - 220D12
5 500 + 12 100 - 12 100 HAW5 - 220T5 - 12I
5 2000         HAW10 - 220S05
+ 12 420 - 12 420     HAW10 - 220D12
+ 5 1500 + 12 100 - 12 100 HAW10 - 220T5 - 12I
5 5000         HAW25 - 220S05
+ 12 1000 - 12 1000     HAW25 - 220D12
+ 5 2500 + 12 500 - 12 50 HAW25 - 220T5 - 12I
