Источники питания гибридные импортные

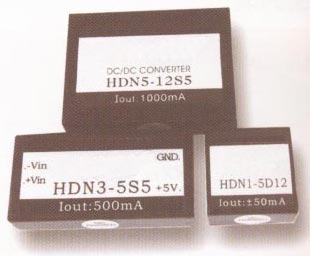

HDN1/5

<< Назад Источники питания гибридные импортные Вперед >>

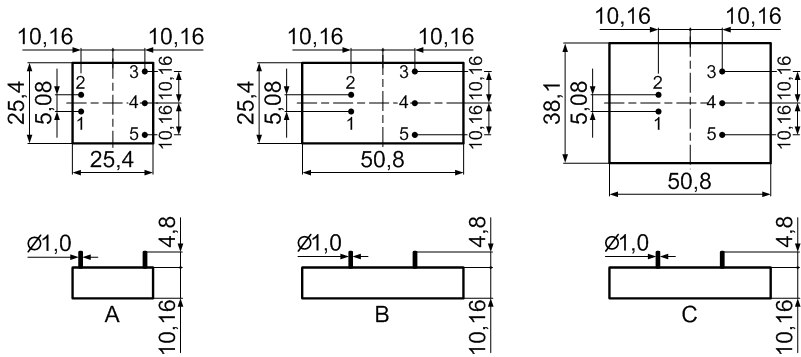

Чертеж

Входные характеристики
Входное напряжение   5V 4,75~5,25V DC
  ±5% 6V 5,70~6,30V DC
    12V 11.40~12,60V DC
    15V 14,25~15,75V DC
    24V 22,80~25,20V DC
    48V 45,60~50,40V DC
Дистанционное ВКЛ / ВЫКЛ

Выходные характеристики
Допуск напряжения   Vo1, Vo2 ±3,0%
Линейная регулировка   Vo1, Vo2 ±1,0%
Регулировка нагрузки 20~100% Vo1, Vo2 ±1,0%
Пульсация и шумы 20МГц BM Vo<50mVp-p
Время задержки включения     < 200 мсек

Общие характеристики
КПД   Vo<5,0V, 50% Vo>5,0V, 60%
Частота переключения   50-100КГц 120КГц
Рабочая температура     -10°C~+65°C
Температура хранения     -45°C~+105°C
Макс. температура корпуса     +70°C
Относительная влажность     10%~90%
Напряжение изоляции     500Vdc<0,5mA/1
      500Vdc<0,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А)
S Тип D Тип
В мА В мА
5В (4,75 ~ 5,25В)
6В (5,70 ~ 6,30В)
12В (11,40 ~ 12,60В)
15В (14,25 ~ 15,75В)
24В (22,80 ~ 25,20В)
48В (45,60 ~ 50,40В)
5 100 HDN1 - xS05A ± 5 ± 100 HDN1 - xD05A
12 100 HDN1 - xS12A ± 12 ± 50 HDN1 - xD12A
15 100 HDN1 - xS15A ± 15 ± 50 HDN1 - xD15A
24 50 HDN1 - xS24A ± 24 ± 20 HDN1 - xD24A
5 200 HDN3 - xS05A
12 200 HDN3 - xS12A ± 12 ± 100 HDN3 - xD12A
5 500 HDN3 - xS05B ± 5 ± 200 HDN3 - xD05B
12 250 HDN3 - xS12B ± 12 ± 100 HDN3 - xD12B
15 200 HDN3 - xS15B/A ± 15 ± 100 HDN3 - xD15B/A
24 125 HDN3 - xS24B/A ± 24 ± 60 HDN3 - xD24B/A
5 1000 HDN5 - xS05B/C ± 5 ± 500 HDN5 - xD05B/C
12 400 HDN5 - xS12B/C ± 12 ± 150 HDN5 - xD12B/C
15 300 HDN5 - xS15B/C ± 15 ± 150 HDN5 - xD15B/C
24 200 HDN5 - xS24B/C ± 24 ± 100 HDN5 - xD24B/C
