Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 0402

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0402 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0402 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0402 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0402 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 3,3~30,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0402 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 0402 уточняйте у наших менеджеров.

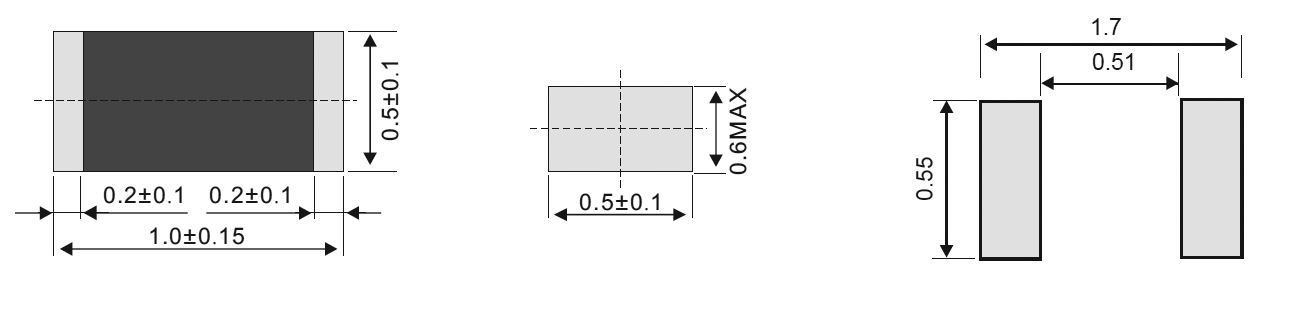

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 0402

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
Типовая
емкость, пФ
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A) при 1 кГц
192931 BL0402A3R3K 3,3 2,4~4,0 1,4 2 0,05 1 9 10 450
192932 BL0402A5R0K 5,0 4,0~6,0 2,4 3,3 0,05 1 12 10 300
192933 BL0402A8R0K 8,0 6,7~10,1 4 5,6 0,05 1 14 10 230
192934 BL0402A120K 12,0 10~15,5 7 9 0,05 1 24 10 140
192935 BL0402A180K 18,0 16,8~21 11 14 0,05 1 30 10 80
192936 BL0402A210K 21,0 18~22,5 12 15 0,05 1 35 10 60
192937 BL0402A240K 24,0 21,6~27 14 18 0,05 1 38 10 55
192938 BL0402A270K 27,0 26,4~33 17 22 0,05 1 42 10 50
192939 BL0402A300K 30,0 28,8~36 18 24 0,05 1 47 10 40



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
